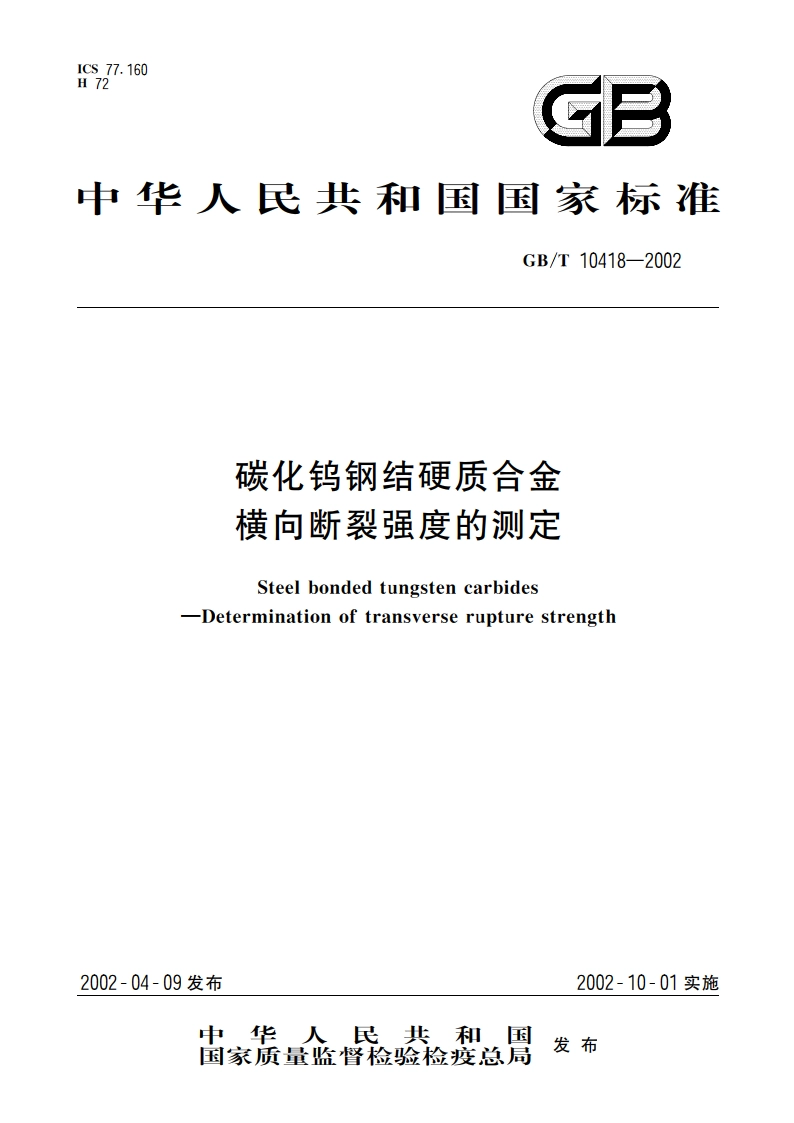

碳化钨钢结硬质合金 横向断裂强度的测定 GBT 10418-2002.pdf

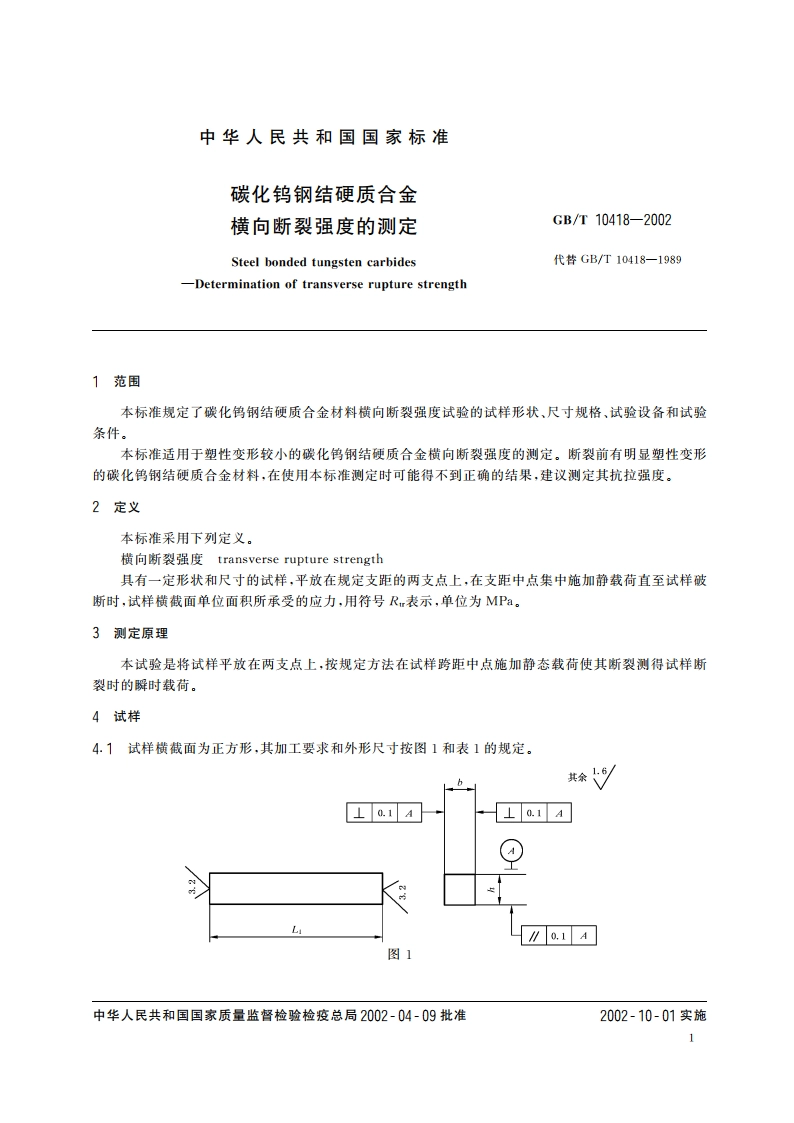

Gb/T10418-2002表1mmL基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差351士0.150.14.2试样样坯截取方向：锻造坯应在锻造延伸方向截取，烧结坯料取样方向不作规定。4.3试样尺寸测量精度为0.01mm。4.4凡有下列缺陷之一的试样不允许作试验：a)试样外形尺寸极限偏差不符合表1规定者：b)试样表面有粉末治金、锻造、机械加工和热处理等工艺造成的缺陷（如孔洞同、裂纹和宏观的划痕等)：c)试样棱边有毛刺、崩角等缺陷。4.5试样标记应打在试样侧面距端面不大于10mm处，但不允许打在支撑面上。5试验设备5.1能够满足静态加载条件，精度为士1%，用于压缩试验的任何类型的试验机。5.2试验夹具应有两个固定间距的支撑柱和一个加载柱。支撑柱和加载柱的半径为(1.50.05)mm,长度为25mm,用硬度大于60HRC的钢结硬质合金或硬质合金制造。5.3两支撑柱应平行安装在基座的同一水平面上，其中心距L为(30土0.2)mm,测量精度为土0.1mm;安装在上压板上的加载柱应在两支撑柱之间的中点位置，其偏差不得超过0.5mm。5.4横向断裂强度试验夹具示意图如图2所示。1一上压板：2一导向柱3一加载柱：4一试样，5一支撑柱：6一下基座图26试验程序6.1测量试样中点处宽度和厚度的。6.2将试样对称地平放在支撑柱上，使其纵向轴线垂直于支撑柱的纵向轴线。6.3加载时，试验机的压头轴线应与夹具的加载柱轴线重合。2
