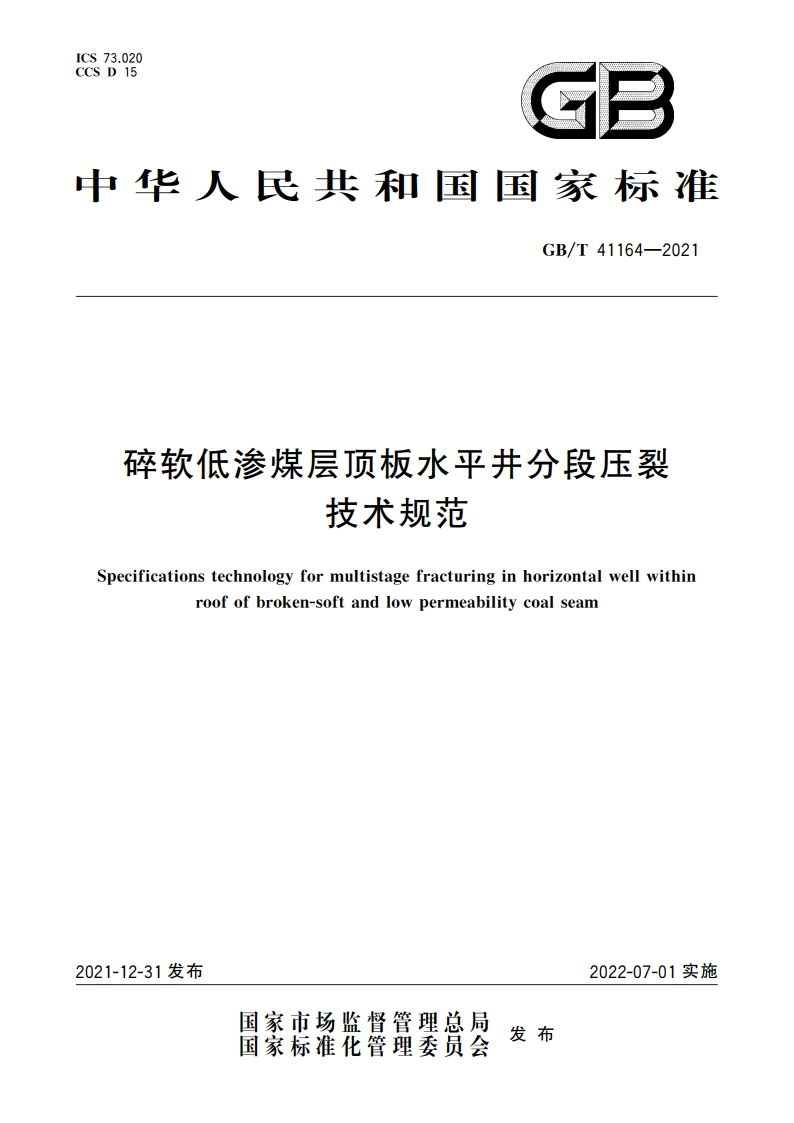

碎软低渗煤层顶板水平井分段压裂技术规范 GBT 41164-2021.pdf

GB/T41164-20213.3水平井定向射孔directional perforation of horizontal well在煤层顶板或底板岩层水平井中按预定角度向煤层方向进行射孔。3.4顶板水平井分段压裂multistage fracturing in horizontal well within roof采用封隔工具按照一定的段间拒将顶板水平井分成若干段，逐段进行定向射孔和分段压裂，使顶板水平井与下伏煤层沟通，并在煤层中形成有效的压裂裂缝。4分段压裂方案设计4.1设计原则顶板水平井分段压裂设计遵循以下原则：)目的明确、针对性强、可操作性好，符合相关质量、安全、健康和环保规范标准等要求；)在地质设计与钻井成果的基础上，基于顶板水平井分段压裂理念，以多段改造煤层高效抽采煤层气为压裂设计目标：)分段压裂设计的设备参数、压裂材料、工具参数以及工艺参数能达到预期的分段压裂目的和满足压裂工艺的要求。4.2设计依据顶板水平井分段压裂设计依据应包括：)地质资料，包括地层、地质构造、煤层、水文地质、邻近钻孔以及三维地震和煤矿采掘等资料：b)钻井资料，包括井身结构、套管数据、钻遇地层、完钻井深、漏失及井涌情况等，钻井基础数据表格式见附录A的表A.1:)录井资料，包括岩屑录井、钻时录并、气测录并及水文地质观测资料等；)测井资料，包括随钻测井、固井质量检测等数据：)测试资料，包括煤及其顶板黏土矿物、岩石力学参数、储层温度、储层水质、渗透率、储层压力、地应力及方位、储层敏感性实验等测试分析数据；)邻井开发资料，包括钻井、压裂、裂缝监测及排水采气等资料，4.3设计内容4.3.1裂缝参数优化根据地质、煤储层、钻完并资料，以及产气目标，选择合适的数值模拟软件，优化确定最佳压裂段数、裂缝长度、裂缝高度和最优裂缝导流能力。4.3.2压裂段位置确定按照先均分后调整的水平井整体压裂改造设计思路，根据优化确定的水平井分段压裂段数和段间距，在避开套管接箍和复杂地质构造部位的前提下，优先选择距离煤层较近、固井质量较好的位置，作为压裂段选定的位置。并绘制压裂段位置示意图。4.3.3分段工艺根据水平井筒条件、压裂方式，压裂施工成本以及压裂效果要求，优选水力泵送桥塞十定向射孔联作分段压裂工艺，选择坐封位置和坐封方式，确定桥塞封隔工具数量、型号和技术参数，并绘制坐封位置2
