土工试验仪器 触探仪 GBT 12745-2007.pdf

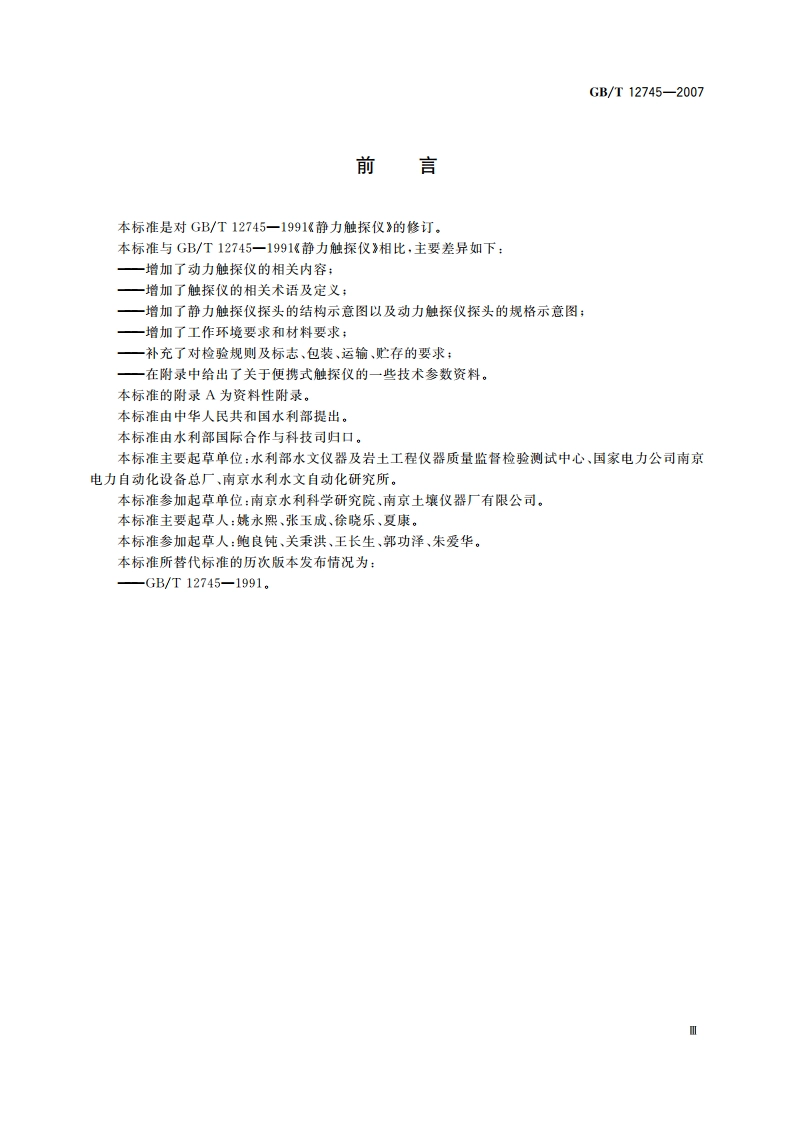

GB/T12745-20073.4.2多用探头probe for multiple-purpose可分别用于测量雏头阻力、侧壁摩阻力或孔隙水压力等参数的探头。3.5探杆penetration rod与探头相连接的刚性金属圆柱杆。3.6量测仪器measuring and recording instrument在地面上进行间断测记或自动连续记录并存心贯入阻力等参数的测量记录装置。3.7触探主机mainframe of penetrometer以恒定速率来推进触探仪探头，使之贯入土层的加荷装置。3.8反力装置counterforce device能承受与静力触探主机相匹配的反力的装置。3.9额定贯入力rated resistance for penetration设计规定探头贯人土层时所受到的允许总阻力。3.10额定起拔力rated resistance for lifting设计规定探头拔出土层时所受到的允许总阻力。4分类及型式、组成和规格4.1分类及型式触探仪一般分为：静力触探仪和动力触探仪。静力触探仪按触探仪触探主机的传动方式分为机被式和液压式等。动力触探仪按触探仪击锤能量大小分为轻型、重型和超重型三种。4.2组成和规格4.2.1组成4.2.1.1静力触探仪由探头、探杆、量测仪器”、触探主机、反力装置”等组成。4.2.1,2动力触探仪由探头、探杆（包括锤座和导向杆）、击锤等组成。4.2.2规格4.2.2.1探头的主要规格4.2.2.1,1静力触探仪的探头按其结构和功能可分为单用探头和多用探头，单用探头可测量比贯入阻力，其示意图见图1：多用探头可分别测量锥头阻力和侧壁摩阻力以及孔隙水压力等参数，其示意图见图2和图3。1)采用何种型式的量测仪器本标准不作具体规定，2)反力装置本标准不作具休规定，但应与触探仪主机的额定贯人力相适应。2
