土方机械 前进和倒退音响报警 声响试验方法 GBT 21155-2007.pdf

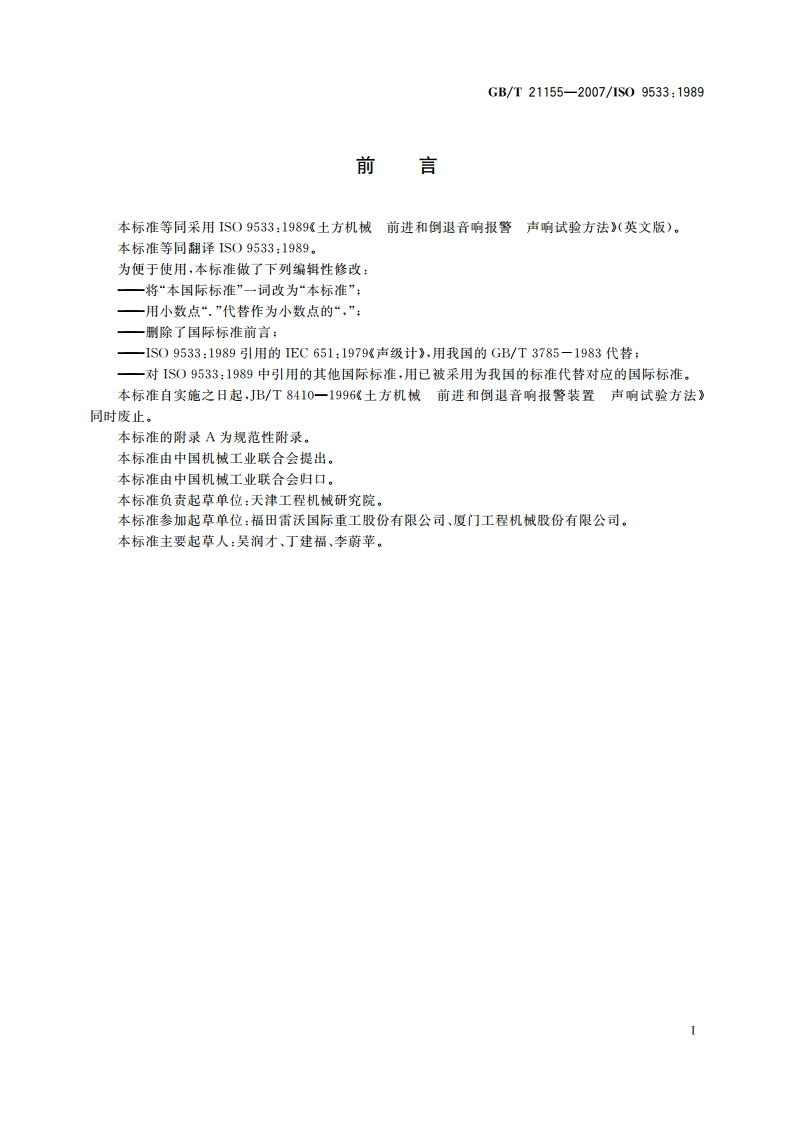

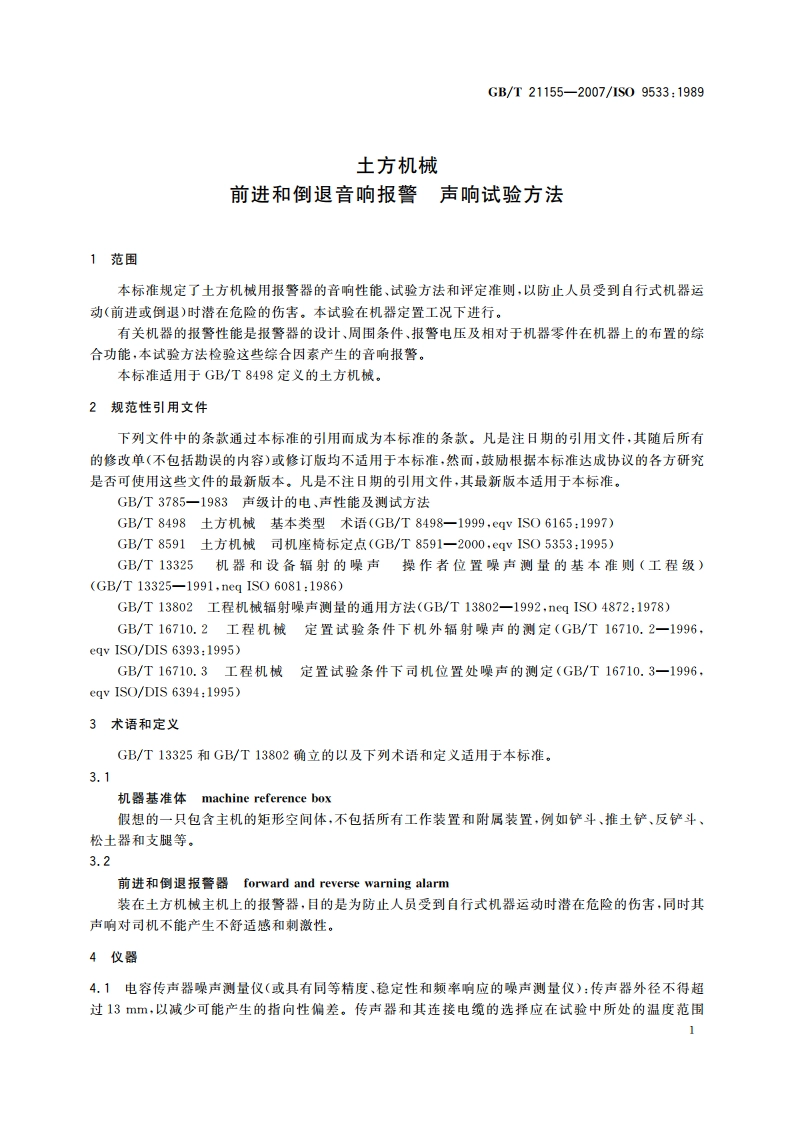

GB/T21155-2007/1S09533:1989前言本标准等同采用S09533:1989土方机械前进和倒退音响报警声响试验方法（英文版）。本标准等同翻译1S09533:1989。为便于使用，本标准做了下列编辑性修改：一将“本国际标准”一词改为“本标准”：一用小数点“.”代替作为小数点的“，”；明除了国际标准前言：1S09533:1989引用的IEC651:1979%声级计，用我国的GB/T3785-1983代楷；一对IS09533:1989中引用的其他国际标准，用已被采用为我国的标准代替对应的国际标准，本标准自实施之日起，JB/T8410一1996%土方机械前进和倒退音响报警装置声响试验方法同时废止。本标准的附录A为规范性附录。本标准由中国机械工业联合会提出。本标准由中国机械工业联合会归口。本标准负责起草单位：天津工程机械研究院。本标准参加起草单位：福田雷沃国际重工股份有限公司、厦门工程机械股份有限公司。本标准主要起草人：吴润才、丁建福、李蔚苹。GB/T21155-2007/1S09533:1989土方机械前进和倒退音响报警声响试验方法1范围本标准规定了土方机械用报警器的音响性能、试验方法和评定准则，以防止人员受到自行式机器运动（前进或倒退）时潜在危险的伤害。本试验在机器定置工况下进行。有关机器的报警性能是报警器的设计、周围条件、报警电压及相对于机器零件在机器上的布置的综合功能，本试验方法检验这些综合因素产生的音响报警。本标准适用于GB/T8498定义的土方机械，2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3785一1983声级计的电、声性能及测试方法GB/T8498土方机械基本类型术语(GB/T8498一1999，cqv1S06165:1997)GB/T8591土方机成司机座椅标定点(GB/T8591一2000，egv1S05353:1995)GB/T13325机器和设备辐射的噪声操作者位置噪声测量的基本准则（工程级）(GB/T13325-1991,neq IS06081:1986)GB/T13802工程机械辐射噪声测量的通用方法(GB/T13802一1992，neg IS04872:1978)GB/T16710.2工程机械定置试验条件下机外辐射噪声的测定(GB/T16710.2一1996，eqv1S0/DIS6393:1995)GB/T16710.3工程机械定置试验条件下司机位置处噪声的测定(GB/T16710.3一1996，eqv IS0/DIS6394:1995)3术语和定义GB/T13325和GB/T13802确立的以及下列术语和定义适用于本标准。3.1机器基准体nachine reference box假想的一只包含主机的矩形空间体，不包括所有工作装置和附屈装置，例如铲斗、推土铲、反铲斗、松土器和支腿等。3.2前进和倒退报警器forward and reverse warning alarm装在土方机械主机上的报警器，目的是为防止人员受到自行式机器运动时潜在危险的伤害，同时其声响对司机不能产生不舒适感和刺激性。4仪器4.1电容传声器噪声测量仪（或具有同等精度、稳定性和频率响应的噪声测量仪）：传声器外径不得超过13mm,以减少可能产生的指向性偏差。传声器和其连接电缆的选择应在试验中所处的温度范围1GB/T21155-2007/1S09533:1989内，其综合灵敏度没有明显变化。仪器应符合GB/T3785一1983规定的I型要求，4.2声学校准器：精度为士0.5dB。4.3风罩：在某些试验条件下需要用风罩。如果在风速为零的条件下，风罩对被测声源A计权级的影响不超过士0.5dB时，则可选择使用。4.4风速计（或其他测量环境风速和风向的装置）：在推荐的最大试验风速情况下，精度为士10%。4.5发动机转速指示计：精度为所显示的发动机转速的士2%。4.6测量环境温度的温度计：精度为士1C。注：检查试验环境还需用的仪器见5.1，5试验环境5.1试验区域在试验区域内的反射面之上应为自由场。传声器或被测机器周围30m以内不得有像建筑物的反射物或反射面存在。安置传声器的试验区域应没有大面积损坏的混凝土或沥青地面。具体见GB/T13802和GB/T16710.2的规定.湿度、温度、大气压、振动和杂散磁场等都应符合仪器制造商规定的限值。5.2背景噪声测试时，被测土方机被以外声源的声级（包括风的作用），应比所测声源的最低声级至少低10dB(A)。5.3气候条件下雨、下雪、下冰雹或地面有积雪时不应进行测试。5.4风试验场地的风速应小于8m/s。若风速超过1m/s,传声器应使用风罩，并允许对风罩造成的影响予以适当补偿作为校准，6机器试验准备6.1发动机一般情况下，在机器的本机噪声试验中，机器的温度应稳定，发动机以最高空载转速运转，变速器挂空挡。进行报警试验时，允许发动机低怠速运转或关闭。6.2附件应配备主要工作装置，并处于试验场地平面以上300mm士50mm的正带工作位置。7试验方法7.1概述按附录A中表A,1的规定，在机器有关的各规定位置（图A.1中点1一点8，加点9）进行测量并记求。测量时应使传声器沿着附录A规定的9个位置中心作圆弧运动。7.2机器外部各位置的报警测量7.2.1对于每个测试位置，用适当的手动或自动装置沿半径260mm士25mm的圆周移动传声器（长轴垂直于转动平面)，其转动平面与机器前方或后方伸出的水平轴线垂直的垂直平面（通过传声器位置）成20士25，记录测得的最高值”。为简化人工转动传声器，本标准推荐在垂直面内(0)移动。最佳转1)该方法就像一个人在试险时面对机器，手符水平向前伸出，沿着规定半径转动，该半径就是移动手静所划出的一个垂直平面圆弧的半径.2
