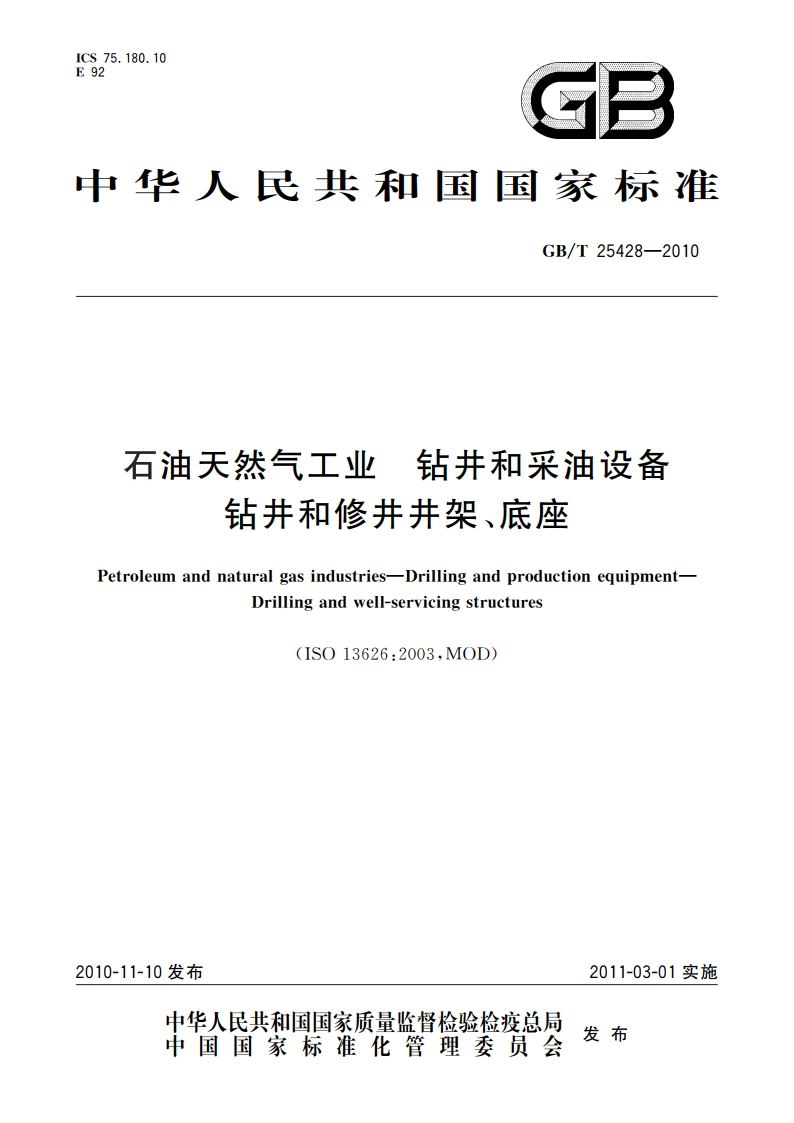

石油天然气工业 钻井和采油设备 钻井和修井井架、底座 GBT 25428-2010.pdf

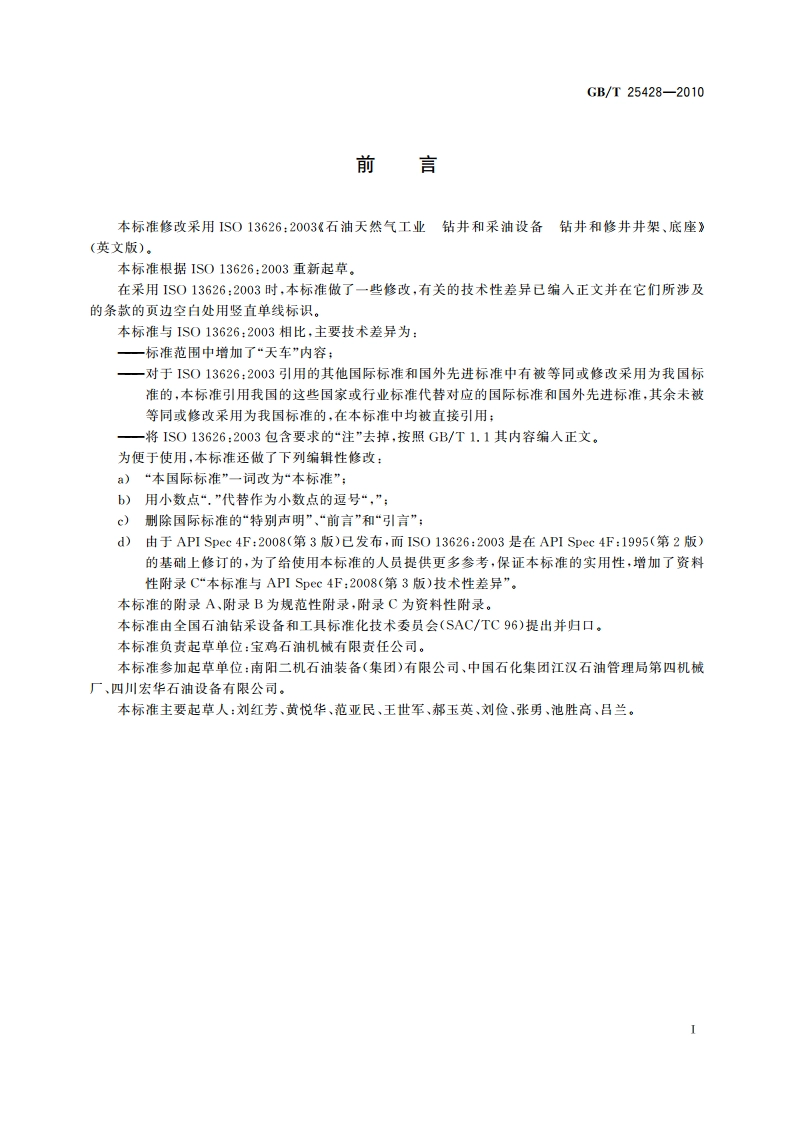

GB/T25428-20103.4天车总成crown block assembly安装在井架或轻便井架顶部的定滑轮组或其总成。3.5制造日期date of manufacture由制造商确定，日期可在最初制造和发货时间之间选择。3.6井架”derrick截面为正方形或矩形的半永久性结构，其构件在四面成格构结构或桁架结构。应在垂直或作业位置将其组装成。可以用也可以不用绷绳。3.7设计载荷design load设计结构承受的力或联合作用的力。该力在所有构件中产生的应力不应超过许用应力。3.8动力载荷dynamic load与静载荷不同，由于运动而加到结构上的载荷。3.9起升载荷erection load起升或放下作业时，轻便井架及其支承结构中产生的载荷。3.10导轨和导向小车guide track and dollies用来保持游动系统在各种操作下相对井果在正确位置的设备。注：可伸缩的导向小车能将游动设备在钻并位置和返回位置间水平移动。3.11绷绳guy line用于在设计载荷条件下给井架提供横向支持，绳子一头与井架连接，另一头与地锚连接。3.12绷绳图guy pattern制造厂推荐的铺点相对于井口位置和距离的平面视图。3.13塔形并架和无绷绳轻便并架的高度height of derrick and mast without guy lines从钻台顶面到天车支承梁底面的最小垂直距离。3.14有绷绳轻便并架的高度height of mast with guy line从地面到天车支承梁底面的最小垂直距离。3.15冲击载荷impact load由于力的瞬时改变所产生的载荷。3.16轻便井架mast塔架形结构，由一段或多段结构组成。在靠近地面的水平位置上装配然后起升到作业位置。注：如果它包含两段或多段，则可以采用伸缩或展开的方式将其竖立起来，1)这里指塔形并架。2
