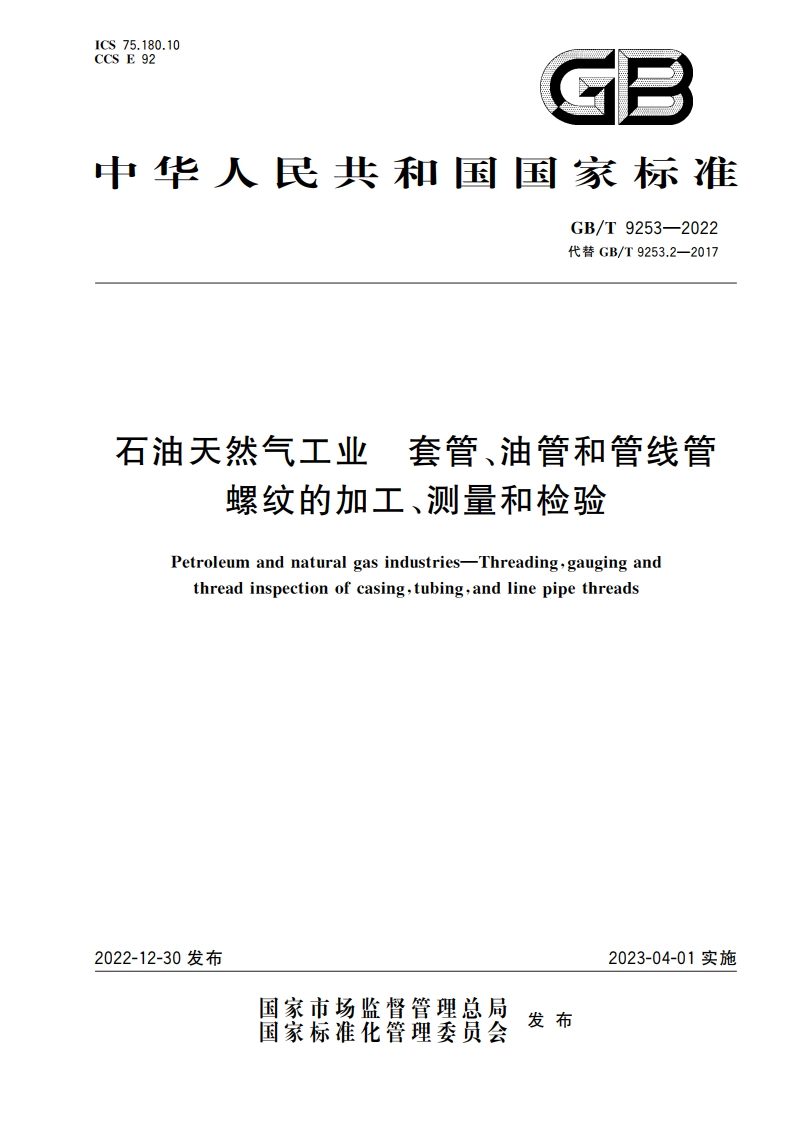

石油天然气工业 套管、油管和管线管螺纹的加工、测量和检验 GBT 9253-2022.pdf

GB/T9253-2022前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草，本文件代替GB/T9253.2一2017石油天然气工业套管、油管和管线管螺纹的加工、测量和检验。本文件与GB/T9253.2一2017相比，除结构调整和编辑性改动外，主要技术变化如下：)删除了直连型套管的内容（见2017年版的第1章、附录F):b)增加了牙顶高、顶径、牙顶削平高度、有效螺纹长度、手紧、紧密拒、消失点、椭圆度、完整螺纹长度、中径圆锥、机紧、锥度、牙数等术语和定义（见3.1）：c)增加了BC、LC、LP、MOW、Rd、SC、TECL、TPI等缩略语（见3.2）；d)增加了测量间距的示意图（见图14一图17）、单项仪标定的示意图（见图23一图24、图29一图34)和螺纹测量的示意图（见图25图28、图39图46、图49、图52图59）；)增加了螺纹牙顶高量规和标块的要求、牙顶高测量的要求（见6.5、图28、图31、图34、图35、图39、图43)：D更改了螺纹牙型和角度的测量要求和偏梯形螺纹牙型单表量规的测量要求（见6.6.3、图45图46、6.7.2、图47、图48,2017年版的6.6.2、图17、6.7.2、图18、图19)：g)增加了螺纹中径（顶径）测量，包括：测量位置、量规要求、平均直径、椭圆度、椭圆度对紧密距正公差的影响及计算公式（见7.17.8、图54图59）：h)更改了校准机构（见9.1,2017年版的9.1），删除了API量规校准机构要求（见2017年版的附录B):)删除了关于校对量规的装运说明（见2017年版的附录A):j)增加了尺寸表中牙顶高尺寸、内螺纹Mz处顶径C、大端面顶径C,外螺纹L处顶径C、小端顶径C,的尺寸（见表B.1或表C.1、表B.4或表C.4、表B.5或表C.5、表B.7或表C,7、表B.8或表C.8):k)增加了螺纹尺寸公差表中平均顶径、椭圆度、牙顶高的公差，修改了牙型高度的公差（见表B2或表C.2、表B.6或表C.6、表B.13或表C,13):1)增加了牙顶高标准校对块的尺寸（见表B.23或表C.23):)增加了各种规格套管和油管允许的最大椭圆度尺寸表及给定椭圆对紧密距的增量表（见表B.25或表C.25、表B.27或表C.27)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国石油天然气标准化技术委员会(SAC/TC355)提出并归口。本文件起草单位：中国石油集团工程材料研究院有限公司、宝鸡石油机械有限责任公司，北京隆盛泰科石油管科技有限公司、宝鸡石油钢管有限贵任公司、西安泰锐精密机械科技有限公司、天津钢管制造有限公司、西安三环石油管材科技有限公司。本文件主要起草人：杨力能、方伟、丰振军、陈心怡、卫尊义、张田云、苑清英、周煜蒙、王小静、李样、安健波、吕华、赵森。本文件于1988年首次发布为GB/T9253.2一1988GB/T9253.7一1988,1999年第一次修订为GB/T9253.2一1999,2017年第二次修订，本次为第三次修订。
