石油地震检波器 GBT 24260-2009.pdf

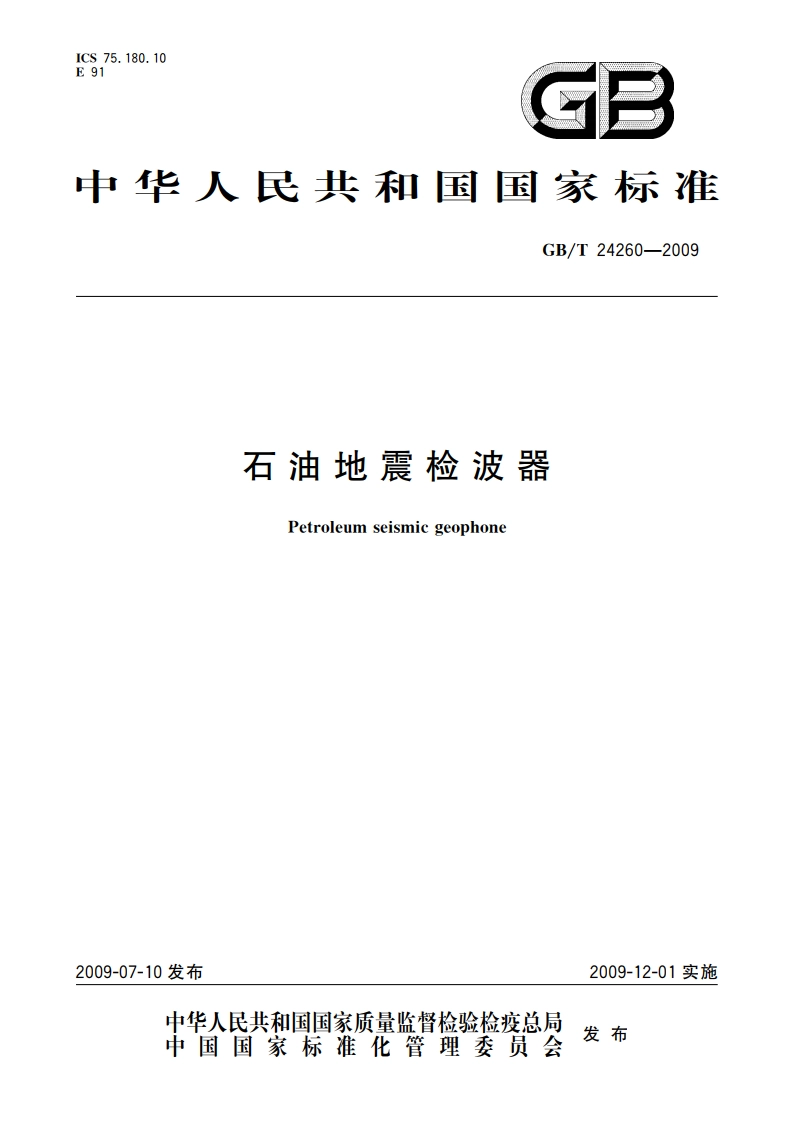

ICS75.180.10E91GB中华人民共和国国家标准GB/T24260-2009石油地震检波器Petroleum seismic geophone2009-07-10发布2009-12-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T24260-2009石油地震检波器1范围本标准规定了动圈式地震检波器（以下简称检波器）的组成、型式和分类、要求、试验方法、检验规则以及标志、包装、运输、贮存。本标准适用于检波器的制造、检验及质量评价。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191一2008包装储运图示标志GB/T2423.8一1995电工电子产品环境试验第2部分：试验方法试验Ed:自由跌落GB/T2829一2002周期检验计数抽样程序及抽样表（适用于对过程稳定性的检验）GB/T6587.2一1986电子测量仪器温度试验GB/T6587.4一1986电子测量仪器振动试脸3术语和定义下列术语和定义适用于本标准。3.1自然频率natural frequency惯性体作无阻尼振动时的频率。自然频率完全由运动体本身的性质决定，因此也称为固有频率，检波器的自然频米用F。表示。3.2阻尼系数damping单位时间内振幅的衰减量，是促使惯性体由振动状态恢复到静止状态的能力，检波器的阻尼系数用B,表示。3.3灵敏度sensitivity检波器对激励（振动）响应的敏感程度，大小取决于线圈总长度和磁场强度，检波器的灵敏度用G,表示。3.4失真度distortion检波器输出中谐波分量的总有效值与基波分量有效值之比的百分数，检波器的失真度用D表示。3.5假频spurious frequency当检波器受到垂直于工作方向上的滋励，产生#振时，其输出幅度大于或等于其灵敏度标称值的3%时的第一个谐振峰所对应的频率称为假频，检波器的假频用F,表示。GB/T24260-20093.6三分量检波器three-component geophone由工作方向互相垂直的三个检波器机芯组成，并封装在同一个外壳内，可接收同一物理点上三坐标地震波矢量信号的检波器。3.7矢量保真度vector fidelity当三分量检波器受到来自一个坐标轴向（如X方向）的振动时，在另外两个轴向（如Y、Z方向）的输出信号与该轴向输出信号之比，用分贝数表示，称为这两个轴向(Y、Z方向)与该轴向(X方向)的矢量保真度，也称隔离度。4组成、型式和分类4.1组成检波器的组成包括：检波器机芯、护壳、密封件、引出线、连接器和尾维。4.2型式根据地面、沼泽、水下和井下等不同工作环境要求，检波器机芯一般是被密封在金属或塑料的护壳内。根据工作任务的不同，可以采取单体封装型式成为单分量检波器，也可以采取三个封装在一起的型式成为三分量检波器。根据实际使用要求检波器可以进行串并联组合成为检波器串。4.3分类按主要技术参数（如自然频率等）分为不同的产品系列，按封装结构分为单分量检波器和三分量检波器，按应用环境条件分为地面、水下、沼泽和井下（高温）检波器。5要求5.1质量分级根据检波器的主要技术指标和允差，进行质量分级。宜分为A、B、C三个等级。5.2外观检波器的外观要求如下：一检波器芯体的表面应无毛刺、腐蚀或其他变形现象，型号、规格和制造年月应标识清晰：护壳及密封件应表面光滑，无明显缺陷：紧固件和尼锥无锈蚀、无松动：一引出线的表面无破损，长度符合规定：连接器无变形，牢固可靠：一检波器串应有清晰的型号、规格、编号和制造厂标识：三分量检波器顶盖表面应有清晰的矢量方向标记、水平指示：调节装置应灵敏：引出线上应有相应的轴向标志。5.3环境条件5.3.1环境温度检波器环境温度要求应满足表1的规定。5.3.2振动三分量检波器的抗振性能要求：一扫描频￥：10Hz100Hz10Hz一加速度：30m/s2;扫描速率：1oct/min,循环5次。
