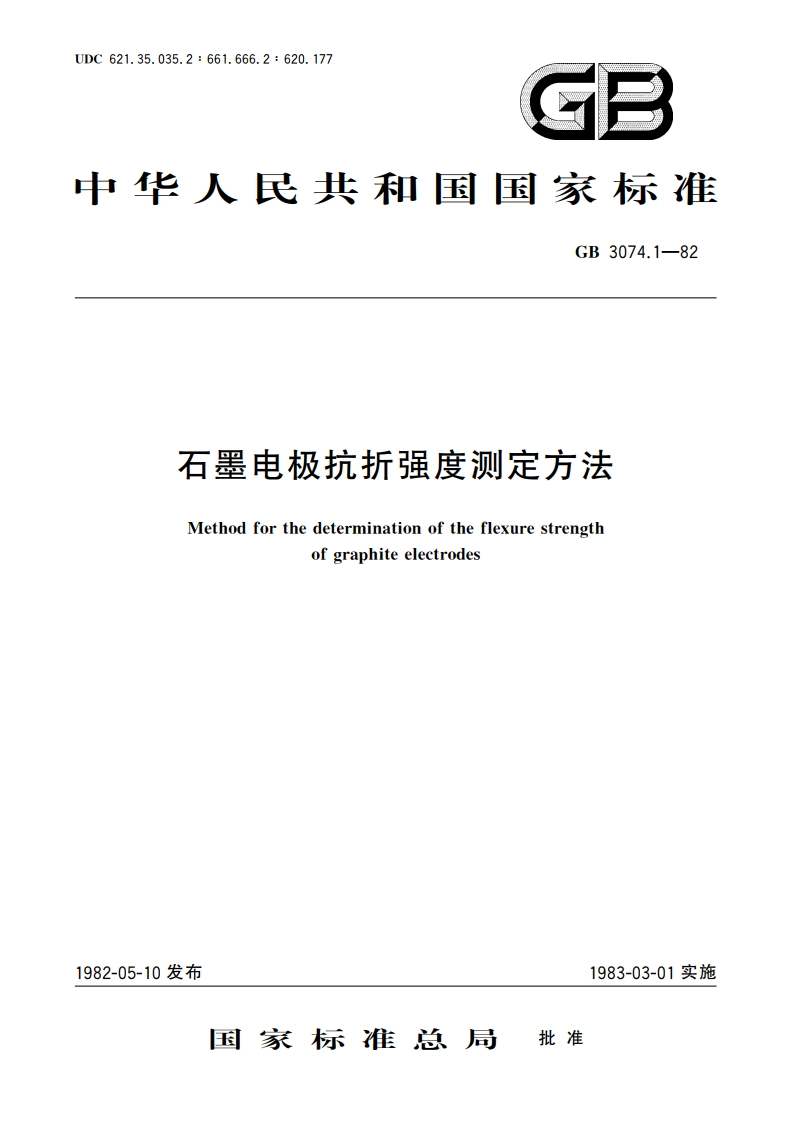

石墨电极抗折强度测定方法 GBT 3074.1-1982.pdf

UDC621.35.035.2:661.666.2:620.177B中华人民共和国国家标准GB3074.1-82石墨电极抗折强度测定方法Method for the determination of the flexure strengthof graphite electrodes1982-05-10发布1983-03-01实施国家标准总局批准中华人民共和国国家标准UDC621.35.035.2661.666.2620.177石墨电极抗折强度测定方法GB3074.1-82Method for the determination of the flexure strengthof graphite electrodes1定义抗折强度是材料受外力弯曲时所能承受最大负荷的量度，其数值为试样弯曲断裂时，横截面上正应力的大小。2仪器和设备2.1材料试验机：量程0500kg,精度0.5kg。2.2采用四点法加载。直径大于、等于300mm的电极，上压头间距为40mm,压头曲事半径为5mm,下压头间距为120mm,压头曲率半径为3mm。直径小于300mm的电极上压头间距为35mm,压头曲率半径为5mm；下压头间距为105mm,压头曲率半径为3mm。下托板采用钢球支承。如图所示。A120(B105)上托版LA40(B35)上压头试样下压头A620(B中102下托题发承钢迷2.3游标卡尺：测量范围0200mm,精度0.02mm。3试样3.1尺寸：直径大于、等于300mm的电极，其试样尺寸为直径20mm、长度160mm;直径小于300mm的电极，其试样尺寸为直径10mm,长度120mm。加工精度为0,1mm。3.2要求：平行度不大于0.1mm/100mm,光洁度达76。试样表面无可见裂纹或瑕疵。3.3取样位置：在被测电极端部的中心，取一根平行于挤压方向的坯料，加工成一只试样。3.4数量：每炉取6根电极（在炉芯中部及两端各取两根）。国家标准总局1982-05-10发布1983-03-01实施
