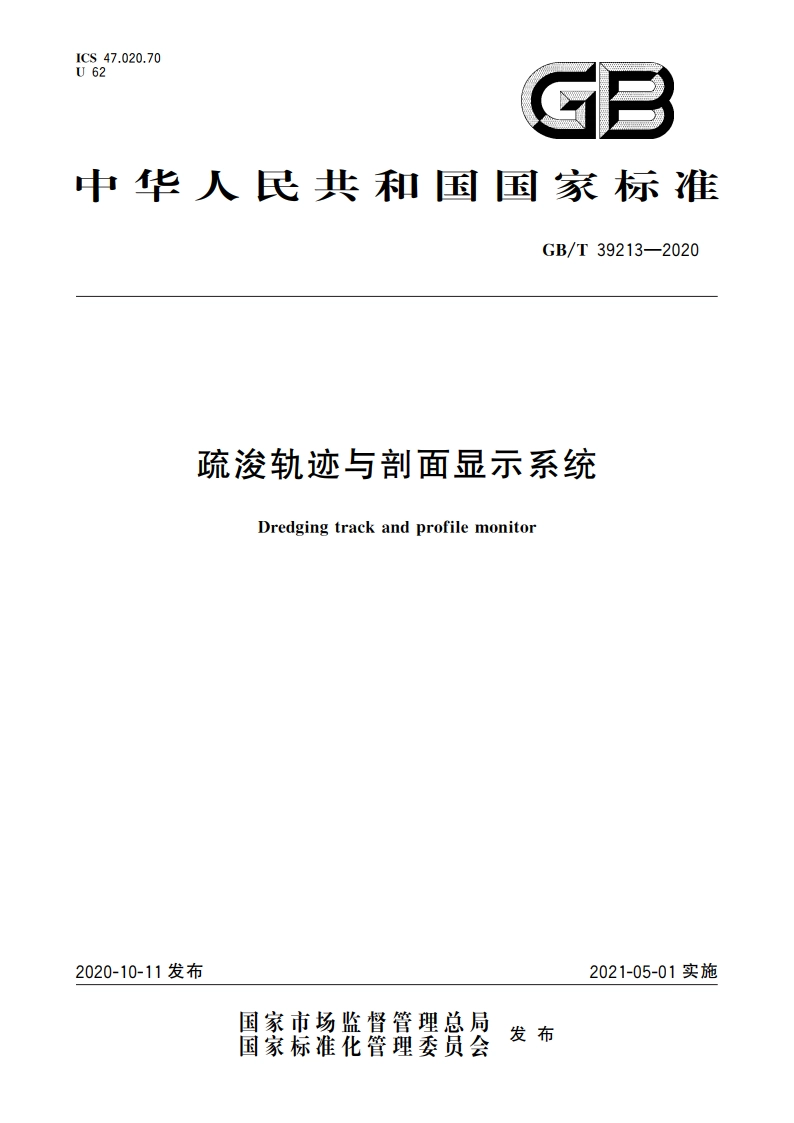

疏浚轨迹与剖面显示系统 GBT 39213-2020.pdf

GB/T39213-2020疏浚轨迹与剖面显示系统1范围本标准规定了挖泥船疏浚轨迹与剖面显示系统的要求、试验方法、检验规则以及标志、包装、运输和贮存，本标准适用于耙吸、绞吸、抓斗挖泥船疏浚轨迹与剖面显示系统的设计、制造、改造、维修和验收，铲斗挖泥船可参照使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191一2008包装储运图示标志GB/T4099一2005航海常用术语及其代（符）号GB/T4208外壳防护等级(IP代码)GB/T11457一2006信息技术软件工程术语GB/T13384机电产品包装通用技术条件GB/T17843一2007船舶和海上技术挖泥船术语GB/T28965一2012抓斗挖泥船疏浚监控系统GB/T28966一2012绞吸/斗轮挖泥船疏浚监控系统GB/T29135一2012把吸挖泥船疏浚监控系统3术语和定义GB/T4099-2005、GB/T11457-2006、GB/T17843-2007、GB/T28965-2012、GB/T28966-2012、GB/T29135一2012界定的以及下列术语和定义适用于本文件。3.1疏浚轨迹dredging track疏浚挖据机具的作业痕迹。3.2疏浚剖面dredging profile疏浚区域垂直于水面的剖面。3.3深度计算点depth reference point疏浚挖掘机具深度计算的基准点。注：绞吸挖泥船饺刀深度计算点为饺刀大圈外径下缘，把吸挖泥船把头深度计算点为把头固定体下缘，抓斗挖泥船抓斗深度计算点为斗唇下缘。3.4图载深度dredging depth on chart深度计算点相对于海图基准面的垂直距离。1
