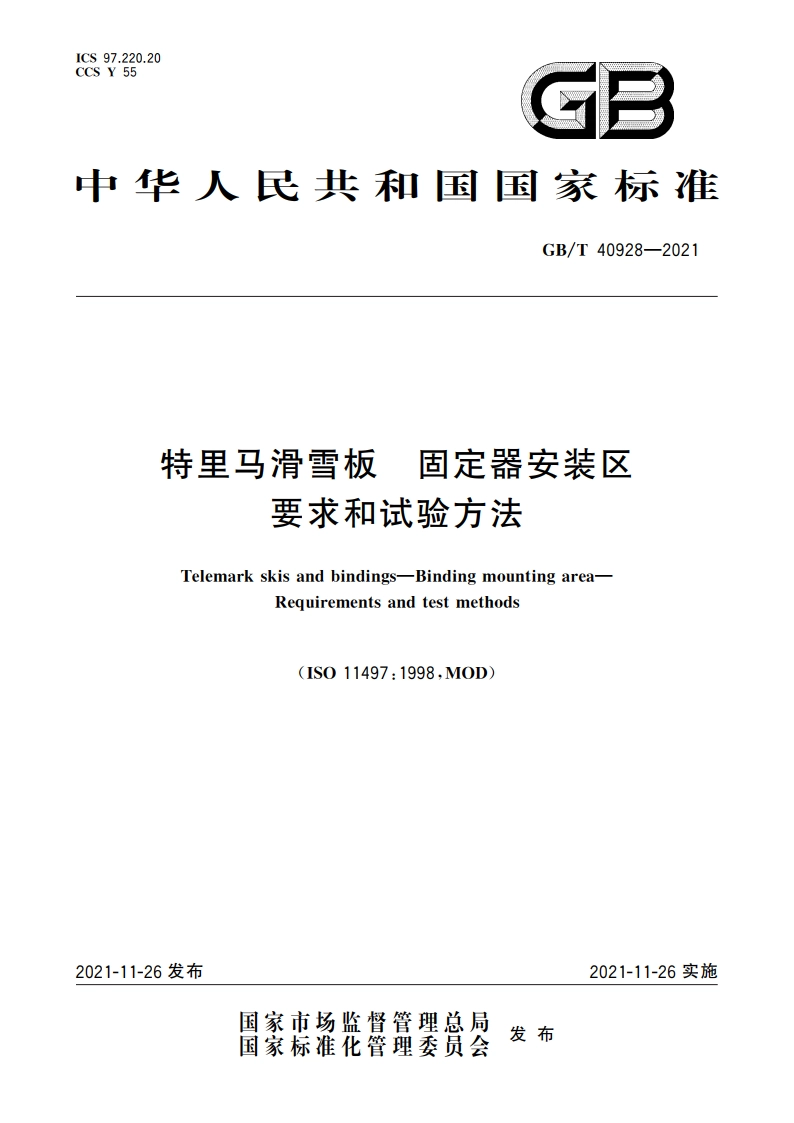

特里马滑雪板 固定器安装区 要求和试验方法 GBT 40928-2021.pdf

ICS97.220.20CCS Y 55中华人民共和国国家标准GB/T40928-2021特里马滑雪板固定器安装区要求和试验方法Telemark skis and bindings-Binding mounting area-Requirements and test methods(1S011497:1998,M0D)2021-11-26发布2021-11-26实施国家市场监督管理总局国家标准化管理委员会发布GB/T40928-20214固定器安装区技术要求4.1安装点标识滑雪板制造商应至少在滑雪板左侧和/或板面直至左外部边缘，用清晰可见的标识标出安装点。4.2固定器安装区长度以安装点为原点，固定器安装区的长度应为：一向前110mm一向后300mm。4.3固定器安装区宽度固定器安装区沿滑雪板纵向轴线对称的最小宽度应为44mm。4.4固定安装螺钉中心点之间的距离4.4.1中心点最大距离垂直于滑雪板中心线的中心点最大距离应使摞钉完全位于固定器安装区范围内。如按照107794：2011使用常规直径6.3mm的标准滑雪板固定器螺钉，固定安装螺钉中心点之间的最大距离应为36mm。4.4.2中心点最小距离用于安装固定装置配件的螺钉，其中心点之间的距离不应小于：纵向26mm:一其他方向21mm。4.5固定器安装区表面条件4.5.1横截面（凸度）滑雪板横截面的直线度公差应以恒定曲线的形式贯穿安装区宽度方向，此区域的直线度公差见图1。单位为毫米0.3标引序号说明：b一固定器安装区的宽度，图1结构横截面在以纵轴对称的44mm宽度范围内不应有台阶，此区域以外只允许滑雪板板体存在台阶。任何情况下，都不应存在高于固定器安装区的情况。
