温馨提示:
1. 部分包含数学公式或PPT动画的文件,查看预览时可能会显示错乱或异常,文件下载后无此问题,请放心下载。
2. 本文档由用户上传,版权归属用户,汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容,确认文档内容符合您的需求后进行下载,若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误,付费完成后未能成功下载的用户请联系客服处理。
网站客服:3074922707
炭黑邻苯二甲酸二丁酯吸收值的测定
GBT
3780.2-1994
炭黑
邻苯二
甲酸
二丁酯
吸收
测定
3780.2
1994

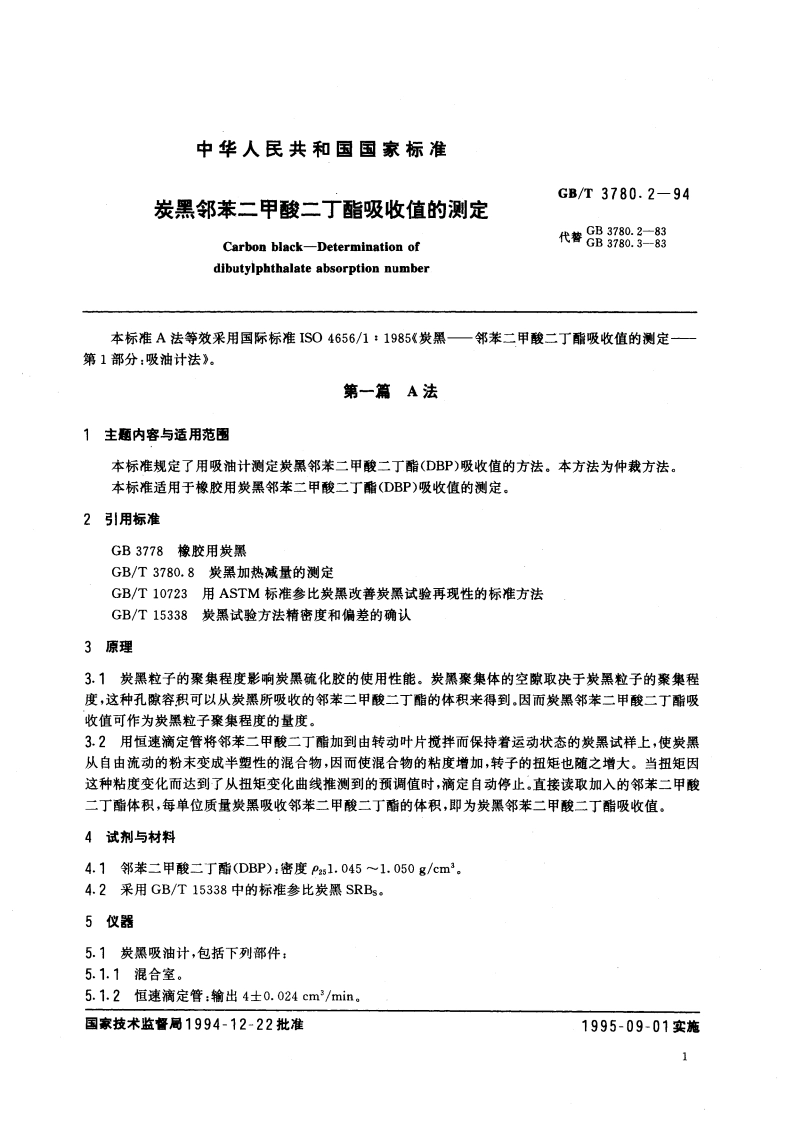

UDC661.666.661.732.1G49GB中华人民共和国国家标准GB/T3780.2-94炭黑邻苯二甲酸二丁酯吸收值的测定Carbon black-Determination ofdibutylphthalate absorption number1994-12-22发布1995-09-01实施国家技术监督局发布中华人民共和国国家标准GB/T3780.2-94炭黑邻苯二甲酸二丁酯吸收值的测定代替GB3780.3-一83GB3780.2-83Carbon black-Determination ofdibutylphthalate absorption number本标准A法等效采用国际标准S04656/1:1985炭黑一邻苯二甲酸二丁酯吸收值的测定第1部分:吸油计法。第一篇A法1主题内容与适用范围本标准规定了用吸油计测定炭黑邻苯二甲酸二丁酯(DBP)吸收值的方法。本方法为仲裁方法。本标准适用于橡胶用炭黑邻苯二甲酸二丁酯(DBP)吸收值的测定。2引用标准GB3778橡胶用炭黑GB/T3780.8炭黑加热减量的测定GB/T10723用ASTM标准参比炭黑改善炭黑试验再现性的标准方法GB/T15338炭黑试验方法精密度和偏差的确认3原理3.1炭黑粒子的聚集程度影响炭黑硫化胶的使用性能。炭黑聚集体的空隙取决于炭黑粒子的聚集程度,这种孔隙容积可以从炭黑所吸收的邻苯二甲酸二丁酯的体积来得到,因而炭黑邻苯二甲酸二丁酯吸收值可作为炭黑粒子聚集程度的量度。3.2用恒速滴定管将邻苯二甲酸二丁酯加到由转动叶片搅拌而保持着运动状态的炭黑试样上,使炭黑从自由流动的粉末变成半塑性的混合物,因而使混合物的粘度增加,转子的扭矩也随之增大。当扭矩因这种粘度变化而达到了从扭矩变化曲线推测到的预调值时,滴定自动停止。直接读取加入的邻苯二甲酸二丁酯体积,每单位质量炭黑吸收邻苯二甲酸二丁酯的体积,即为炭黑邻苯二甲酸二丁酯吸收值。4试剂与材料4.1邻苯二甲酸二丁酯(DBP):密度Ps1.0451.050g/cm3。4.2采用GB/T15338中的标准参比炭黑SRBs.5仪器5.1炭黑吸油计,包括下列部件:5.1.1混合室。5.1.2恒速滴定管:输出4士0.024cm3/min。国家技术监督局1994-12-22批准1995-09-01实施1GB/T3780.2-945.1.3扭矩调节装置。5.1.4扭矩自动记录仪。5.2恒温干燥箱:可控制在105士2.5.3天平:精确到0.01g.5.4干燥器。5.5刮刀.5.6粉碎机或研钵:能将粒状炭黑粉碎。6采样6.1按GB3778中的有关规定执行。7试样的制备7.1按GB/T3780.8的规定,在105士2”的恒温干燥箱中将规定量的炭黑试样干燥1h,取出放在干燥器中冷却备用。8试验条件试验最好在下列条件下进行:a.温度23士2和相对湿度50%士5%,仲裁条件:b.温度27士2和相对湿度65%士5%;c.试剂和仪器使用前应在实验室温度、湿度下保持至少24h。9步骤9.1炭黑吸油计及恒速滴定管,按照附录A和B进行调整和校正。9.2炭黑吸油计用GB/T15338中的标准参比炭黑SRBs,按9.3条和9.4条规定的操作步骤进行校正(见表1)。表1?标准参比炭黑邻苯二甲酸二丁酯吸收值标准参比炭黑邻苯二甲酸二丁南吸收值,10-m/kg(cm3/100g)A-4N32670.8(0.63)B-4N330100.0t0.92)C-4N121130.8(土0.97)D-4N76264.8(0.88)E4N66090.1(1.49)F-4N683130.0(士1.27)注:高光洁度的转子及混合室对N650,N660,N683和N765,在接近终点时产生不稳定扭矩,甚至有时始终得不到终点。在此情况下,将这些炭黑在称量前进行粉碎,9.2.1每一种标准参比炭黑应进行足够次数的测定,以便得到稳定的测量值,如果两次测定结果之差没超过1.6X10-m3/kg,这两次结果便作为合格测量值。采用说明:1)IS04656/1规定温度1252或105士2.2)1S04656/1未列表1.2
