炭黑 第7部分：pH值的测定 GBT 3780.7-2016.pdf

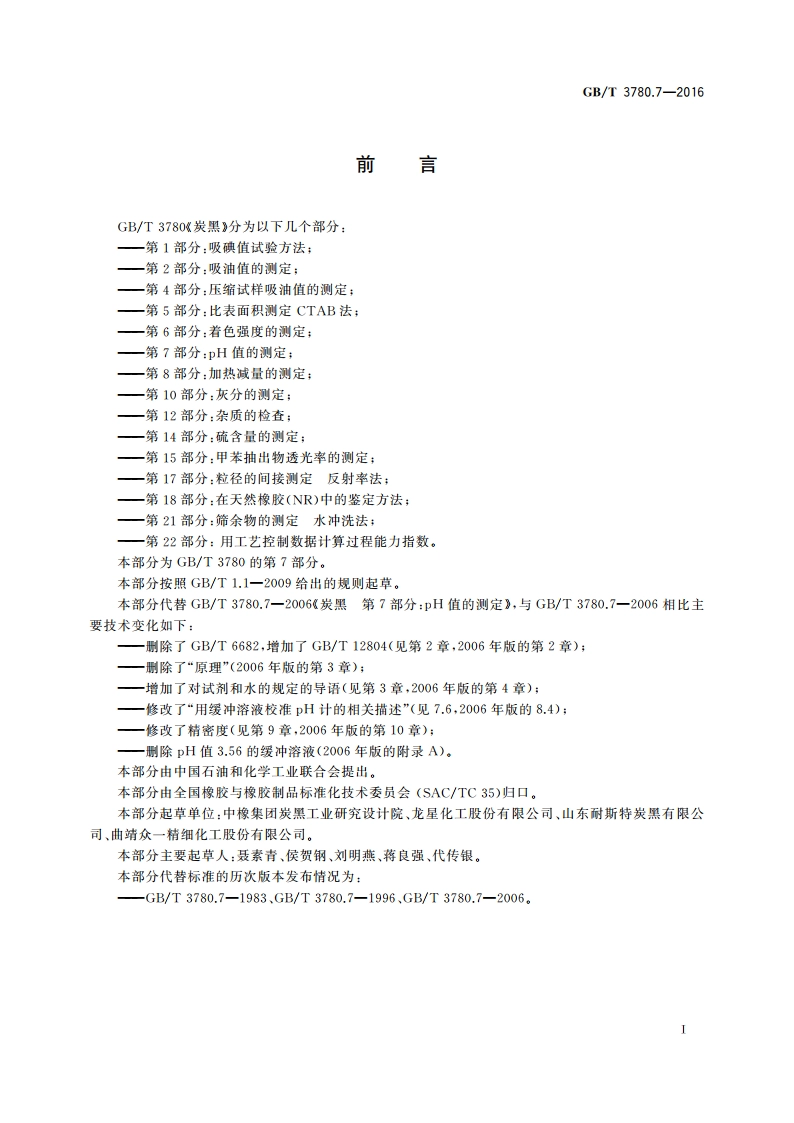

GB/T3780.7-2016前言GB/T3780%炭黑分为以下几个部分：一第1部分：吸碘值试验方法：一第2部分：吸油值的测定；一第4部分：压缩试样吸油值的测定；一第5部分：比表面积测定CTAB法：一第6部分：着色强度的测定；一第7部分：pH值的测定：一第8部分：加热减量的测定：一第10部分：灰分的测定：一第12部分：杂质的检查，一第14部分：硫含量的测定；第15部分：甲苯抽出物透光率的测定；第17部分：粒径的间接测定反射率法：第18部分：在天然橡胶(NR)中的鉴定方法：一第21部分：筛余物的测定水冲洗法；一第22部分：用工艺控制数据计算过程能力指数。本部分为GB/T3780的第7部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T3780.7一2006炭黑第7部分：pH值的测定，与GB/T3780.7一2006相比主要技术变化如下：一用除了GB/T6682,增加了GB/T12804(见第2章，2006年版的第2章)：一删除了“原理”(2006年版的第3章)：一增加了对试剂和水的规定的导语（见第3章，2006年版的第4章）：一修改了“用缓冲溶液校准pH计的相关描述”（见7.6,2006年版的8.4）：一修改了精密度（见第9章，2006年版的第10章）：一删除pH值3.56的缓冲溶液(2006年版的附录A)。本部分由中国石油和化学工业联合会提出。本部分由全国橡胶与橡胶制品标准化技术委员会(SAC/TC35)归口。本部分起草单位：中橡集团炭黑工业研究设计院、龙星化工股份有限公司、山东耐斯特炭黑有限公司、曲靖众一精细化工股份有限公司。本部分主要起草人：聂素青、侯贺钢、刘明燕、蒋良强、代传银。本部分代替标准的历次版本发布情况为：-GB/T3780.7-1983、GB/T3780.7一1996、GB/T3780.7-2006。GB/T3780.7-20164.10具塞透明玻璃离心瓶，50mL。5采样5.1按GB3778GB/T3782、GB/T7044规定进行采样.5.2用粉碎机或研钵和研杵将粒状或块状炭黑制成粉末。6试验条件不受酸碱等化学气体污染。7分析步璟7.1按表1所列炭黑品种规定的称样量称取试样，精确到0.2g,并加人对应量的已煮沸并冷却至室温的蒸馏水，若试样不易被水浸润，可加入3mL5mL乙醇或2滴3滴丙酮，以利于试样的润湿。表1不同品种炭黑称样量与加入的蒸馏水量炭黑品种称样量/g加入的蒸馏水量/mL橡胶用炭黑5.050乙炔炭黑及粉状炭黑3.0s9色素炭黑5.0507.2在装有试样混合液的容器盖上表面皿，置于电炉或电加热板上加热至微沸状态，持续15mi,不得将试样混合液煮沸至干。7.3取下装有炭黑泥浆并盖有表面皿的容器，置于无化学气体污染的环境中冷却至室温。7.4橡胶用炭黑和色素炭黑泥浆，无需分离，测试混合液体pH值。7.5乙炔炭黑泥浆，需将容器内上层清液倾去后的浆状物移入离心瓶中，在电动离心机上离心2m,取上层液体测试。7.6按GB/T9724的规定，使用两点法进行校准、定位。以pH值与样品溶液接近的标准缓冲溶液定位，测试另一个标准缓冲溶液pH值，其pH值误差不得大于0.1，否则应检查仪器、电极或标准缓冲溶液，确认三者均无异常，方可测试试样pH值。7.7置电极于液体中，轻轻旋转烧杯，待pH计示值稳定1mi后读取pH值。7.8每次测试后需用蒸馏水将电极冲洗干净并用滤纸吸干水迹。当不使用时，按使用说明书维护电极。8结果表示8.1试样的pH值以pH计所显示的数值表示，8.2计算结果比GB3778、GB/T3782、GB/T7044规定的有效位数多一位，如有多次测量结果，取其平均值，然后按GB/T8170进行修约。
