炭素材料耐压强度测定方法 GBT 1431-2019.pdf

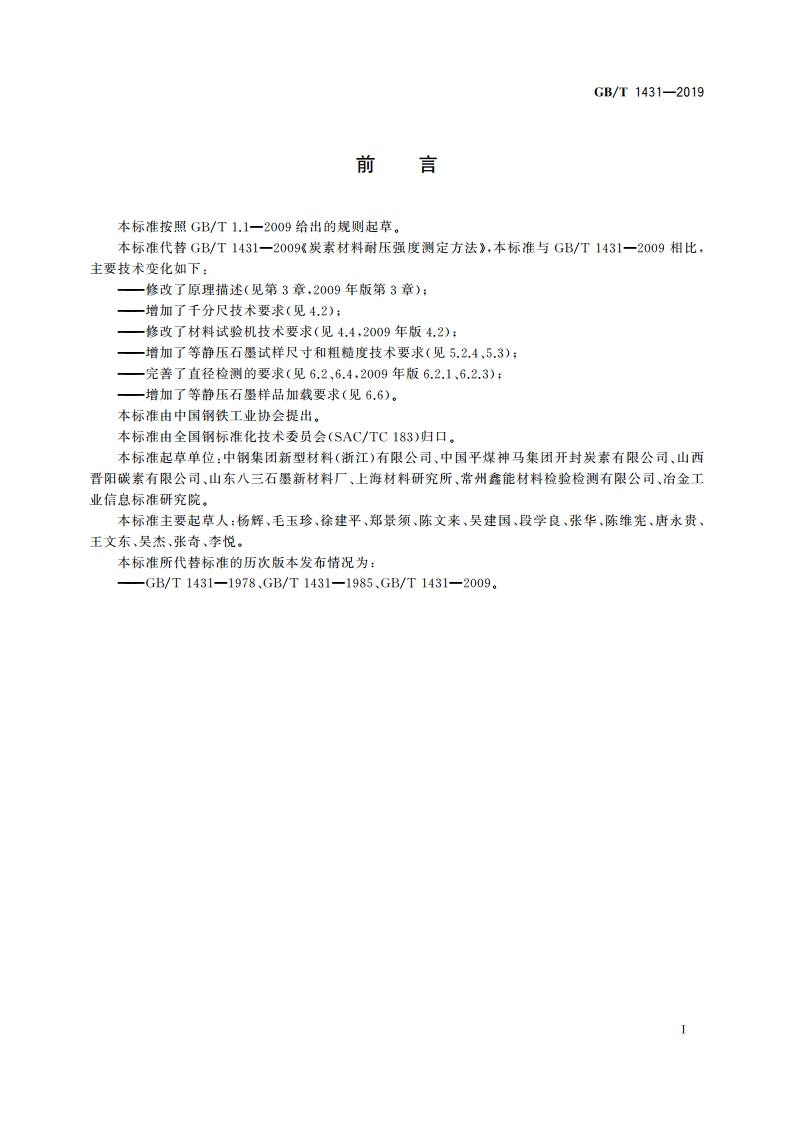

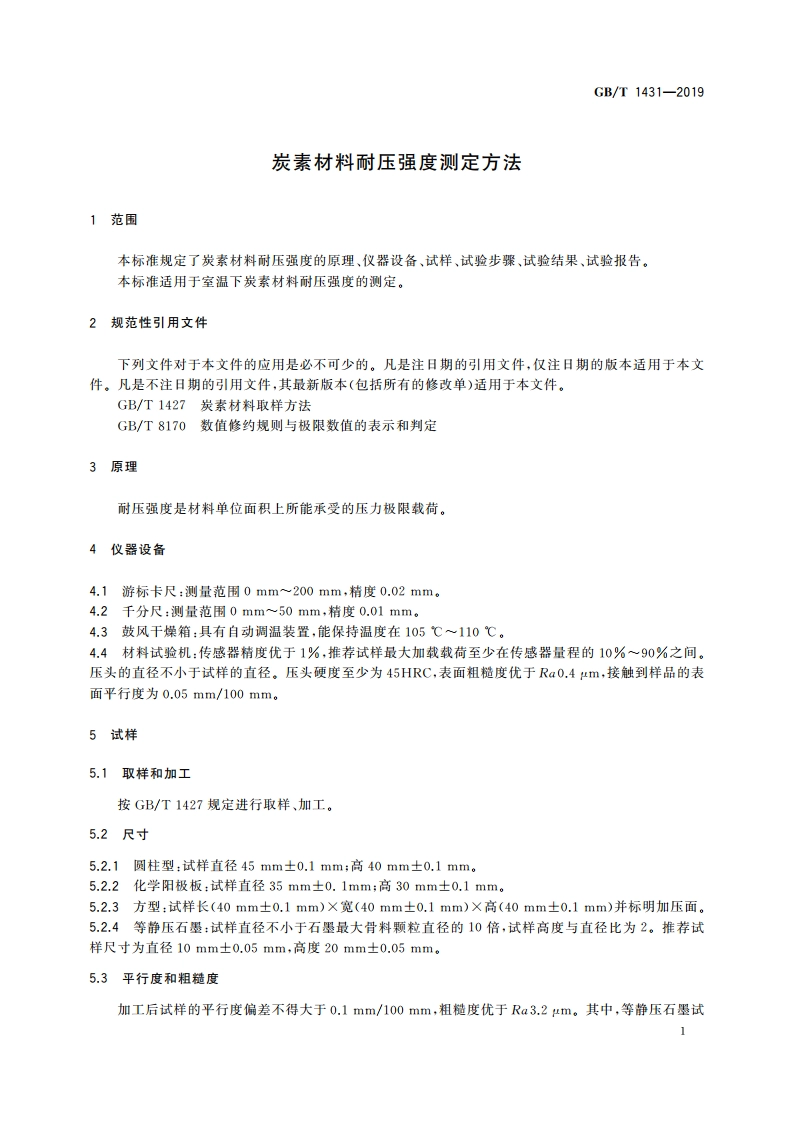

1CS29.050Q50中华人民共和国国家标准GB/T1431-2019代替GB/T1431一2009炭素材料耐压强度测定方法The test method for compressive strength of carbon materials2019-06-04发布2020-05-01实施国家市场监督管理总局中国国家标准化管理委员会发布GB/T1431-2019样粗糙度优于Ra0.8m。5.4外观加工后的试样外观，应无可见裂纹、掉边、缺角、凸起、凹坑、孔同等缺陷。6试验步骤6.1试样应在105一110鼓风干燥箱内烘干2h,然后心存在干燥器内，冷却至室温备用。6.2直径（或长度、宽度）检测：沿试样轴向测6次（或长度、宽度各测3次），取其平均值。6.3高度检测：按试样端部圆周测3次，取其平均值。6.4用测得的直径（或长度、宽度）值，计算受压面积。6.5指定的试样受压面，放在试脸机工作面中心处。6.6试验机以每分钟3kN/m2的速度，连续无冲击地施加荷重，直至试样破坏为止，记录试样破坏时的载荷。若等静压石墨样品加压至断裂时间小于30s,则需调整加载速度。7结果计算按式(1)计算试样耐压强度(6c):W6c=An1(1）式中：6c一试样的耐压强度，单位为兆帕(MPa);W一试样破裂时的载荷，单位为牛顿(N):A一试样受压截面积，单位为平方毫米(mm2):结果取整数位，数值修约按GB/T8170规定进行。8试验报告试验报告应包括下列内容：a)委托单位：b)本标准编号c)试样编号、名称及规格：d)试验结果；c)试验单位：D审核人员：g)试验日期。
