涡轮增压器
产品命名和型号编制方法
GBT
727-2003
涡轮
增压
产品
命名
型号
编制
方法
727
2003

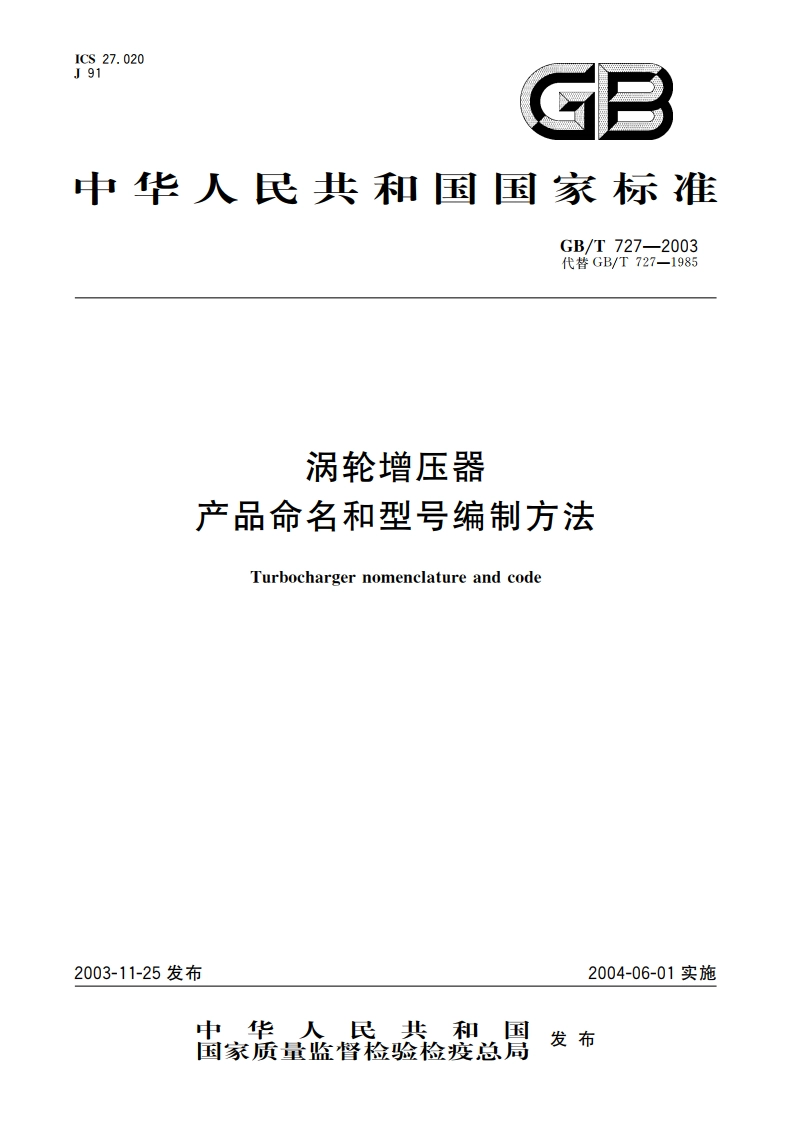

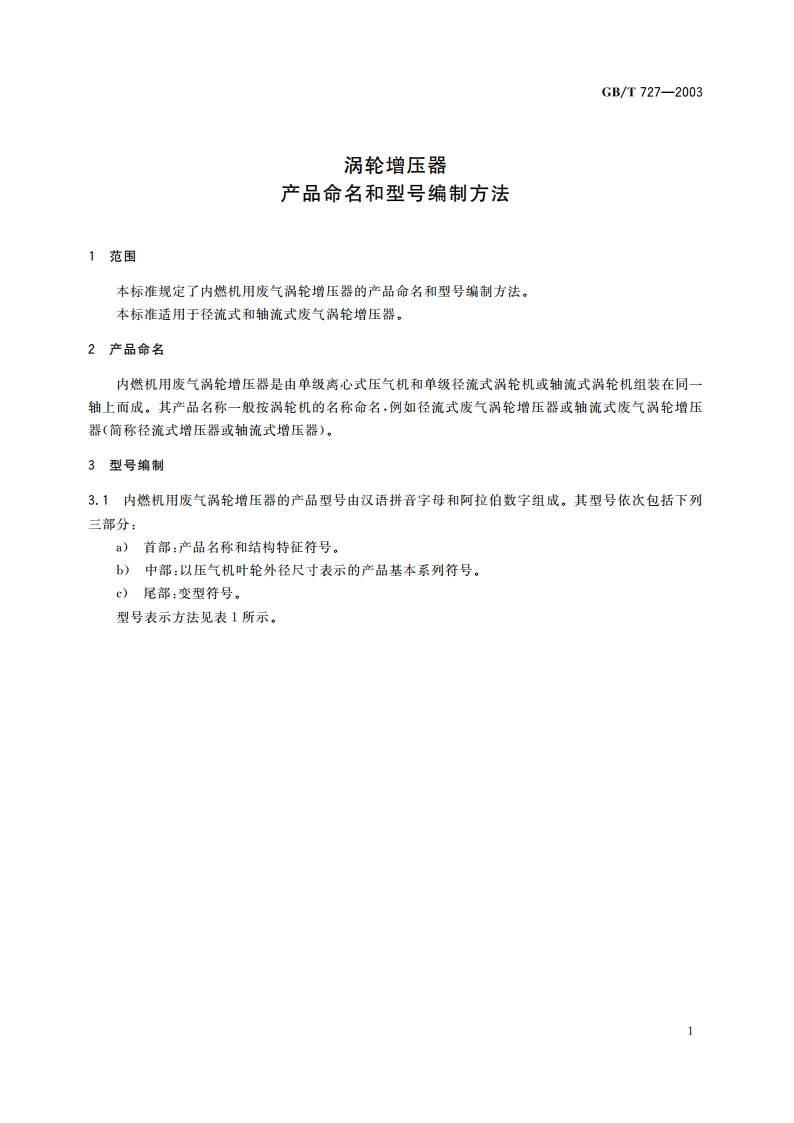

ICs27.020J91GB中华人民共和国国家标准GB/T727-2003代替GB/T727-1985涡轮增压器产品命名和型号编制方法Turbocharger nomenclature and code2003-11-25发布2004-06-01实施中华人民共和国国家质量监督检验检疫总局发布GB/T727-2003涡轮增压器产品命名和型号编制方法1范围本标准规定了内燃机用废气涡轮增压器的产品命名和型号编制方法。本标准适用于径流式和轴流式废气涡轮增压器。2产品命名内燃机用废气涡轮增压器是由单级离心式压气机和单级径流式涡轮机或轴流式涡轮机组装在同一轴上而成。其产品名称一般按涡轮机的名称命名,例如径流式废气涡轮增压器或轴流式废气涡轮增压器(简称径流式增压器或轴流式增压器)。3型号编制3.1内燃机用废气涡轮增压器的产品型号由汉语拼音字母和阿拉伯数字组成。其型号依次包括下列三部分:)首部:产品名称和结构特征符号。b)中部:以压气机叶轮外径尺寸表示的产品基本系列符号。c)尾部:变型符号。型号表示方法见表1所示。
