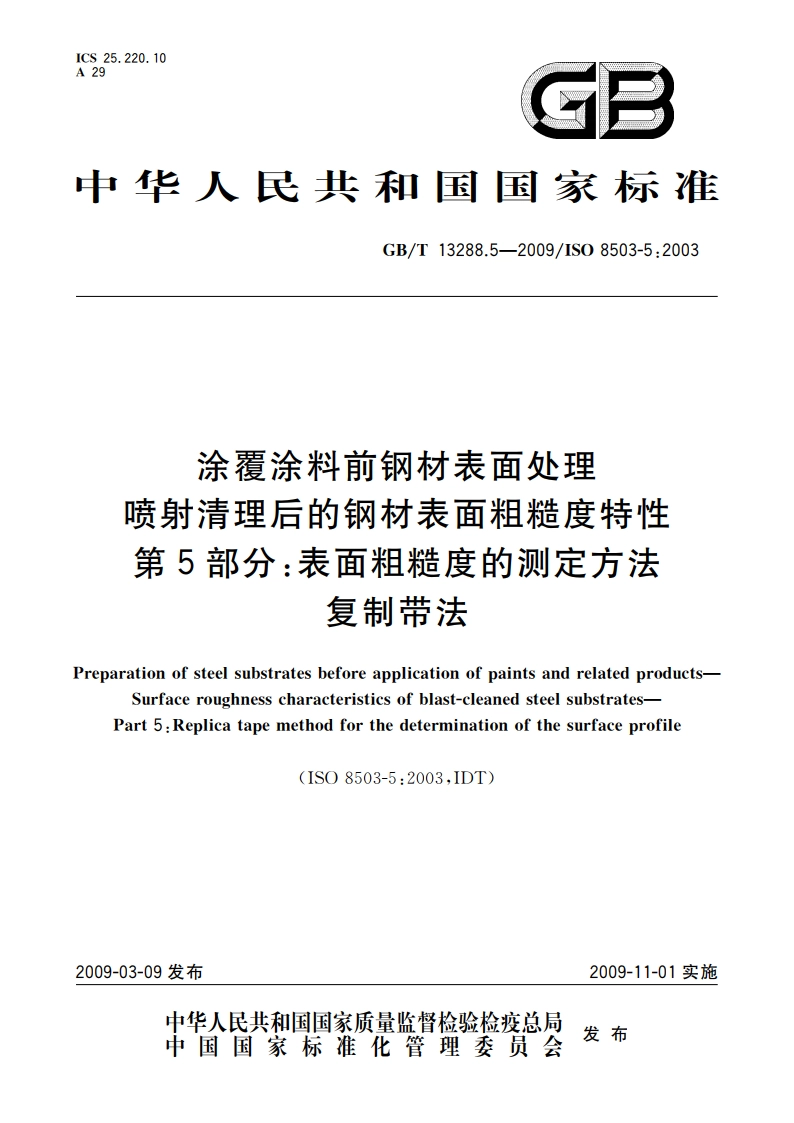

涂覆涂料前钢材表面处理 喷射清理后的钢材表面粗糙度特性 第5部分：表面粗糙度的测定方法 复制带法 GBT 13288.5-2009.pdf

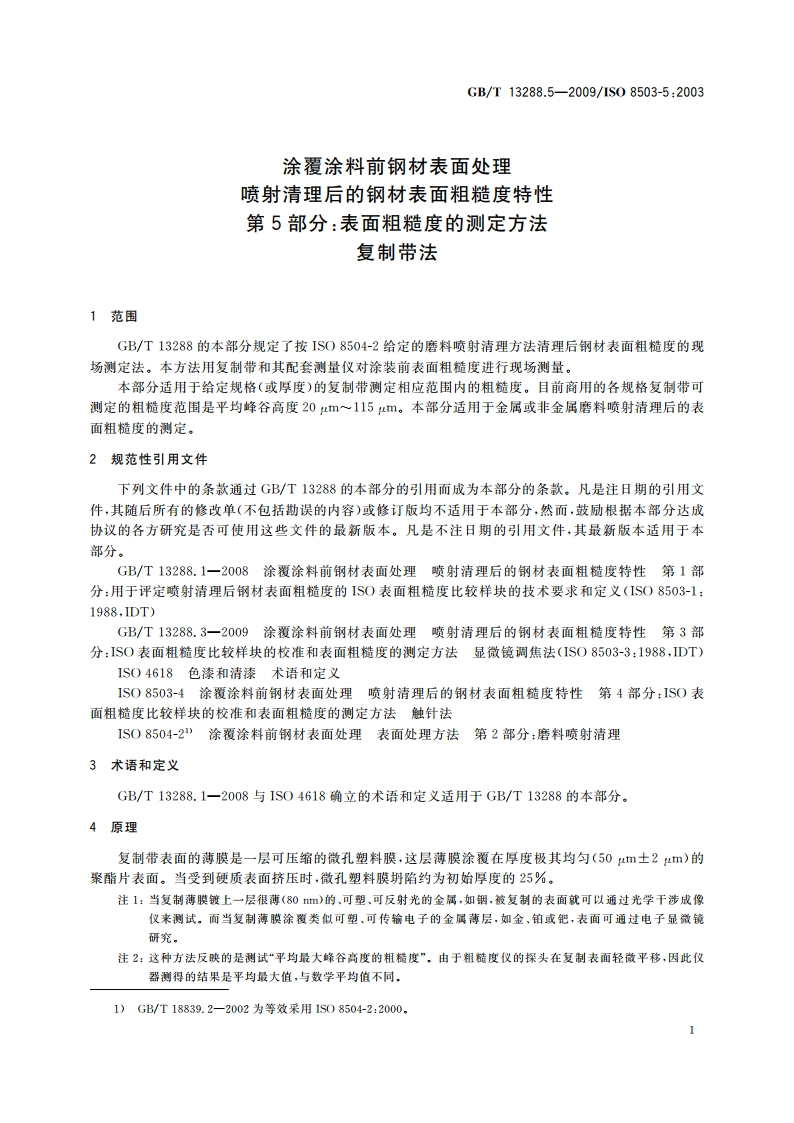

GB/T13288.5-2009/1S08503-5:20035仪器5.1复制带由一个正方形复制薄膜（边长约10m)贴在背面带胶的纸带上。复制薄膜应置于纸带（尺寸约53mm19mm)中间小孔（直径约10mm)上，纸带上印有复制带的规格、尺可寸，注1：适用于测量表面机钻度的复制带规格有20m50m,33m85um、40m115m,纸带的胶带背面避免了在测试过程中复制薄膜的移动，有利于样品标记和测试记录。注2：微孔塑料膜容易压缩，因此处理时应小心，尤其是在调量其厚度时，5.2测量仪使用带有专门为复制带设计的弹簧，回复力1.5N,精度不低于5m。探头是圆形的，顶端直径6.3mm,底端直径相同或更大。5.3施压工具由顶端带有圆球（标称直径9）的铸塑棒制成，圆球用于将复制薄膜压紧在待测的样品表面。6复制带的保护及复制法标定的可靠性复制带的每部分分别有保存期限和使用温度。复制薄膜比背面带有胶的纸带更耐用。测试表明，至少温度在一1065之间时，复制薄膜能够精确地将待测表面复制。在一般室温下，复制品能被完好保存多年，未受力的复制薄膜能保质数十年。在一10C一65C之间时，未发现因延长保存时间使未受力的复制薄膜失效的情况，而纸带的粘接面可能损坏变质。复制带应在室温储存，建议储存温度为5C30C,储存期不超过两年。配套测量仪应按照精密仪器的标准使用，并应根据使用说明书定期采用相应的标准校正。通过测量已知厚度进行校验。复制带测定方法和IS0比校样块测定方法的结果相关性参见附求B。7步骤7.1选择待测表面的典型区域测定。7.2选择一种规格合适的复制带。7.3清洁测量仪的触针表面并调整零点到读数为一50m(即不可压缩的聚酯片厚度)。经过最初的调整，随后所测的读数会自动地减去聚酯片的厚度。在测量仪使用之前，用已校准过厚度的并且可测量的薄片对仪器进行校验，如果校验结果超出产品说明的精度之外，仪器不应使用。7.4将一单片去除保护纸的复制带贴在喷射清理后的表面上，用施压工具(5.3)在复制带中部的复制薄膜上施加稳定的压力，使其接触复制带中部的复制薄膜。随着表面被复制，复制薄膜逐渐变暗，直至整个圆形区域变为均一黑色。7.5从表面取下复制带，置于测量仪触针之间的中心位置。将测量仪触针轻轻放下，至复制薄膜上，测量其表面粗糙度。测量仪的读数是喷射清理后表面的平均最大峰谷距离。7.6测量编号应与相关部位一致，7.7将带有标注的复制薄膜附在试验报告里，记求相应测试结果。注1：在测试前，测量方法的准确度可通过测定已知表面粗楂度的样品，如S0表面粗替度比较样块来校正，注2：同样的步骤适用于以非标准国际单位为读数的测量仪，如密耳(1m25.4m)。对以非标准国际单位为读数进行校准的测量仪，可提供相应的使用说明书，8误差允许范围本方法的重要部分是清楚地说明怎样测定表面粗糙度。这个重要部分的意义在于明确了测定粗糙2
