涂料 用安德森滴管法测定涂料填充物颗粒粒度的分布 GBT 25266-2010.pdf

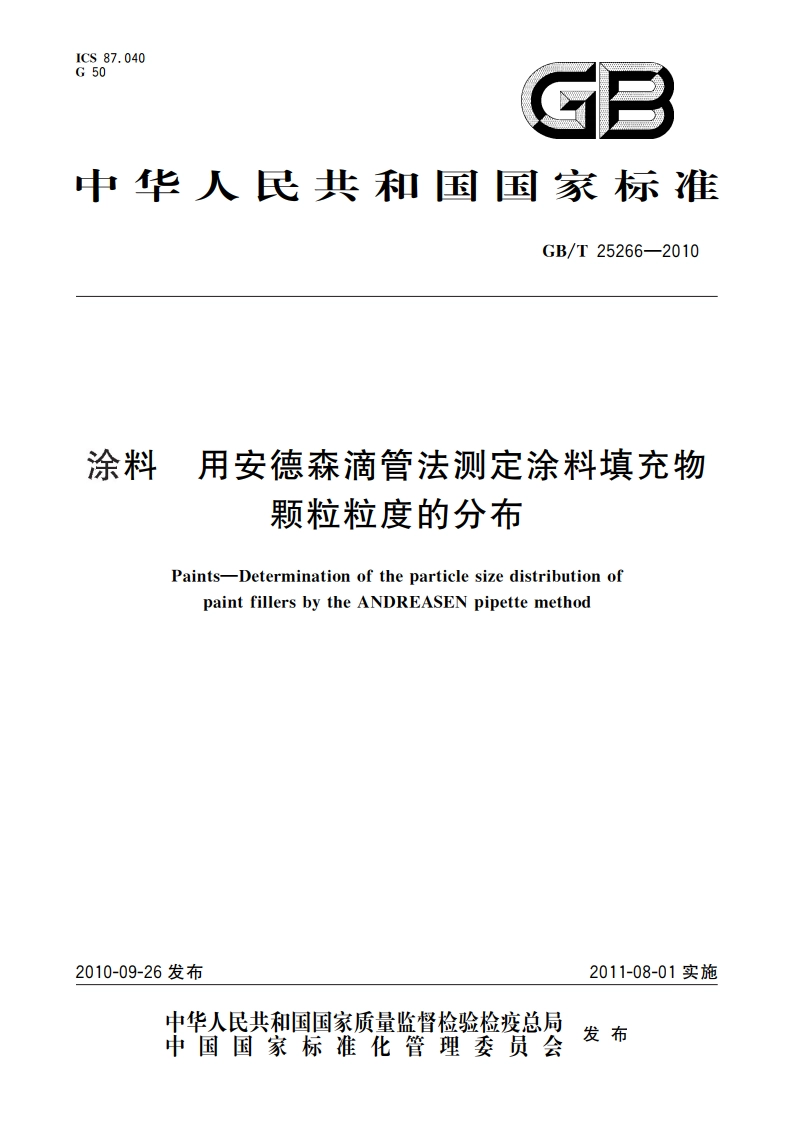

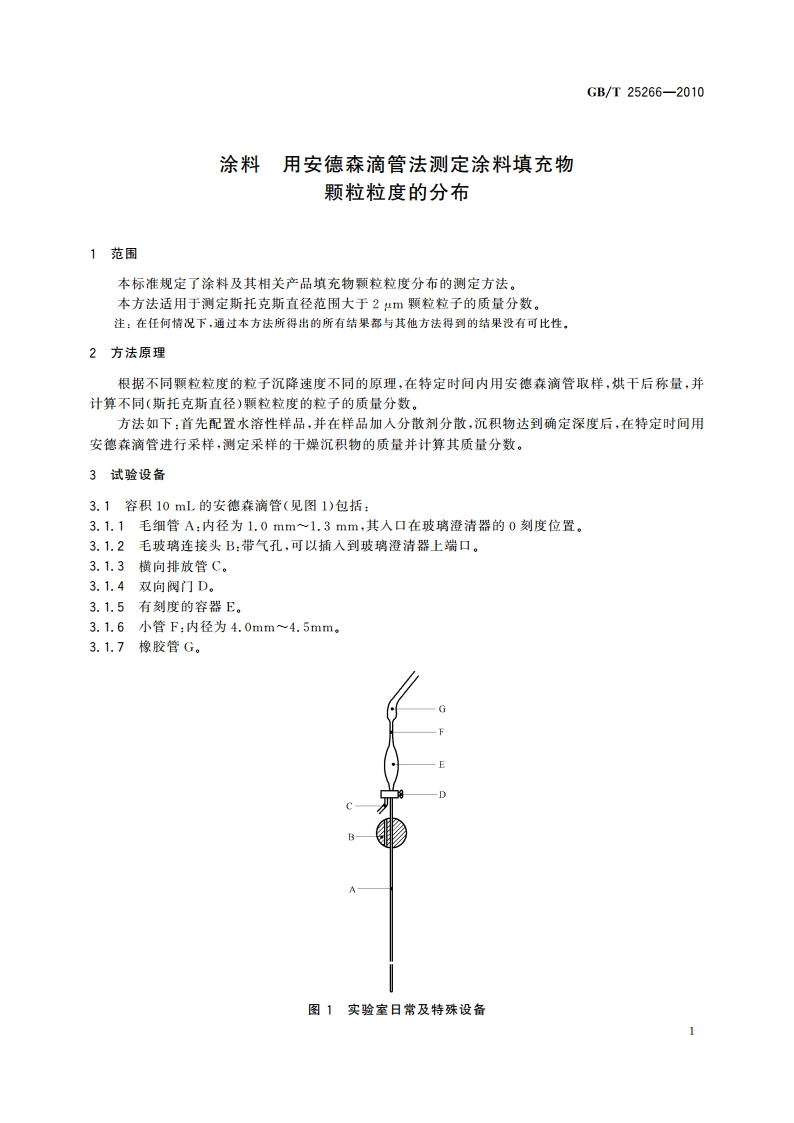

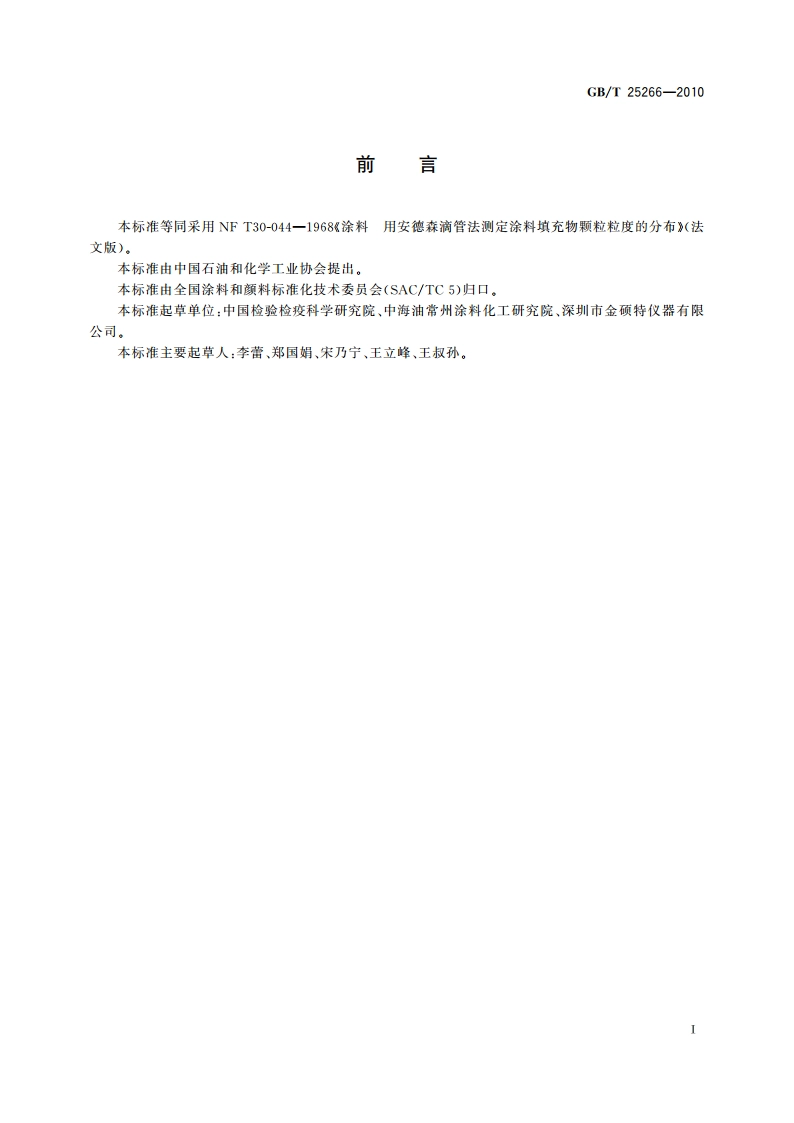

1CS87.040G50中华人民共和国国家标准GB/T25266-2010涂料用安德森滴管法测定涂料填充物颗粒粒度的分布Paints-Determination of the particle size distribution ofpaint fillers by the ANDREASEN pipette method2010-09-26发布2011-08-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会GB/T25266-20105.3试验过程5.3.1试验温度应控制在2530之间，误差在0.25左右。5.3.2玻璃澄清器中装满分散好的样品。常温下放至可淹没澄清器最高刻度20cm的恒温槽中，最终达到恒温时记录此温度，5.3.3当达到热平衡后，充分混合全部材料。启动秒表。5.3.4用安德森滴管从玻瑞澄清器中采取一系列的V,(mL)样品，从澄清器的20cm刻度到0cm刻度，在到达先前计算出的时间时完成第一次取样，其他的取样时间为2,3，时间与所选颗粒直径的2次方成反比。5.3.5滴管必须在20s内抽吸贮满，利用双向阀门将滴管内的采样从C全部注入称量过的称量瓶中，再在滴管E内注人5mL,7mL水，将样品充分冲洗至称量瓶中。最后将采到的一系列样品的称量瓶置于烘干炉中，蒸发至出现最大量沉积物，测量干燥残留物量，(=1,2,3，)，精确到0.1mg。5.3.6重复试验，将分散好的样品再注到玻璃澄清器中至20m刻度，重复采样、干燥、称重。6结果的表述6.1斯托克斯直径范围的计算方式如果采样过程没有很好地遵守先前计算好的累计计算时间间距2，妇，。，那么每一个实际的时间间距t.(n=1,2,3,)相对应的所有的斯托克斯直径范围都需要重新计算。d,=(18h)n10nn(2)(o-pgt.）式中：d.一对应的斯托克斯直径范围，单位为微米(m),其余符号代表的意义同式(1)。6.2粒子质量百分比的计算用烘干后干燥物的质量来计算每个区间.的粒子质量分数，。0。w.mxV,10333333333335333n(3）式中：。一干燥残留物量（为每次取样烘干后干燥物诚去分散剂的质量），”为取样次数，单位为克(g)；m一总取样量，单位为克(g):V,一滴管容量，单位为毫升(mL,6.3重复试验重复试验，如果试验结果相对误差大于4%，则需重新试验。6.4表述图解表述试验结果，用斯托克斯颗粒直径d(以m为单位)作为横坐标，粒子质量分数，作为纵坐标（量），从曲线上读取与规定的直径级数相对应的百分比量，并记录此数值。7实验记录实验记录除需要指出试验结果和试验温度之外，还要指出标准中没有规定的操作细节（取样量，分散剂)，以及其他所有可能影响试验结果的条件。
