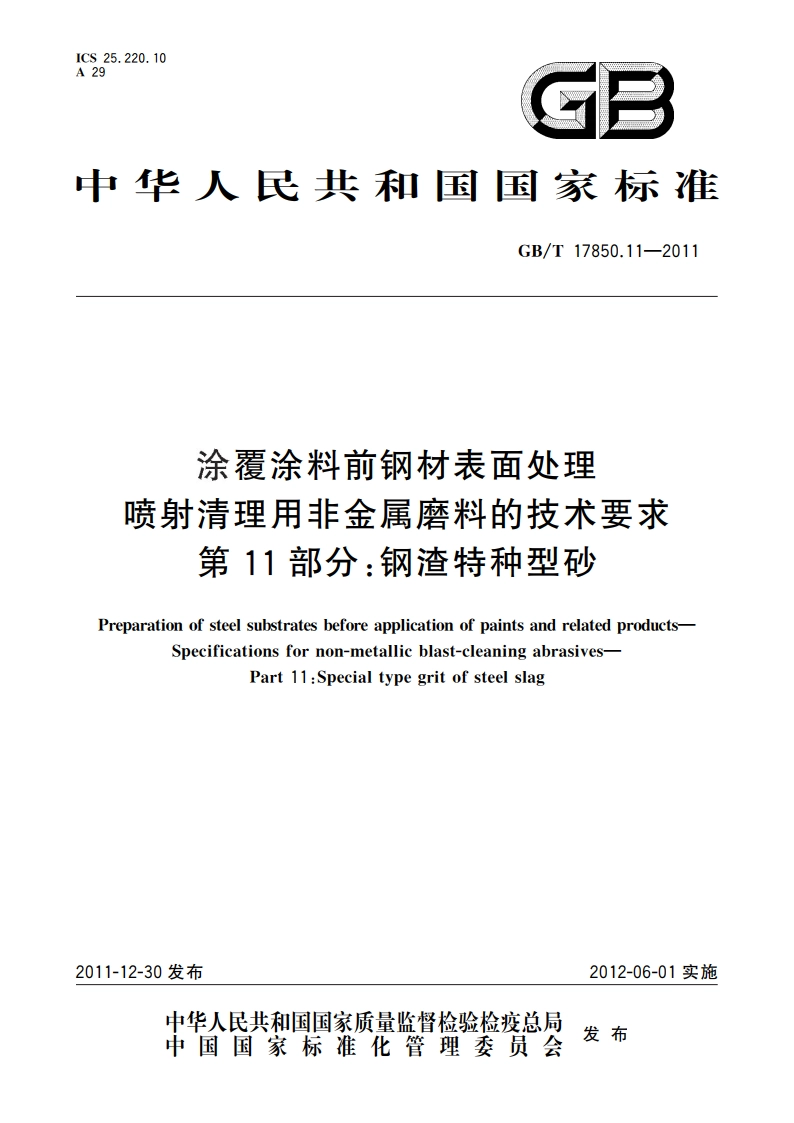

涂覆涂料前钢材表面处理 喷射清理用非金属磨料的技术要求 第11部分：钢渣特种型砂 GBT 17850.11-2011.pdf

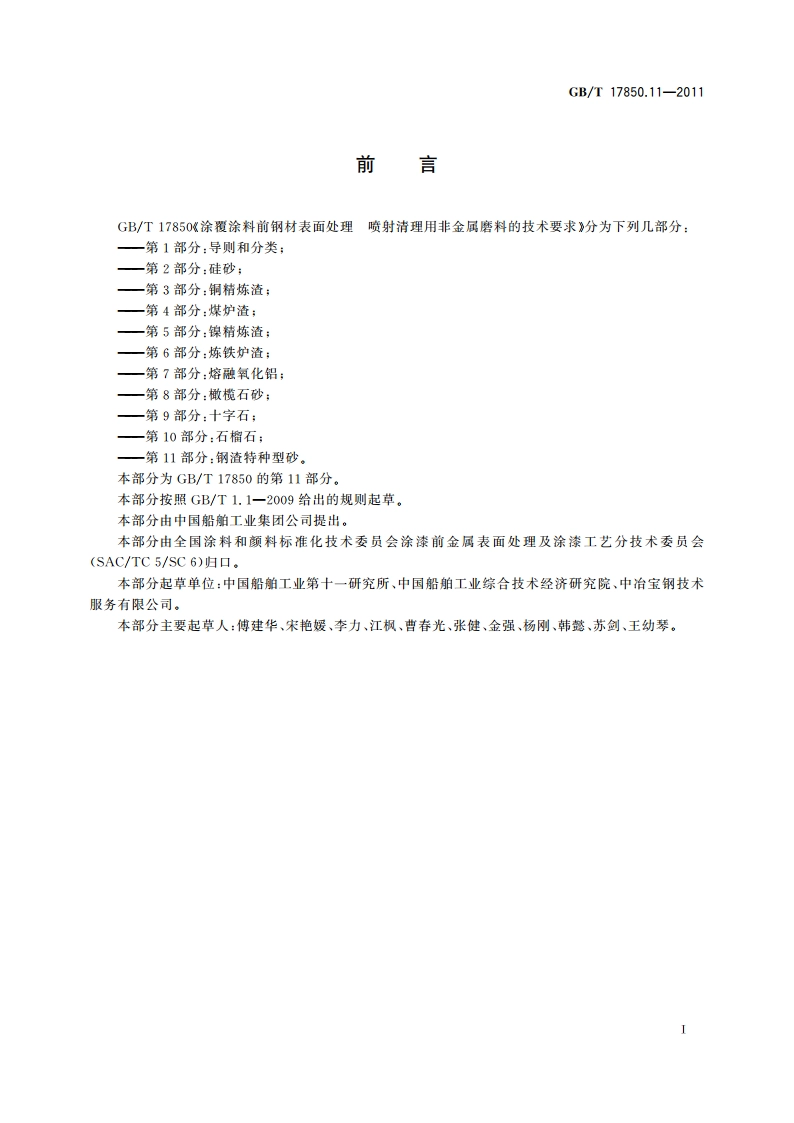

GB/T17850.11-2011前言GB/T17850涂覆涂料前钢材表面处理喷射清理用非金属磨料的技术要求分为下列几部分：一第1部分：导则和分类：一第2部分：硅砂；一第3部分：铜精炼渣：一第4部分：煤炉渣：一第5部分：镍精炼渣：一第6部分：炼铁炉渣：一第7部分：熔融氧化铝；一第8部分：橄横石砂：一第9部分：十字石：一第10部分：石榴石；一第11部分：钢渣特种型砂。本部分为GB/T17850的第11部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中国船舶工业集团公司提出。本部分由全国涂料和颜料标准化技术委员会涂漆前金属表面处理及涂漆工艺分技术委员会(SAC/TC5/SC6)归.本部分起草单位：中国船舶工业第十一研究所、中国船舶工业综合技术经济研究院、中治宝钢技术服务有限公司。本部分主要起草人：傅建华、宋艳媛、李力、江枫、曹春光、张健、金强、杨刚、韩整、苏剑、王幼琴。GB/T17850.11-2011表示非金属钢渣特种型砂磨料，符合G/T17850的本部分要求，初始颗粒形状为砂粒，顺粒尺寸范围为0.5 mm1.0 mm.在订货单上标出这个完整的产品标记是必要的。表1颗粒尺寸分布颗粒尺寸范围/0.20.50.21.00.21.40.22.00.22.80.51.00.51.41.02.01.42.8mm筛尺寸/0.51.01.42.02.81.01.42.02.8mm超大残留量/尺寸%(质量分数)101010101010101010筛尺寸0.20.20.20.20.20.50.51.01.4正常残留量/尺寸%(质量分数)85858585858080学筛尺寸/0.20.20.20.20.20.50.51.01.4mm超小通过量/尺寸%(质量分数)5555510101010。根据供需双方协议，不同尺寸范围的磨料可混合，超大，超小及正常尺寸的颗粒比例应有详细规定，最大颗粒尺寸不应超过3.15mm,而小于0.2mm的颗粒，所占份额不应超过5%（质量分数），5抽样按GB/T17849的规定进行抽样。6要求6.1一般要求6.1.1钢渣特种型砂磨料应是一种玻璃态的非品体材料，可根据实际情况多次循环使用。6.1.2钢渣特种型砂中的硅应以键合硅酸盐形式存在。用X射线衍射法测定其游离结品硅（例如石英、三棱石、方晶石)成分应不超过1%（质量分数）。注：X射线衍射法测定可参照1S024095:2009工作场所空气可吸入结品二氧化硅的测量指南3或JY/T009一1996转靶多品体X射线衍射法通则多进行，6.1.3钢渣特种型砂磨料应无腐蚀成分或破坏附着力的污染物。注：朝渣特种型砂磨料在供应时主要为棱角形的。较为圆形的颗粒也不排除，因为他们对表面粗糙度的影响通常与用棱角形磨料颗粒清理的效果是一致的，6.2性能要求钢渣特种型砂磨料的主要性能指标按表2的规定。
