水轮泵 第3部分：型式与基本参数 GBT 6490.3-2005.pdf

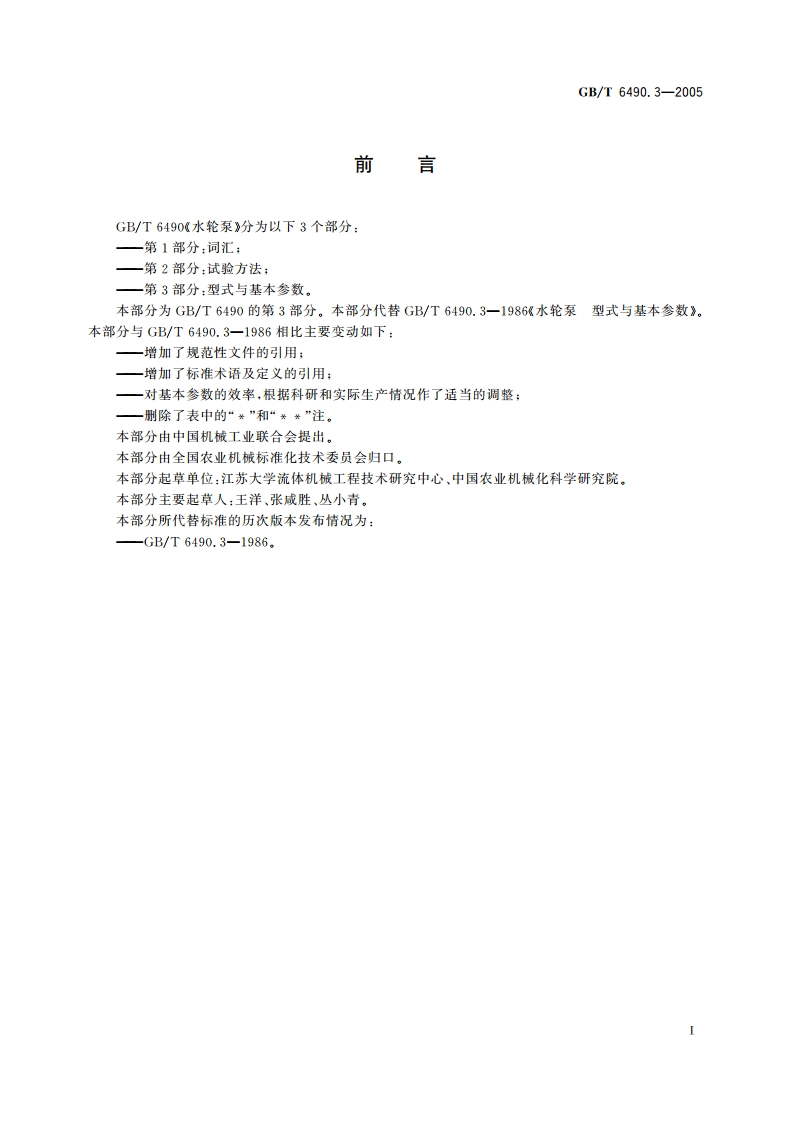

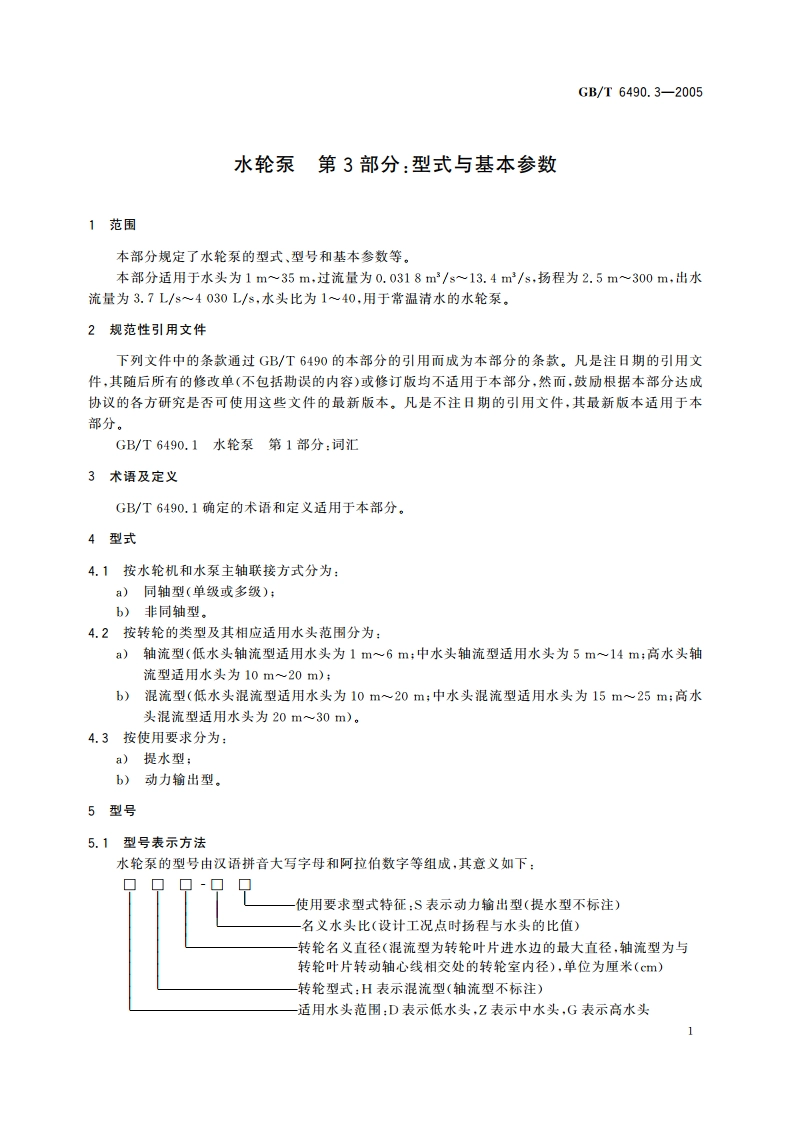

GB/T6490.3-2005前言GB/T6490水轮泵分为以下3个部分：一第1部分：词汇：一第2部分：试验方法：一第3部分：型式与基本参数。本部分为GB/T6490的第3部分。本部分代替GB/T6490.3一1986水轮泵型式与基本参数。本部分与GB/T6490.3一1986相比主要变动如下：一增加了规范性文件的引用：一增加了标准术语及定义的引用：一对基本参数的效率，根据科研和实际生产情祝作了适当的调整：一删除了表中的“”和“*”注。本部分由中国机械工业联合会提出。本部分由全国农业机械标准化技术委员会归口。本部分起草单位：江苏大学流体机械工程技术研究中心，中国农业机械化科学研究院。本部分主要起草人：王洋、张成胜、丛小青。本部分所代替标准的历次版本发布情况为：-GB/T6490.3-1986.GB/T6490.3-2005水轮泵第3部分：型式与基本参数1范围本部分规定了水轮泵的型式，型号和基本参数等。本部分适用于水头为1m35m,过流量为0.0318m3/s13.4m/s,扬程为2.5m300m,出水流量为3.7L/s4030L/s,水头比为140，用于常温清水的水轮泵。2规范性引用文件下列文件中的条款通过GB/T6490的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T6490.1水轮泵第1部分：词汇3术语及定义GB/T6490.1确定的术语和定义适用于本部分。4型式4.1按水轮机和水泵主轴联接方式分为：a)同轴型（单级或多级）：b)非同轴型。4.2按转轮的类型及其相应适用水头范围分为：a)轴流型（低水头轴流型适用水头为1m6m:中水头轴流型适用水头为5m14m:高水头轴流型适用水头为10m20m):b)混流型（低水头混流型适用水头为10m20m:中水头混流型适用水头为15m25m:高水头混流型适用水头为20m30m)。4.3按使用要求分为：a)提水里；b)动力输出型。5型号5.1型号表示方法水轮泵的型号由汉语拼音大写字母和阿拉伯数字等组成，其意义如下：使用要求型式特征：S表示动力输出型（提水型不标注）名义水头比（设计工况点时扬程与水头的比值）转轮名义直径（混流型为转轮叶片进水边的最大直径，轴流型为与转轮叶片转动轴心线相交处的转轮室内径)，单位为厘米（m)转轮型式：H表示混流型（轴流型不标注）适用水头范围：D表示低水头，Z表示中水头，G表示高水头GB/T6490.3-2005表1（续）华能的水轮泵转轮名名义适用水轮机水轮机型号过流量出水流量效率义直径水头比水头Q/(m/s)扬程h/m功率D./cmq/(L/s)iH/m/%转速n,/P,/kW(r/min)D80-2.52.551556998672.0D80-4482435160871.0D80-66123622939769.5D80-88164816929468.580261.943.3532.5169.0336582D80-109206013323067.0D80-1616329679.3137.064.0D80-204012062.9109.063.5D80-25分5015050.487.263.5D100-2.52.5515896155072.5D100-4482455295771.5D100-66123636162570.0D100-88164826746269.0100263.035.2451.1266.0269465D100-1010206020936267.5D100-1616329612521664.5D100-25255015079.3137.064.0D100-408024049.6-85.864.0D120-2.52.55151300225073.0D120-44824800139072.0D120-66123652390670.5D120-88164838767069.5120264.367.5573.9384.0224388D120-1010206030352568.0D120-1616329618131465.0D120-25255015011519964.4D120-40408024071.9125.064.5D160-2.52.55152320403073.5D160-448241430248072.5D160-661236936-162071.0D160-1016010267.7513.40206054293968.5132686168291D160-1616329632456265.5D160-25255015020635765.0D160-40408024012922365.0
