水轮机基本技术条件 GBT 15468-1995.pdf

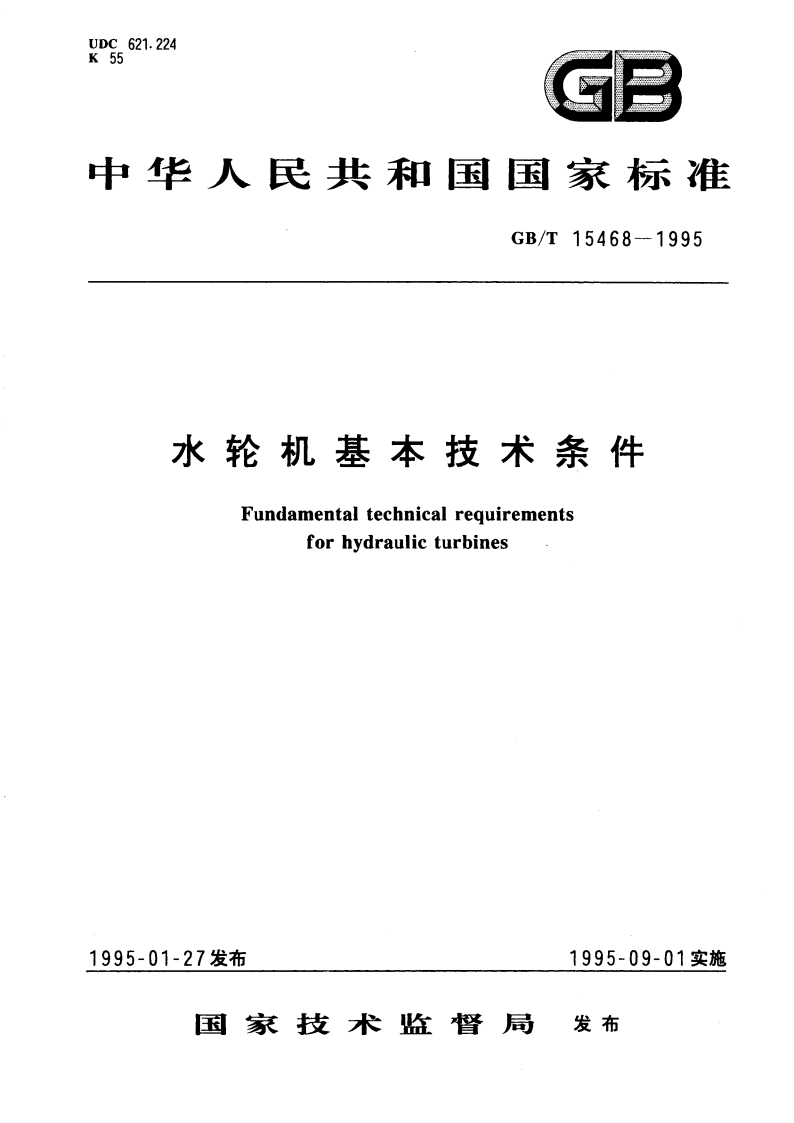

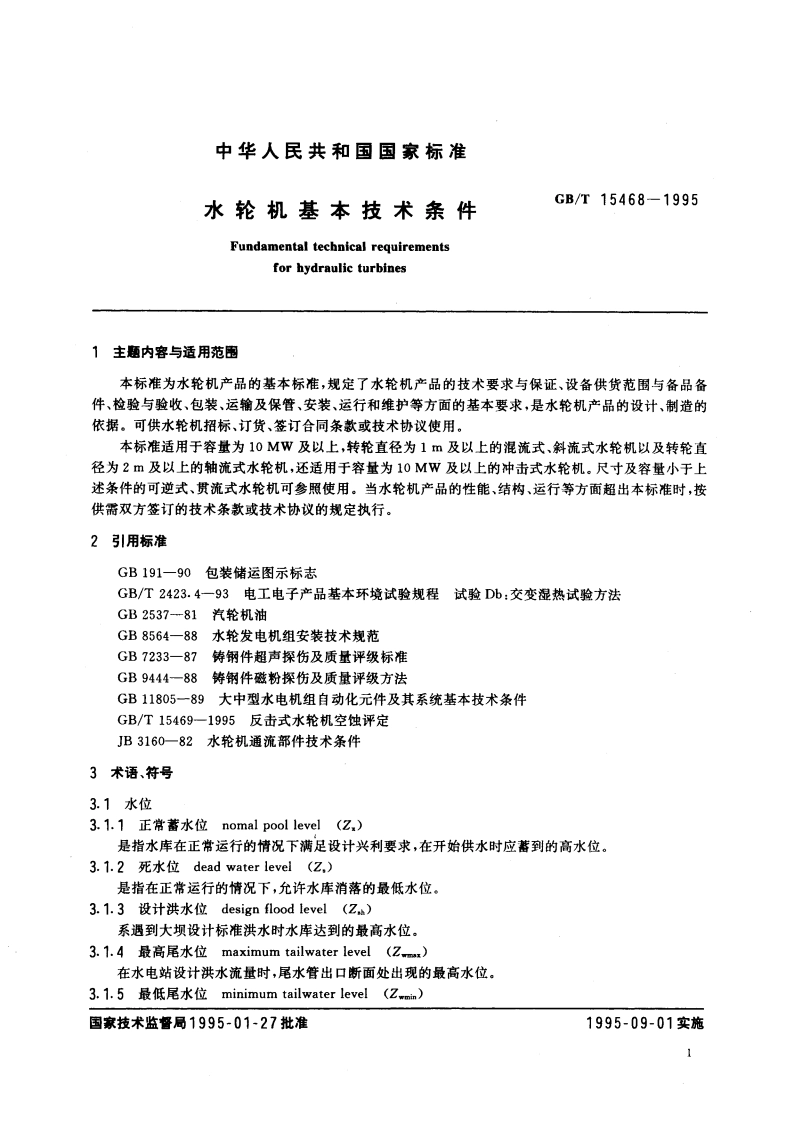

UDC621.224K55GB中华人民共和国国家标准GB/T15468-1995水轮机基本技术条件Fundamental technical requirementsfor hydraulic turbines1995-01-27发布1995-09-01实施国家技术监督局发布中华人民共和国国家标准水轮机基本技术条件GB/T15468-1995Fundamental technical requirementsfor hydraulic turbines1主题内容与适用范围本标准为水轮机产品的基本标准，规定了水轮机产品的技术要求与保证、设备供货范围与备品备件、检验与验收、包装、运输及保管、安装、运行和维护等方面的基本要求，是水轮机产品的设计、制造的依据。可供水轮机招标、订货、签订合同条款或技术协议使用。本标准适用于容量为10MW及以上，转轮直径为1m及以上的混流式，斜流式水轮机以及转轮直径为2m及以上的轴流式水轮机，还适用于容量为10MW及以上的冲击式水轮机。尺寸及容量小于上述条件的可逆式、贯流式水轮机可参照使用。当水轮机产品的性能、结构、运行等方面超出本标准时，按供箭双方签订的技术条款或技术协议的规定执行。2引用标准GB191一90包装储运图示标志GB/T2423.4一93电工电子产品基本环境试验规程试验Db:交变湿热试验方法GB2537一81汽轮机油GB8564一88水轮发电机组安装技术规范GB7233一87铸钢件超声探伤及质量评级标准GB9444一88铸钢件磁粉探伤及质量评级方法GB11805一89大中型水电机组自动化元件及其系统基本技术条件GB/T15469一1995反击式水轮机空蚀评定JB3160一82水轮机通流部件技术条件3术语、符号3.1水位3.1.1正常蓄水位nomal pool level(Z.)是指水库在正常运行的情况下满足设计兴利要求，在开始供水时应落到的高水位。3.1.2s死水位dead water level(Z,)是指在正常运行的情况下，允许水库消落的最低水位。3.1.3设计洪水位design flood level(Zs)系遇到大坝设计标准洪水时水库达到的最高水位。3.1.4最高尾水位maximum tailwater level(Zm.）在水电站设计洪水流量时，尾水管出口断面处出现的最高水位。3.1.5最低尾水位minimum tailwater level(Z,m)国家技术监督局1995-01-27批准1995-09-01实施GB/T15468-19953.6.4额定功率rated power(P,)由设计或合同规定的铭牌功率。3.6.5最优工况功率optimum operating condition power(P)水轮机在最优工况下运行时的输出功率。3.7水轮机转轮公称直径3.7.1混流式转轮公称直径Francis turbine runner diameter D,(逐步向国际标准D,过渡)指转轮叶片出水边正面和下环相交处的直径（见图示）。3.7.2轴流式转轮公称直径Kaplan turbine runner diameter(D,)指转轮叶片轴线外缘处的最大直径。（包括：斜流式和贯流式）3.7.3冲击式转轮公称直径impulse turbine runner diameter(D)指转轮水斗和射流中心线直径相切处的直径（即节圆直径）。c图1水轮机公称直径示意3.8水轮机效率3.8.1效率efficiency()水轮机输出功率与其输入功率的比值。3.8.2加权平均效率weighted average efficiency(7.)计算公式如下：.=(W7+W2+W+)/W=(EW7.)/EW式中：刀：一根据电站具体条件确定的不同水头与不同负荷下水轮机效率；W,一与各刀相对应的负荷历时或电能加权系数。3
