水轮机筒形阀基本技术条件 GBT 30141-2013.pdf

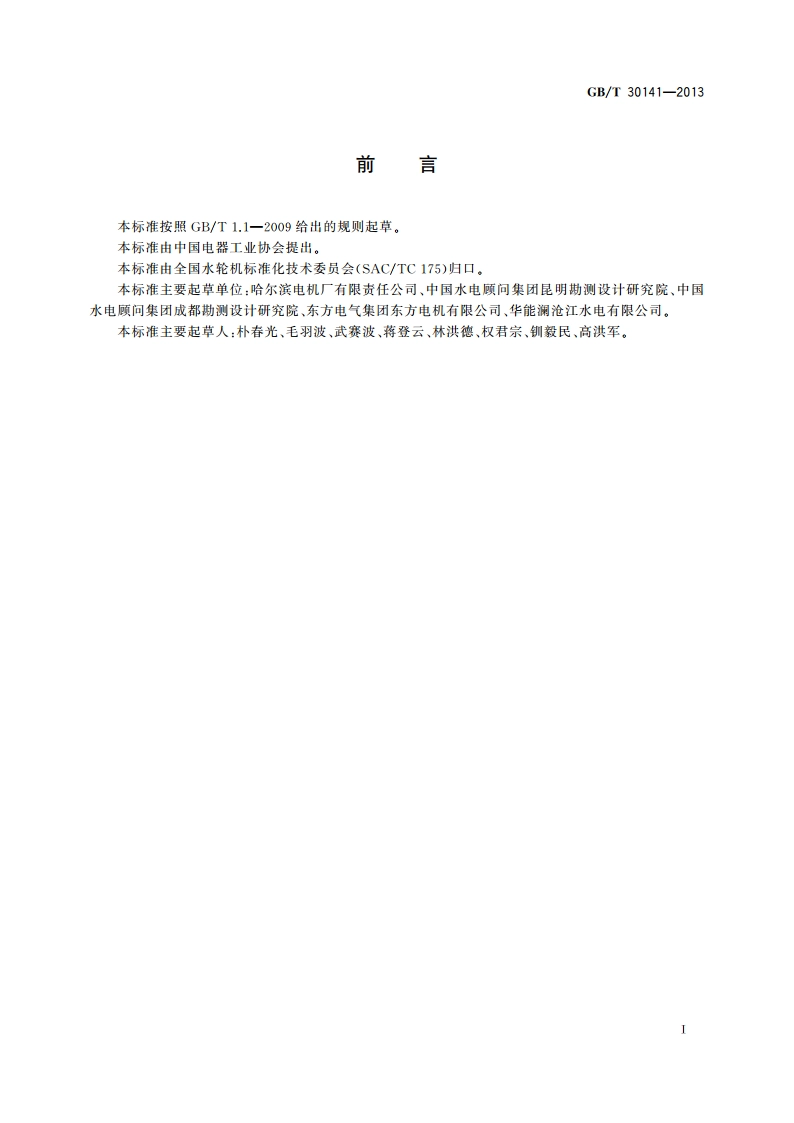

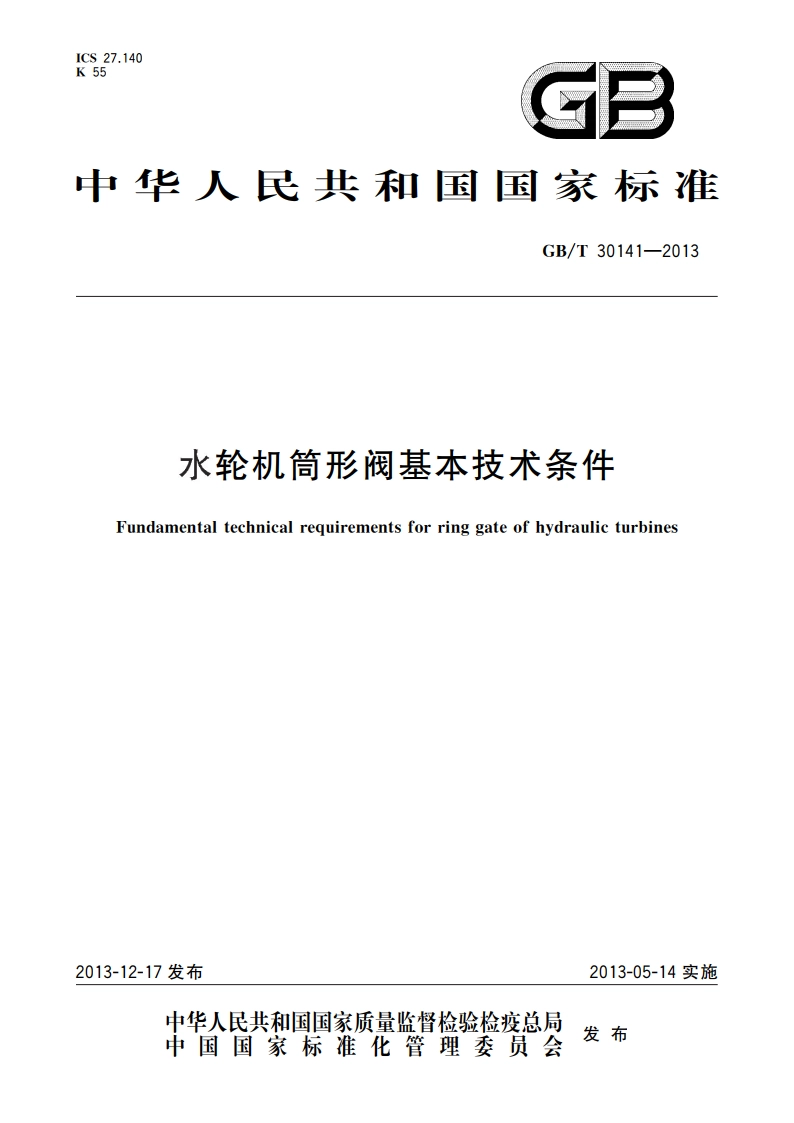

ICS27.140K55中华人民共和国国家标准GB/T30141一2013水轮机筒形阀基本技术条件Fundamental technical requirements for ring gate of hydraulic turbines2013-12-17发布2013-05-14实施中华人民共和国国家质量监督检验检按总局中国国家标准化管理委员会发布GB/T30141-2013前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国电器工业协会提出。本标准由全国水轮机标准化技术委员会(SAC/TC175)归口，本标准主要起草单位：哈尔滨电机厂有限责任公司、中国水电顾问集团昆明测设计研究院、中国水电顾问集团成都勘测设计研究院、东方电气集团东方电机有限公司、华能澜沧江水电有限公司。本标准主要起草人：朴春光、毛羽波、武赛波、蒋登云、林洪德、权君宗、钏毅民、高洪军。IGB/T30141-2013水轮机筒形阀基本技术条件1范围本标准规定了水轮机筒形阀的基本技术条件和型号编制方法。本标准适用于公称直径3000mm以上的筒形阀。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB150(所有部分)压力容器GB/T191包装储运图示标志GB/T8564水轮发电机组安装技术规范GB/T2900.45电工术语水电站水力机械设备GB/T7596电厂运行中汽轮机油质量GB/T28546大中型水电机组包装、运输和保管规范ISO4406液压油清洁度标准(Hydraulie fluid power-一Fluids一Mothod for coding the level ofcontamination by solid particles)ASME SECTION-川-1锅炉及压力容器第卷第1分册：压力容器建造规则(Boiler and pres-sure vessel code-2010 Edition I-Rules for construction of pressure vessels division 1)3术语和定义GB/T2900.45界定的以及下列术语适用于本文件。3.1筒形阀公称直径nominal diameter of ring gateD筒形阀的外圆直径，单位为毫米(mm)。3.2最大静水头maximum static headH.筒形阀关闭后，导水机构水平中心线至上游最高水位所形成的水柱高，单位为米(m)。3.3最大静水压maximum static pressurePe筒形阀关闭后，导水机构水平中心线至上游最大水位所形成的水压，单位为兆帕(MP)。3.4最高瞬态压力maximum momentary pressurepm mas过度过程中，在导水机构水平中心线处所产生的最高表计压力，单位为兆帕(MP)。GB/T3014120133.5设计压力design pressurePa用于简形阀过流部件强度设计的压力，应不低于水轮机过度过程中出现的最高瞬态压力，单位为兆帕(MPa)。3.6开度openings筒形阀的实际行程y与全行程Y的比值，用百分比表示，3.7偏差（或偏差值）deviationS筒形阀在任意开度位置，任意两个接力器位置差值的绝对值，单位为(mm)。S=|S:-S,|i=1N；j=N1式中：N一接力器数量。3.8最大极限偏差maximum deviation AS当筒形阀的偏差值逐渐变大时，筒形阀就可能机械卡死，把机械卡死的偏差临界值，称为最大极限偏差，单位为(mm)。注：最大极限偏差是由阀门结构设计所决定，是筒形阀控制的基础量值。3.9同步synchronization当简形阀的偏差值S40%S时，可认为接力器同步（表现为筒形阀同步）。注：理论上，简形阀同步时，其偏差值S=0,3.10失步loss of synchroni7 ation当筒形阀的偏差值40%SmS80%S时，认为接力器失步（表现为筒形阀失步）。注：当筒形阀失步时，筒形阀控制系统应进行纠偏。3.11纠编rectification of deviation当筒形阀出现失步时，控制系统能够自动消除失步，使接力器恢复到同步状态（表现为筒形阀同步)。3.12卡阻blocking当筒形阀的偏差值S80%S或筒形阀连续纠偏3次后无效时，认为筒形阀卡阻。3.13动水关闭shutdown in flow在机组带上负荷并且导叶不动作情况下关闭筒形阀的操作。4技术要求4.1基本要求4.1.1筒形阀及液压系统的承压部件的设计、制造、检验应符合GB150或ASME第卷第一分册的2
