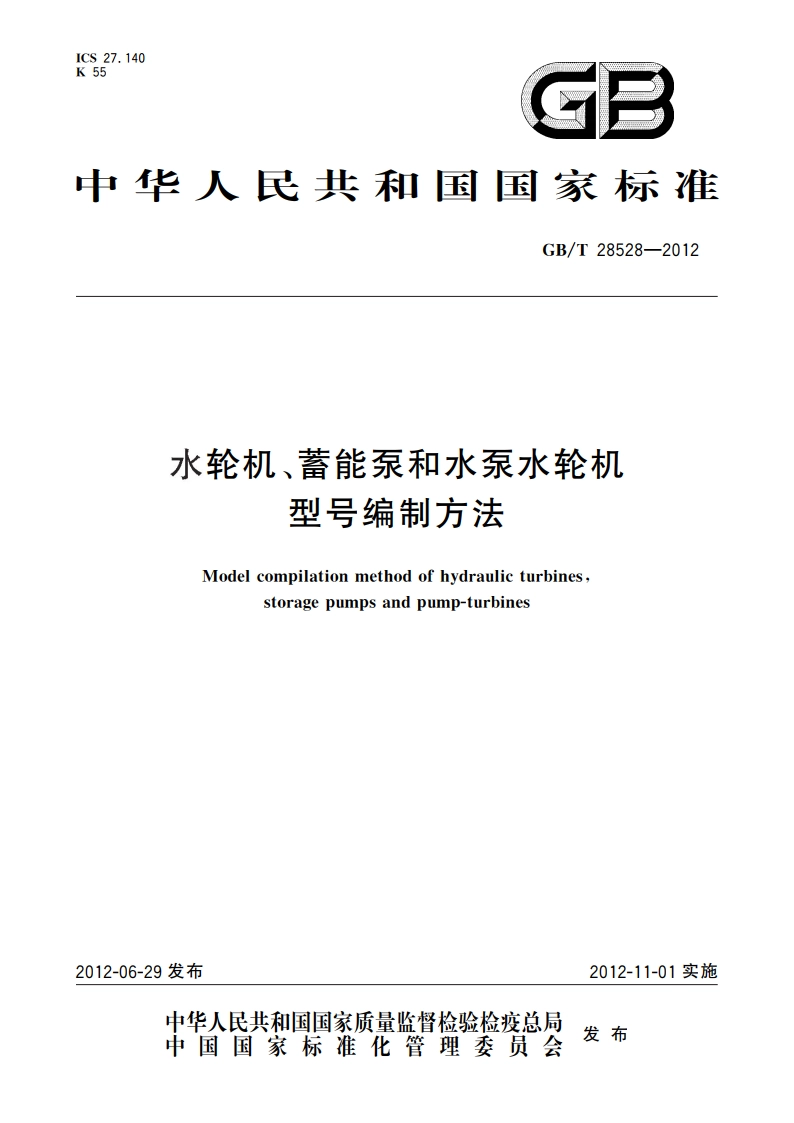

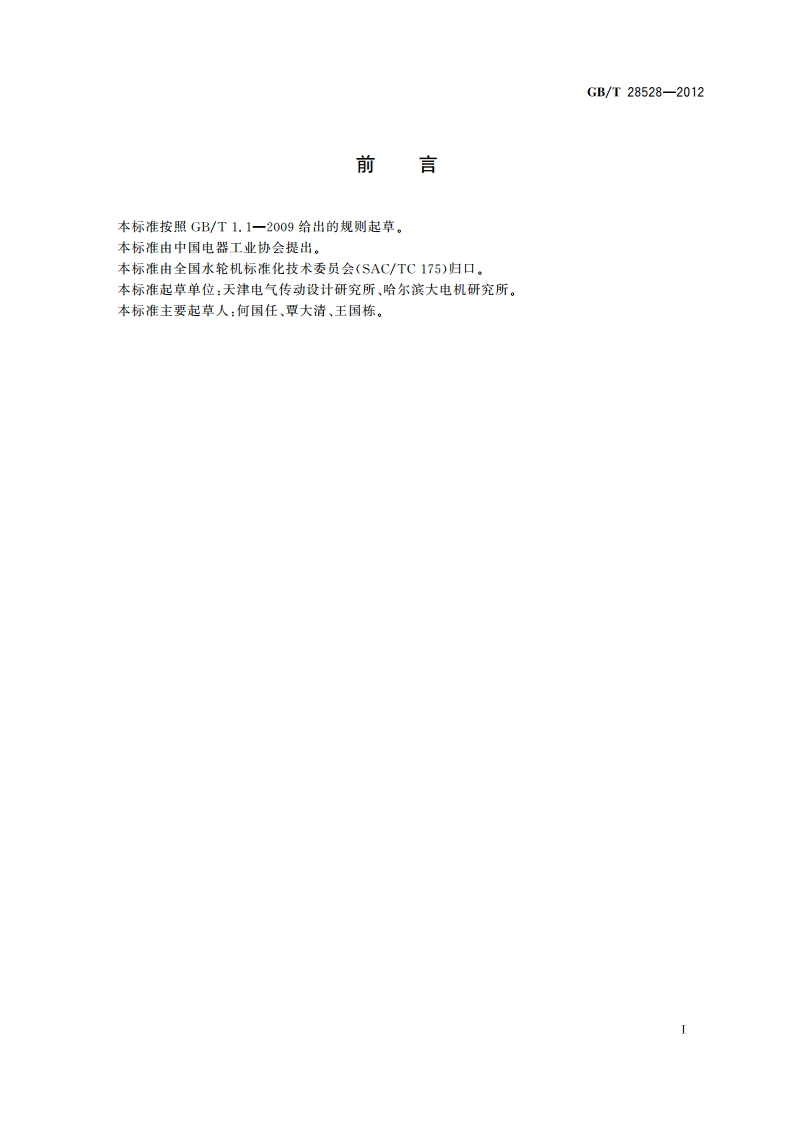

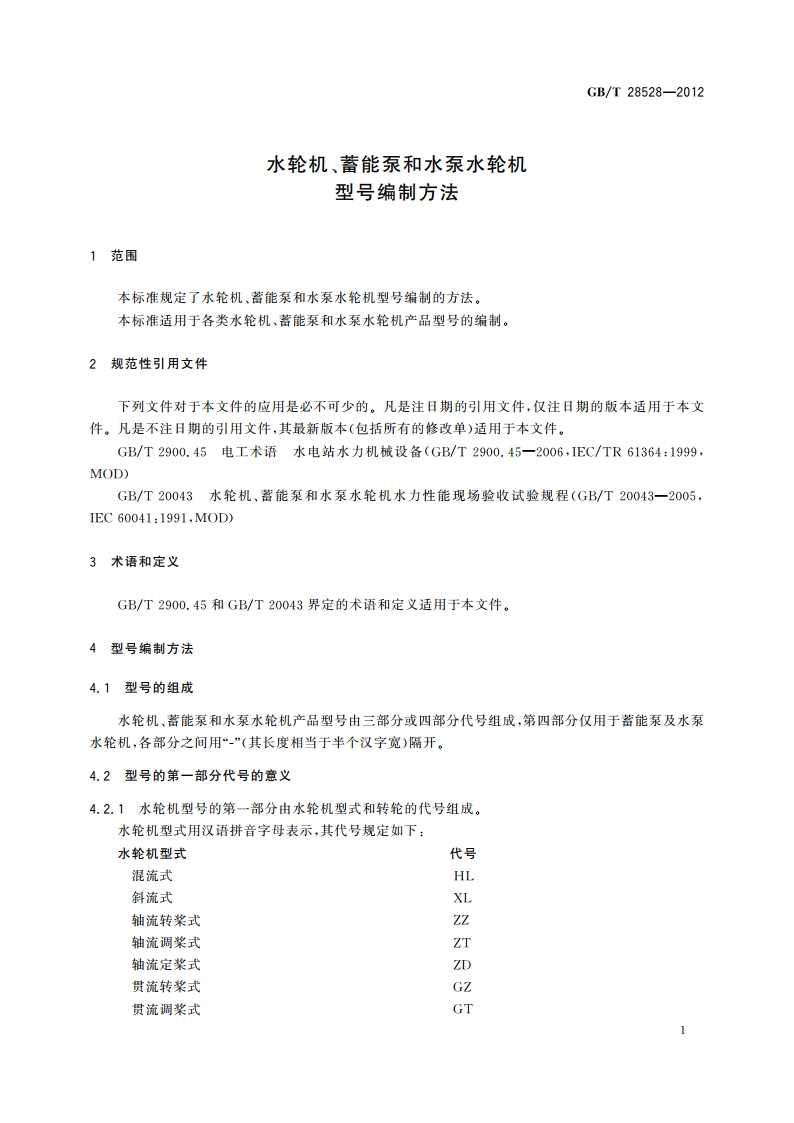

ICS27.140K55B中华人民共和国国家标准GB/T28528-2012水轮机、蓄能泵和水泵水轮机型号编制方法Model compilation method of hydraulic turbines,storage pumps and pump-turbines2012-06-29发布2012-11-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T28528-2012前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国电器工业协会提出。本标准由全国水轮机标准化技术委员会(SAC/TC175)归口，本标准起草单位：天津电气传动设计研究所、哈尔滨大电机研究所。本标准主要起草人：何国任，罩大清、王国栋。GB/T28528-2012示例：一级混流式水轮机配二级混流泵HL/2BHL冲击式水轮机配五级混流泵CJ/5BHL水轮机转轮及水泵叶轮代号分别采用：模型转轮编号和/或水轮机原型额定工况比转速以及水泵模型叶轮编号和/或水泵真机额定工况比转速表示，各代号之间采用“/”符号分隔。比转速代号用阿拉伯数字表示，单位为米千瓦(mkW)。4.3型号的第二部分代号的意义型号的第二部分由水轮机、器能泵和水泵水轮机的主轴布置型式和结构特征的代号组成。主轴布置型式用汉语拼音字母表示，其代号规定如下：主轴布置型式代号立轴L卧轴W斜轴X水轮机结构特征用汉语拼音字母表示，其代号规定如下：结构特征代号金属蜗壳J混凝土蜗壳H明槽式M有压明槽式My罐式G全贯流式Q灯泡式P竖并式s虹吸式X轴伸式4.4型号的第三部分代号的意义型号的第三部分由水轮机转轮直径D(以厘米为单位)或转轮直径和其他参数组成，用阿拉伯数字表示：或由水泵叶轮直径D,(以厘米为单位)表示（适用于蓄能泵）：或同时由水轮机转轮直径D1及水泵叶轮直径D(以厘米为单位)表示（适用于组合式水泵水轮机）。对于水斗和斜击式水轮机，型号的第三部分用下列方式表示：转轮直径/喷嘴数目射流直径。对于双击式水轮机，型号的第三部分用下列方式表示：转轮直径/转轮宽度。4.5型号的第四部分代号的意义4.5.1型号的第四部分由原型水泵在电站实际使用范围内的最高扬程(m)和最大流量(m3/s)组成。4.5.2对于蓄能泵，在电站实际使用范围内的最高扬程用阿拉伯数字及单位(m)表示，在电站实际使用范围内的最大流量用阿拉伯数字及单位(m3/s)表示，4.5.3对于可逆式水泵水轮机，用水泵在电站实际使用范围内的最高扬程(m)及最大流量(m3/s)值表示。4.5.4对于组合式水泵水轮机，只用水泵在电站实际使用范围内的最高扬程(m)及最大流量(m3/s)值表示，
