水轮发电机组状态在线监测系统技术导则 GBT 28570-2012.pdf

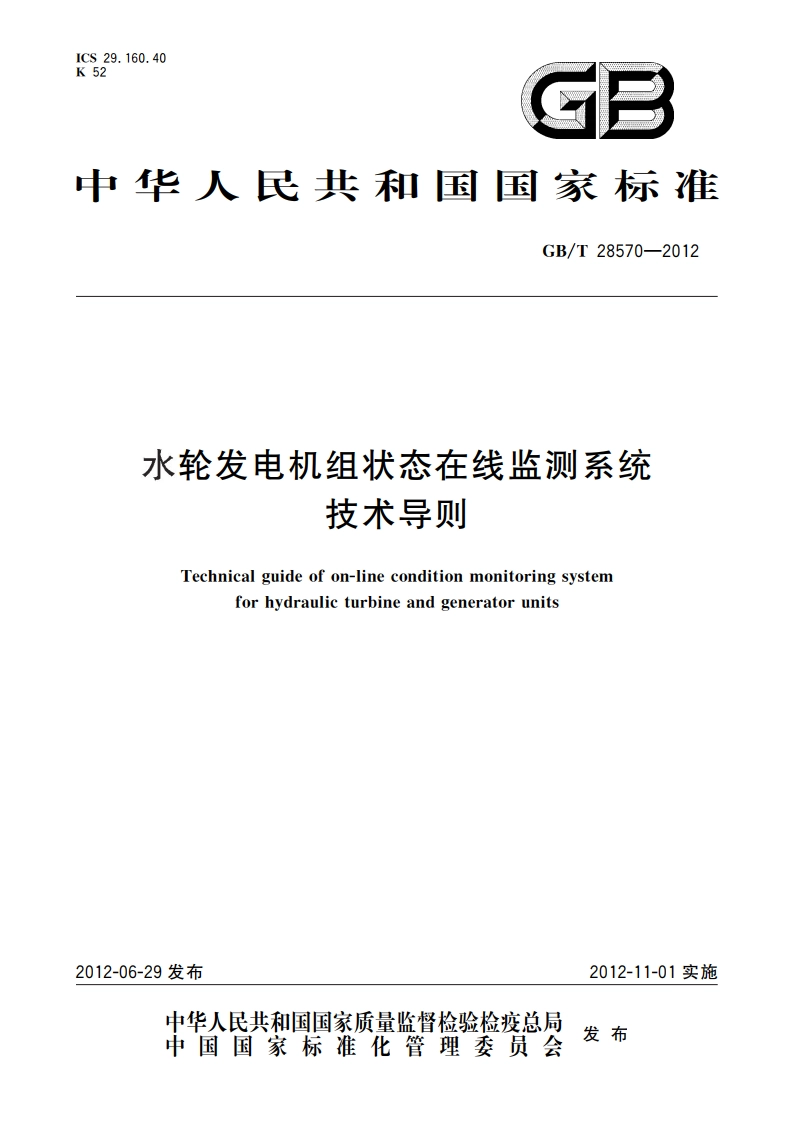

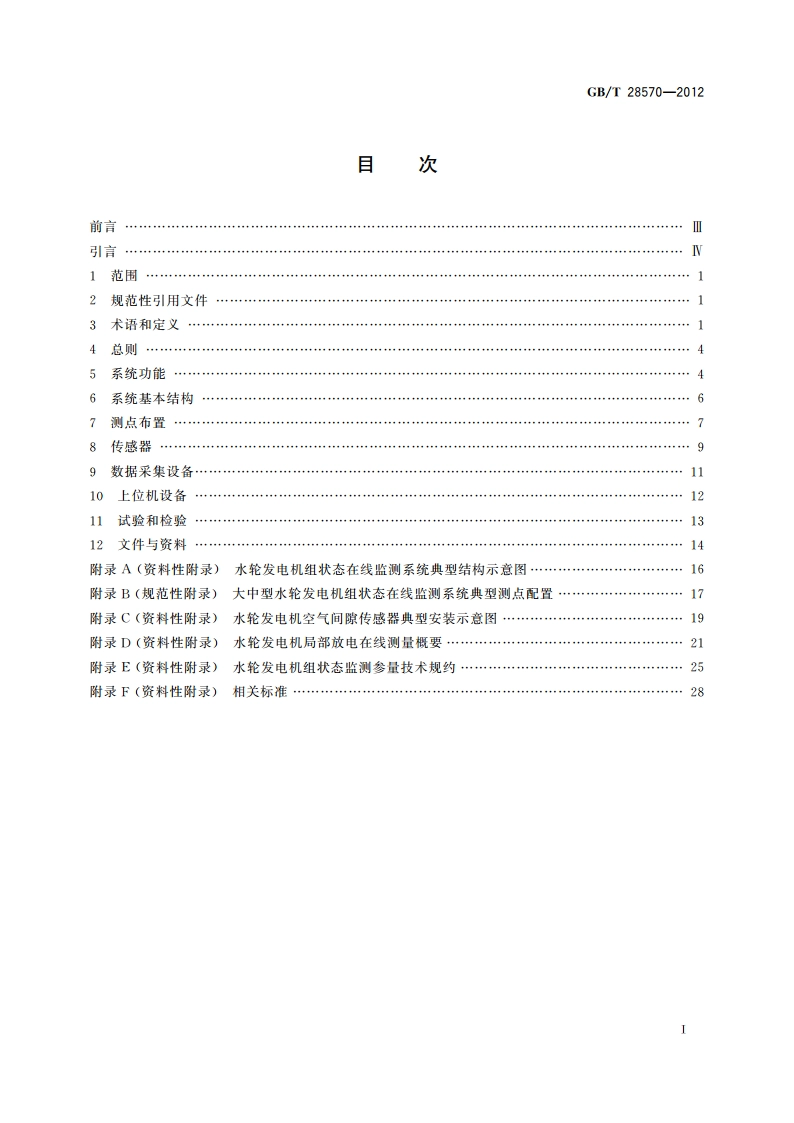

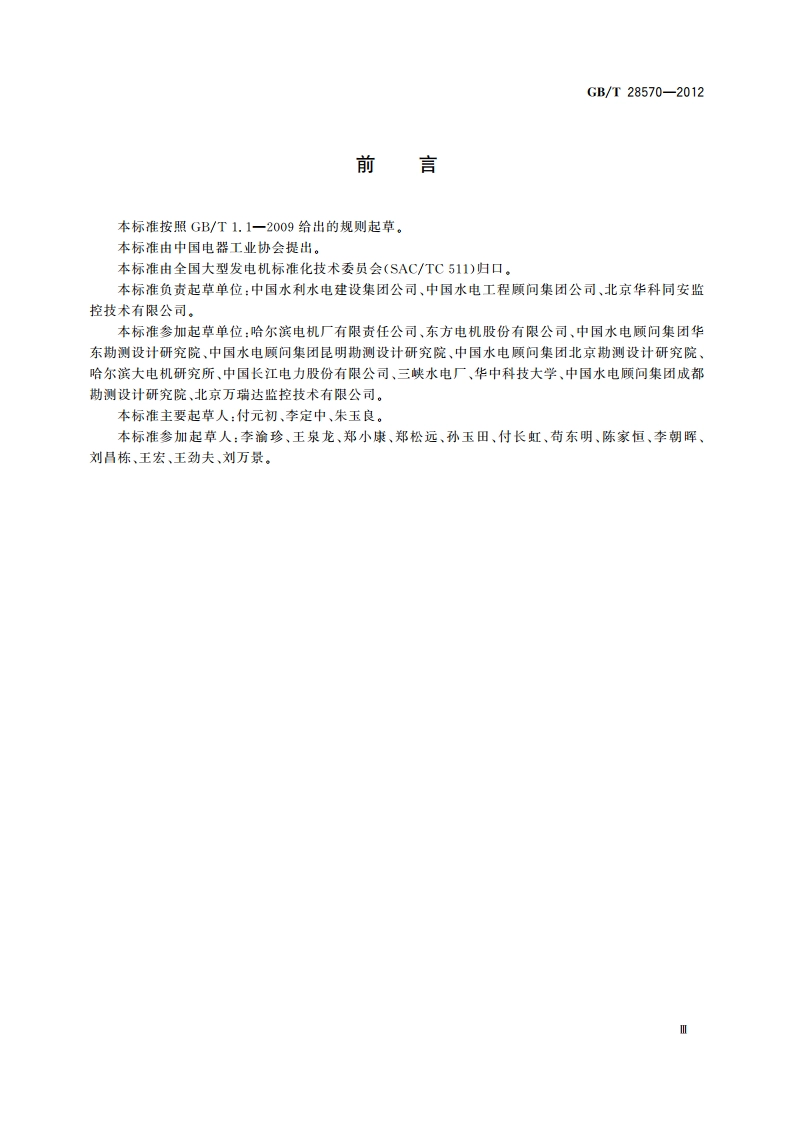

ICS29.160.40K52中华人民共和国国家标准GB/T28570一2012水轮发电机组状态在线监测系统技术导则Technical guide of on-line condition monitoring systemfor hydraulic turbine and generator units2012-06-29发布2012-11-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T28570-2012目次前言引言N】范用2规范性引用文件13术语和定义14总则45系统功能6系统基本结构7测点布置8传感器99数据采渠设备1110上位机设备1211试验和检验12文件与资料14附录A(资料性附录)水轮发电机组状态在线监测系统典型结构示意图16附录B(规范性附录)大中型水轮发电机组状态在线监测系统典型测点配置17附录C(资料性附录)水轮发电机空气间隙传感器典型安装示意图19附录D(资料性附录)水轮发电机局部放电在线测量概要21附录E(资料性附录)水轮发电机组状态监测参量技术规约25附录F(资料性附录)相关标准28GB/T28570-2012前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国电器工业协会提出。本标准由全国大型发电机标准化技术委员会(SAC/TC511)归口。本标准负贵起草单位：中国水利水电建设集团公司、中国水电工程顾问集团公司、北京华科同安监控技术有限公司。本标准参加起草单位：哈尔滨电机厂有限责任公司、东方电机股份有限公司、中国水电顾间集团华东勘测设计研究院、中国水电顾问集团昆明勘测设计研究院、中国水电顾问集团北京勘测设计研究院、哈尔滨大电机研究所、中国长江电力股份有限公司、三峡水电厂、华中科技大学、中国水电顾问集团成都彻测设计研究院、北京万瑞达监控技术有限公司。本标准主要起草人：付元初、李定中、朱玉良。本标准参加起草人：李渝珍、王泉龙、郑小康、郑松远、孙玉田、付长虹、苟东明、陈家恒、李朝晖、刘昌栋、王宏、王劲夫、刘万景。GB/T28570-2012引言本标准以导则的形式初步规定了机组状态在线监测系统的功能和基本结构，监测参量主要包括振动、摆度、轴向位移、压力脉动、空气间隙、磁通密度以及局部放电等，力求从技术模式上规范水电机组状态在线监测技术的应用行为，充分发挥状态在线监测系统在机组安全、稳定运行和状态检修方面的辅助作用，以提高新技术的应用效果和电站运行管理水平。本标准同时定义了与水轮发电机组状态在线监测系统有关的专业术语，规范了机组状态在线监测系统的测点布置方案，对传感器、数据采集设备和上位机设备提出了相应的技术要求，并规定了监测参量一股测量方法和数据提供的技术规约。本标准还对系统设备本身的出厂和现场性能检验、测试项目作出了一般规定，并对随设备提供的相关技术文件给以明确。机组状态在线监测系统的具体应用将针对不同的监测对象和参量由用户根据需要自行确定。本标准将随机组状态在线监测系统的工程应用和技术进步而适时修订。6GB/T28570-2012水轮发电机组状态在线监测系统技术导则1范围本标准定义了水轮发电机组状态在线监测系统的专业术语，提出了状态在线监测系统的系统功能、基本结构、测点布置以及相关技术要求，适用于水电站各种类型水轮发电机组的状态在线监测系统的设计、制造和运行管理。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T8564水轮发电机组安装技术规范GB/T18482可逆式抽水蓄能机组启动试验规程DL/T507水轮发电机组启动试验规程IEEE1434一2005旋转电机局部放电测量试用导则(IEEE Trial一Use Guide to theMeasurement of Partial Discharges in Rotating Machinery)3术语和定义下列术语和定义适用于本文件。3.1水轮发电机组状态在线监测系统on-line condition monitoring system for hydraulic turbine andgenerator units实时在线监测水轮发电机组各部位运行状态的测量系统。3.2键相信号key phase水轮发电机组状态在线监测系统在主轴上的基淮方位信号。3.3振动vibration机组各部件指定点相对于平衡位置随时间的往复位移变化。3.4摆度run-out水轮发电机组主轴某部位相对于该部位邻近固定部件的径向振动，又称轴相对振动。3.5压力脉动pressure pulsation在选定时段内流道内液体压力相对于平均值的往复变化。1
