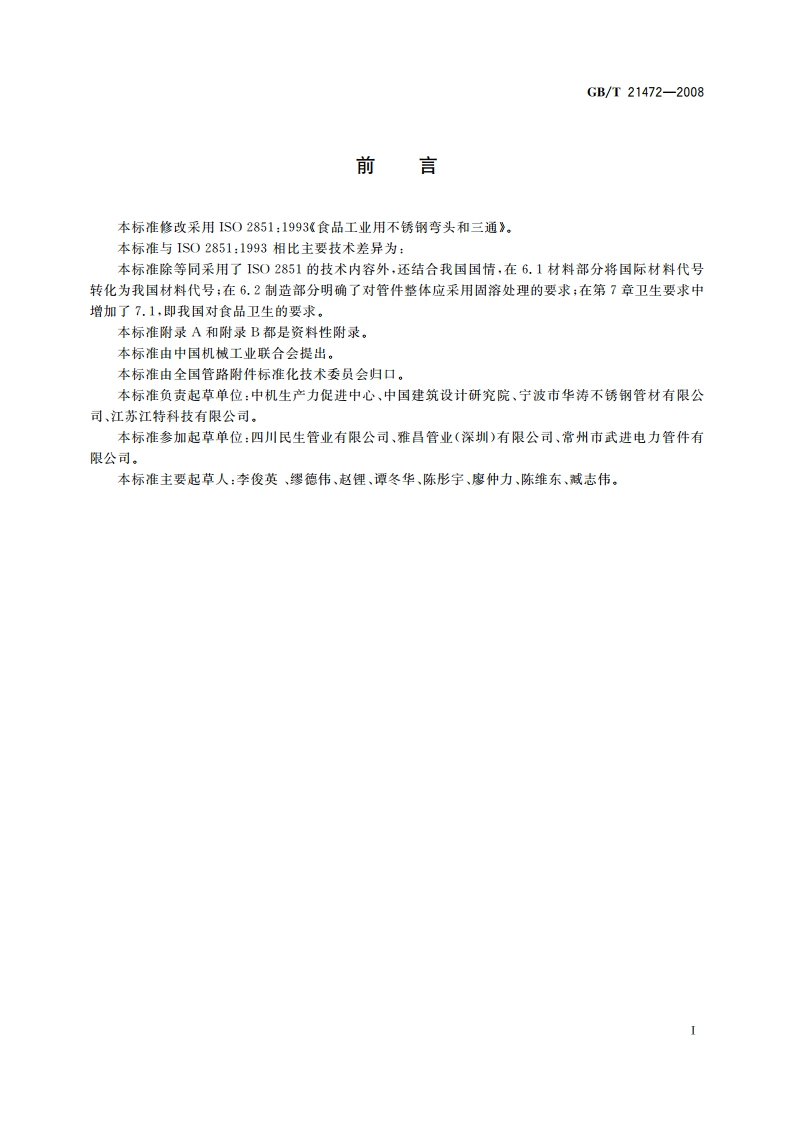

GB/T21472-2008前言本标准修改采用IS02851:1993食品工业用不锈钢弯头和三通。本标准与1S02851:1993相比主要技术差异为：本标准除等同采用了IS02851的技术内容外，还结合我国国情，在6.1材料部分将国际材料代号转化为我国材料代号，在6.2制造部分明确了对管件整体应采用固溶处理的要求：在第7章卫生要求中增加了7.1，即我国对食品卫生的要求。本标准附录A和附录B都是资料性附录。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准负责起草单位：中机生产力促进中心、中国建筑设计研究院、宁波市华涛不锈钢管材有限公司、江苏江特科技有限公司。本标准参加起草单位：四川民生管业有限公司、雅昌管业（深圳）有限公司、常州市武进电力管件有限公司。本标准主要起草人：李俊英、缪德伟、赵埋、谭冬华、陈形宇、廖仲力、陈维东、域志伟。GB/T21472-2008表1弯头和三通尺寸单位为毫米公称尺寸管子外径壁厚垂直度公差TunLDNDLimleP12101.045250.10.212.71517.21.055250.20.32021.31.060250.20.325251.2,1.665250.30.53233.71.2,1.680250.30.540401.2,1.690250.40.650511.2,1.6110300.50.86563.51.6135350.71.07576.11.6155380.81.08088.92.0175380.91.3100101.62.0195381.01.4125139.72.0250381.41.8150168.32.6295381.72.2200219.12.6370382.32.8注：当弯头或三通直接与管子焊接时，L为端面到中心线的长度。如果弯头或三通带有接头，则L包括接头的长度在内。4.2尺寸公差4.2.1直线长度L1的外径公差D101.6mm时，直线长度L,的外径公差应符合GB/T17395中D4级的规定：D101.6mm时，直线长度L1的外径公差应符合GB/T17395中D3级的规定。4.2.2直线长度L1上的厚度公差直线长度L,上厚度T的公差应符合GB/T17395中S3A级的规定。4.2.3端面对中心线L的公差D1o1.6mm时，端面对中心线L的公差应为+0.5mm:0D101.6mm时，端面对中心线L的公差应为+)mm,4.3垂直度公差4.3.1端面对直线长度的垂直度公差PP的数值在表1中规定。验收试验的方法参见附录A,本方法适用于所有规格的弯头和三通。4.3.2端面对端面的垂直度公差PP的数值在表1中规定。验收试验的方法参见附录B。本方法适用于所有规格的弯头和三通。5表面粗箍度表面粗糙度应符合GB/T1031的规定，具体要求如下：精加工表面Ra1m;GB/T21472-2008其他表面Ra2.5m;焊缝的表面粗糙度不应超过Ry=16m。6技术要求6.1材料弯头和三通应使用不锈钢，常用材料牌号为0Cr18Ni9、00Cr19Ni10、0Cr17Ni12Mo2和00Cr17Ni14Mo2,其技术要求应符合GB/T12771等相关标准的规定。管件材料应与管子材料相一致。6.2制造弯头和三通可采用弯曲、挤压，模压等冷加工和热加工方法成形。管件整体应采用固溶处理，内外表面处理可采用抛光或饨化工艺。弯头和三通可采用焊接钢管或无缝钢管制造。当使用纵向焊接钢管制造时，应满足下列要求：一对于弯头，焊缝应平行于弯头的中心线，并垂直于弯头的端面：一对于三通，焊缝应平行于三通的中心线及支管的端面。7卫生要求7.1用于饮用净水、生活饮用水和食品工业的弯头和三通，其卫生要求应符合GB/T17219和生活饮用水输配水设备及防护材料卫生安全评价规范的规定。7.2弯头和三通的内外表面应清洁和光滑，焊缝表面应无裂纹、气孔、咬边等妨碍使用的缺陷。其外表面不允许有明显的凹凸不平和超过壁厚负偏差的划痕。
