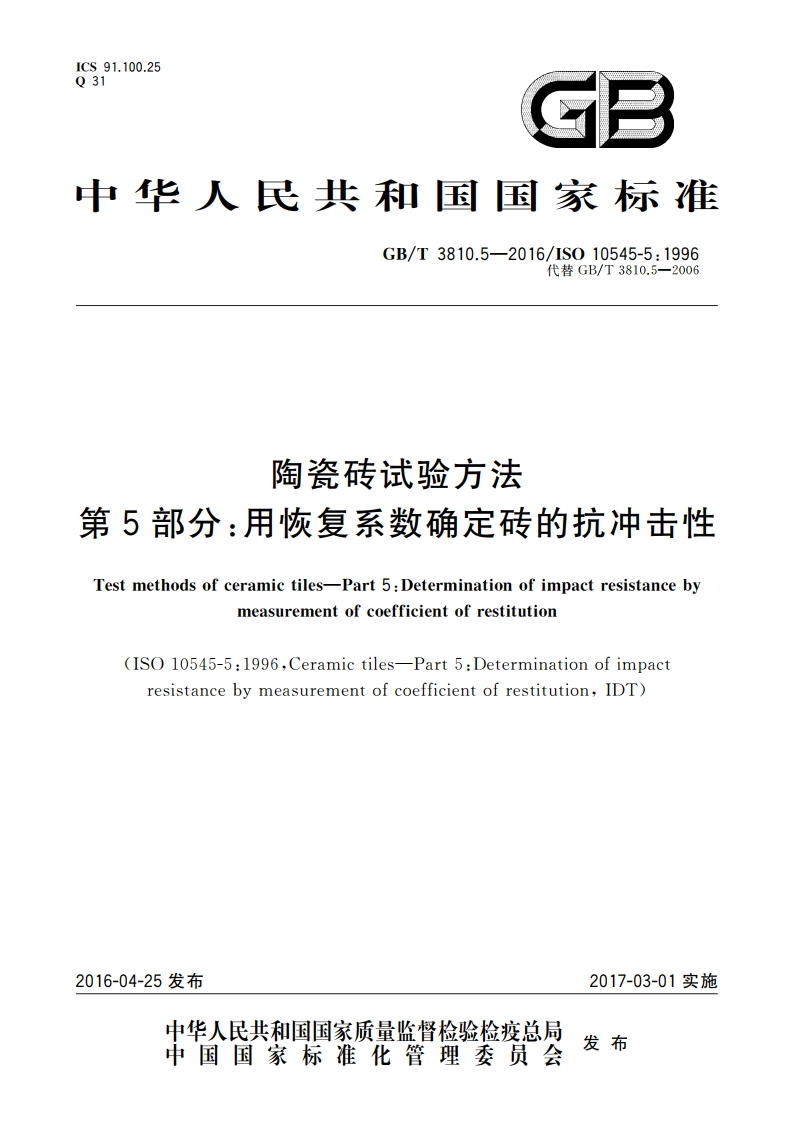

陶瓷砖试验方法 第5部分用恢复系数确定砖的抗冲击性 GBT 3810.5-2016.pdf

GB/T3810.5-2016/1S010545-5:19965.4环氧树脂粘合剂这种粘合剂应不含增韧成分。一种合适的粘合剂是由表氯醇和二苯酚基丙烷反应生成的环氧树脂2份（按质量计）和作为硬化剂的活化了的胺1份（按质量计）组成。用粒子计数器或其他类似方法测定的平均粒度为5.5m的纯二氧化硅填充物同其他成分以合适的比例充分混合后形成一种不流动的混合物。5.5试验部件的安装在制成的混凝土块表面上均匀地涂上一层2厚的环氧树脂粘合剂。在3个侧面的中间分别放3个直径为1.5mm钢质或塑料制成的间隔标记，以便于以后将每个标记移走。将规定的试样正面朝上压紧到粘合剂上，同时在轻轻移动3个间隔标记之前将多余的粘合剂刮掉。试验前使其在温度为23士2和相对湿度为50%土5%的条件下放3d。如果瓷砖的面积小于75mm75mm也可以用来测试。放一块瓷砖使它的中心与混凝土的表面相一致，然后用瓷砖将其补成75mm75mm的面积。100908006050403020曲线A10曲线B00.1250.250.51.0204.08.0骨料粒度/mm图2最大颗粒为8mm的砂石级配曲线6步骤用水平旋钮调节落球设备(4.2)以使钢架垂直。将试验部件放到电磁铁的下面，使从电磁铁中落下的钢球(4.1)落到被紧固定位的试验部件的中心，将试验部件放到支架上，将试样的正面向上水平放置。使钢球从1m高处落下并回跳。通过合适的探测装置测出回跳高度（精确至士1mm)进而计算出恢复系数。3
