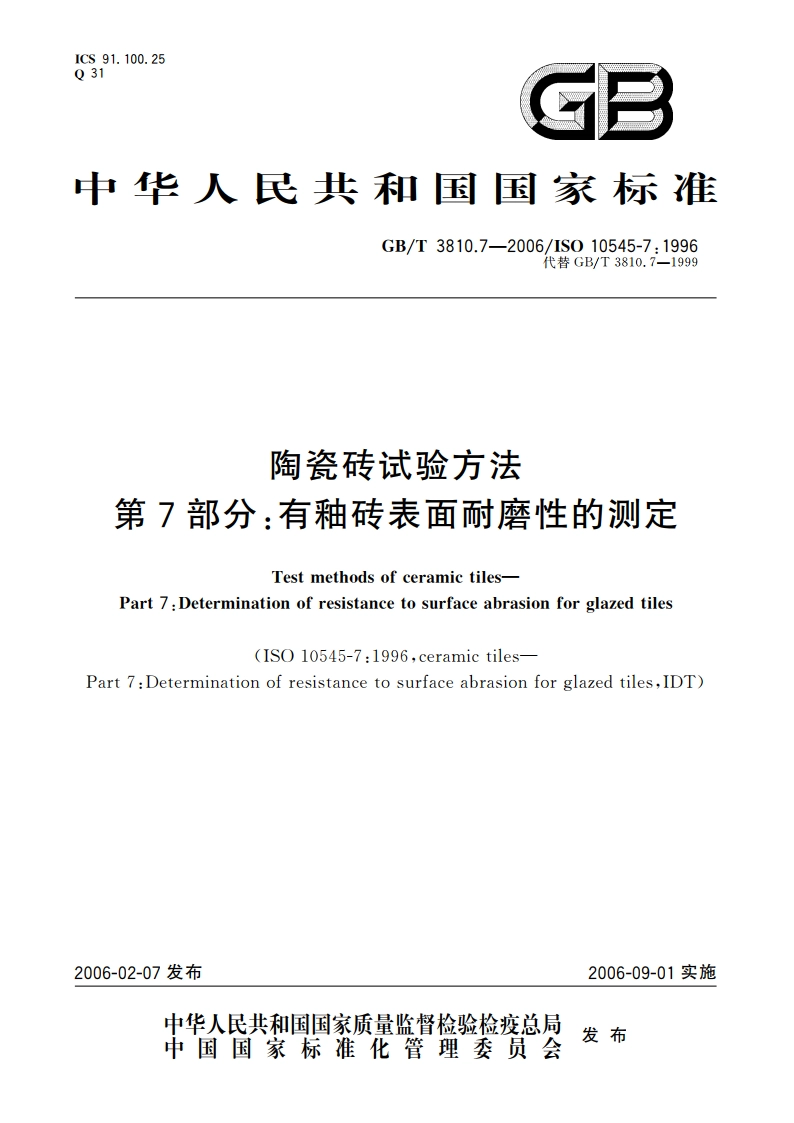

陶瓷砖试验方法 第7部分：有釉砖表面耐磨性的测定 GBT 3810.7-2006.pdf

GB/T3810.7-2006/ISO10545-7:1996陶瓷砖试验方法第7部分：有釉砖表面耐磨性的测定1范围GB/T3810的本部分规定了测定各种施釉陶瓷砖表面耐磨性的试验方法。2规范性引用文件下列文件中的条款通过GB/T3810的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。ISO8486-1粘结磨料粒度分析粒度分布的定义和测定第1部分：粗磨粒从F4-F220GB/T3810.14陶瓷砖试验方法第14部分：耐污染性的测定(GB/T3810.14-2006,ISO 10545-14:1995,IDT)3原理砖釉面耐磨性的测定，是通过釉面上放置研磨介质并旋转，对已磨损的试样与未磨损的试样的观察对比，评价陶瓷砖耐磨性的方法。4研磨介质每块试样的研磨介质为：直径为5mm的钢球70.0g;直径为3mm的钢球52.5g直径为2mm的钢球43.75g直径为1mm的钢球8.75g符合ISO8684-1中规定的粒度为F80的刚玉磨料3.0g;去离子水或蒸馏水20mL。5设备5.1耐磨试验机耐磨试验机（见图1）由内装电机驱动水平支承盘的钢壳组成，试样最小尺寸为100mm100mm。支承盘中心与每个试样中心距离为195mm。相邻两个试样夹具的间距相等，支承盘以300r/min的转速运转，随之产生22.5mm的偏心距(e)。因此，每块试样做直径为45mm的圆周运动，试样由带橡胶密封的金属夹具固定（见图2）。夹具的内径是83mm,提供的试验面积约为54cm2。橡胶的厚度是9mm,夹具内空间高度是25.5mm。试验机达到预调转数后，自动停机。支承试样的夹具在工作时用盖子盖上。与该试验机试验结果相同的其他设备也可使用。
