陶管吸水率试验方法 GBT 2834-1998.pdf

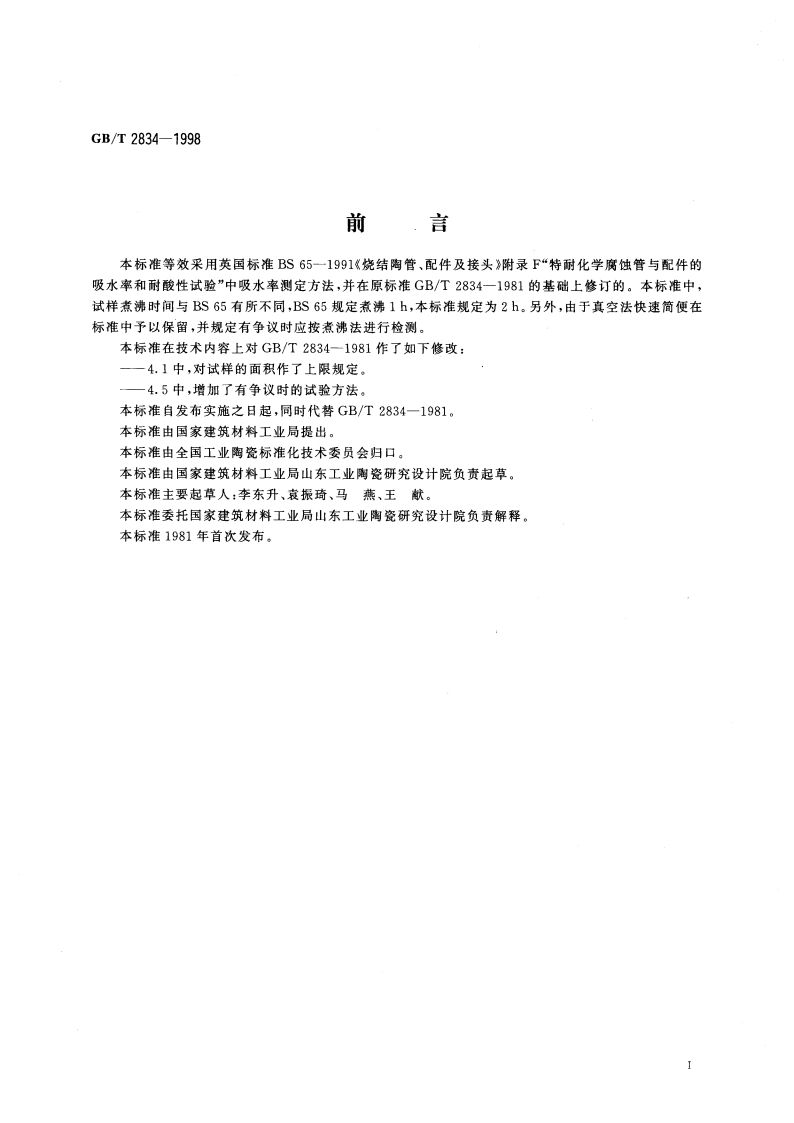

ICS81.060.99Q31GB中华人民共和国国家标准GB/T2834-1998陶管吸水率试验方法Test method for water absorbtion of vitrified clay pipe1998-10-12发布1999-04-01实施国家质量技术监督局发布中华人民共和国国家标准GB/T2834-1998陶管吸水率试验方法代替GB/T2834-1981Test method for water absorbtion of vitrified clay pipe1范围3本标准规定了陶管吸水率试验的试样、试验仪器、试验步骤、结果计算及试验报告等。本标准适用于陶管的吸水率试验。2定义本标准采用下列定义。陶管试样开口气孔所能吸附的水的质量与试样干燥质量之比，称为吸水率，以百分数表示。3试验仪器3.1干燥箱：能自动控制恒温。温差士5，使用温度为150以上。3.2天平：最大称量1kg,感量为0.01g。3.3装有变色硅胶的干燥器。3.4抽真空装置：真空度满足试验要求。3.5可调温盘式电炉及煮沸用的器皿。4试样4.1从三支陶管管身上各取一块单面表面积为50125cm2的筒体作为试样，如图1所示。其中L和L2基本相等。图1试样4.2取样部位应距管插口端面或承口接头处150mm以上，其所有边缘均为破碎断面。并应洗去附着在试样表面的碎屑。4.3试样也可取自抗外压强度和弯曲强度试验后的破管。4.4试样可用不溶于水的颜料作上标记。但颜料的涂覆面积不得超过试样总表面积的1%。国家质量技术监督局1998-10-12批准1999-04-01实施1
