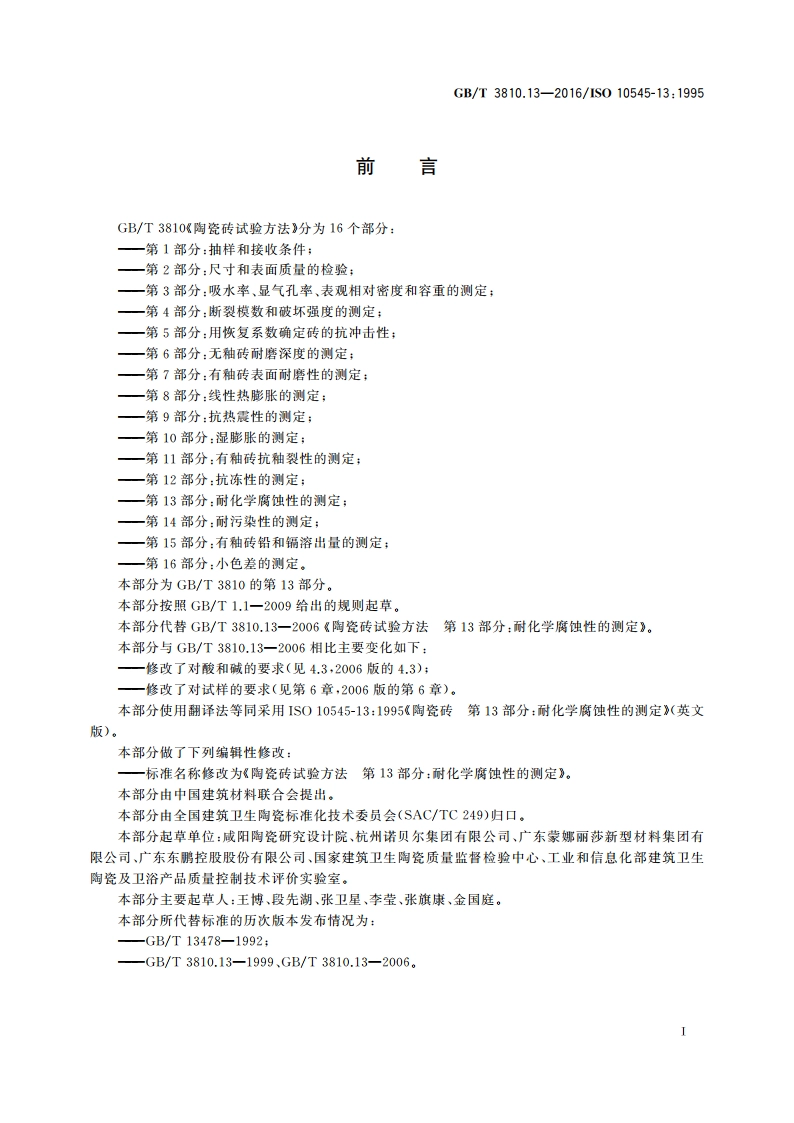

陶瓷砖试验方法 第13部分：耐化学腐蚀性的测定 GBT 3810.13-2016.pdf

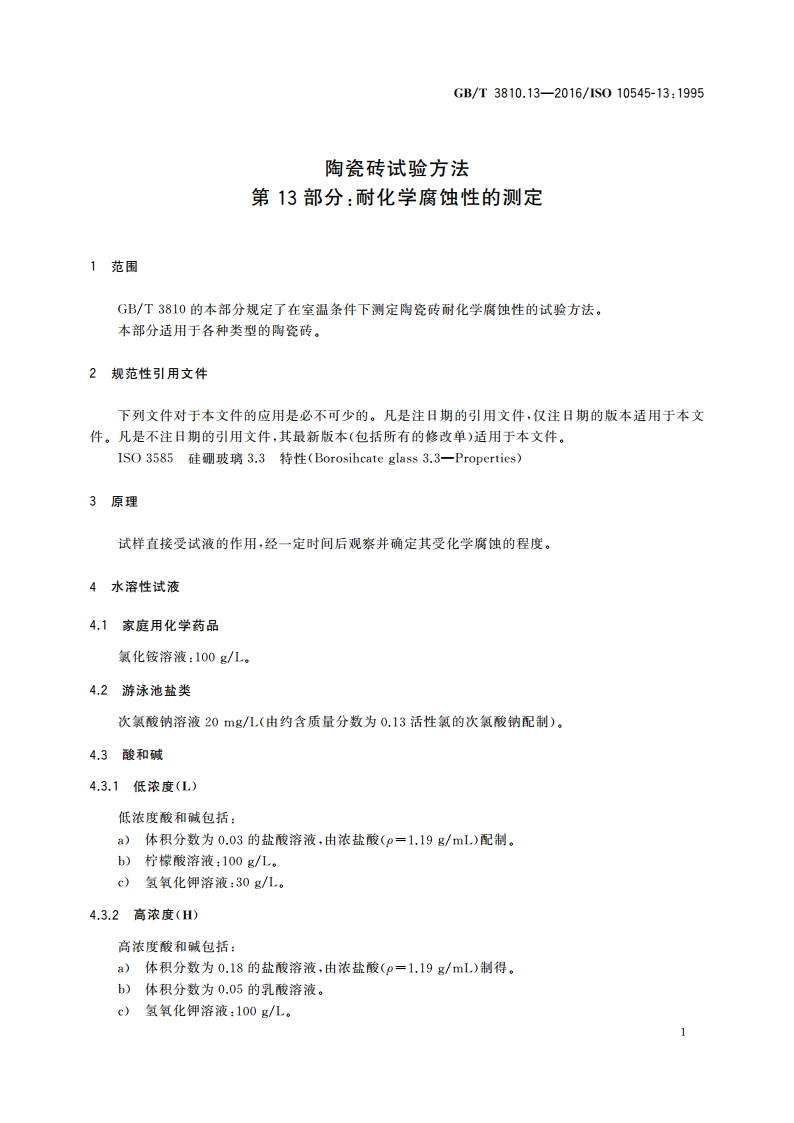

GB/T3810.13-2016/1S010545-13:19955设备5.1带盖容器，用硅硼玻璃(1S03585)或其他合适材料制成。5.2圆筒，用硅硼玻璃(1S03585)或其他合适材料制成的带盖圆筒。5.3干燥箱，工作温度为(110士5)：也可使用能获得相同检测结果的微波、红外或其他干燥系统。5.4麂皮。5.5由棉纤维或亚麻纤维纺织的白布，5.6密封材料（如橡皮泥）。5.7天平，精度为0.05g。5.8铅笔，硬度为HB(或同等硬度)的铅笔。5.9灯泡，40W,内面为白色（如硅化的）。6试样6.1试样的数量每种试液使用5块试样。试样应具有代表性，试样正面局部可能具有不同色彩或装饰效果，试验时应将这些不同特点的部位包含在内，6.2试样的尺寸6.2.1无釉砖：从每块砖样上切取50mm50mm的试样，并至少保持一个边为非切制边。6.2.2有釉砖：使用无损伤的试样，试样可以是整砖或砖的一部分。6.3试样的准备用适当的溶剂（如甲醇），彻底清洗砖的正面。有表面缺陷的试样不能用于试验。7无釉砖试验步骤7.1试液的应用将试样放入干燥箱(5.3)在(110士5)下烘干至恒重。即连续两次称量的差值小于0.1g。然后使试样冷却至室温。采用4.1、4.2、4.3.1及4.3.2所列的试液进行试验。将试样垂直浸入盛有试液的容器(5.1)中，试样浸深25mm。试样的非切割边必须完全浸入溶液中。盖上盖子(5.1)在(202)的温度下保持12d。12d后，将试样用流动水冲洗5d,再完全浸泡在水中煮30in后从水中取出，用拧干但还带湿的麂皮(5.4)轻轻擦拭，随即在(1105)的干燥箱中烘干。7.2试验后的分级在日光或人工光源约3001x的光照条件下（但应避免直接照射），距试样25cm30cm,用肉眼（平时带眼镜的可戴上眼镜)观察试样表面非切割边和切割边浸没部分的变化。砖可划分为下列等级。2
