陶瓷熔块釉化学分析方法 GBT 16537-1996.pdf

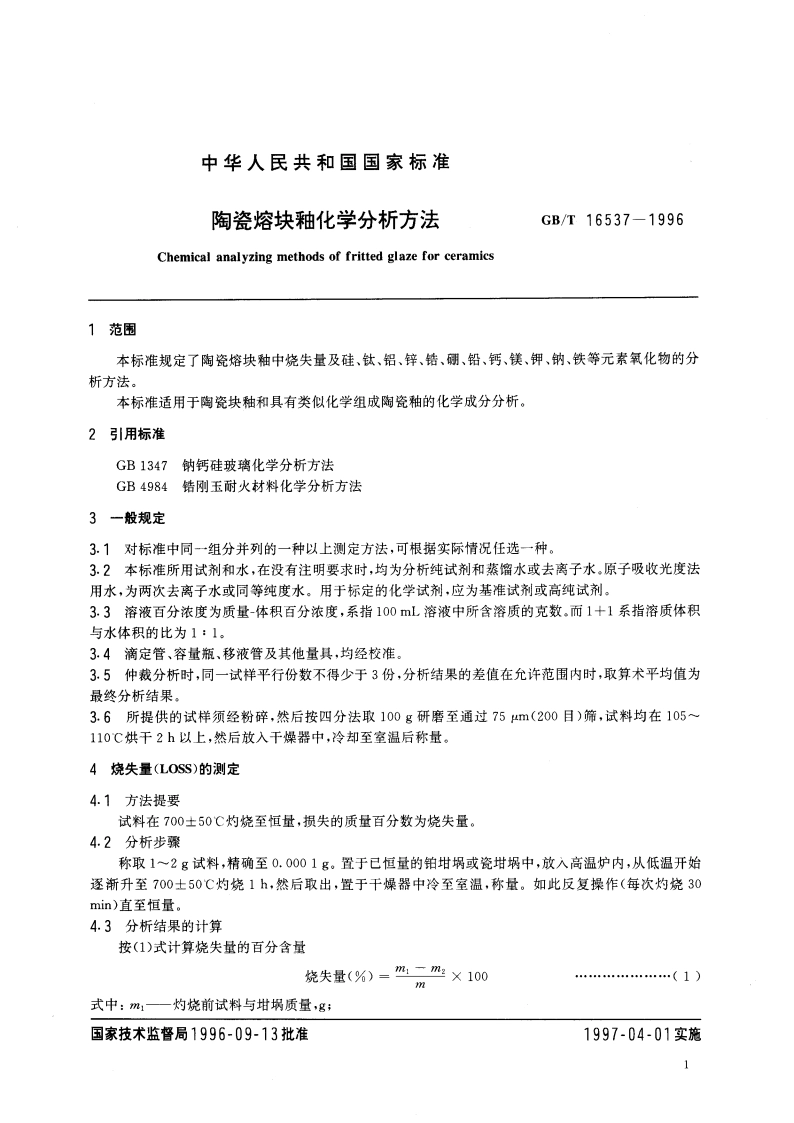

中华人民共和国国家标准陶瓷熔块釉化学分析方法GB/T16537-1996Chemical analyzing methods of fritted glaze for ceramics1范围本标准规定了陶瓷熔块釉中烧失量及硅、钛、铝、锌、锆、硼、铅、钙、镁、钾、钠、铁等元素氧化物的分析方法。本标准适用于陶瓷块釉和具有类似化学组成陶瓷釉的化学成分分析。2引用标准GB1347钠钙硅玻璃化学分析方法GB4984结刚玉耐火材料化学分析方法3一般规定3.1对标准中同一组分并列的一种以上测定方法，可根据实际情况任选一种。3.2本标准所用试剂和水，在没有注明要求时，均为分析纯试剂和蒸馏水或去离子水。原子吸收光度法用水，为两次去离子水或同等纯度水。用于标定的化学试剂，应为基准试剂或高纯试剂。3.3溶液百分浓度为质量-体积百分浓度，系指100mL溶液中所含溶质的克数.而1+1系指溶质体积与水体积的比为1：1。3.4滴定管、容量瓶、移液管及其他量具，均经校准。35仲裁分析时，同一试样平行份数不得少于3份，分析结果的差值在允许范围内时，取算术平均值为最终分析结果。3.6所提供的试样须经粉碎，然后按四分法取100g研磨至通过75m(200目)筛，试料均在105110烘干2h以上，然后放入千燥器中，冷却至室温后称量。4烧失量(L0SS)的测定4.1方法提要试料在700士50灼烧至恒量，损失的质量百分数为烧失量。4.2分析步骤称取12g试料，精确至0.0001g。置于已恒量的铂坩埚或瓷坩埚中，放入高温炉内，从低温开始逐渐升至700士50灼烧1h,然后取出，置于干燥器中冷至室温，称量。如此反复操作（每次灼烧30min)直至恒量。4.3分析结果的计算按(1)式计算烧失量的百分含量烧失量(%)=m一m:100(1)式中：m1一灼烧前试料与坩埚质量，g:国家技术监督局1996-09-13批准1997-04-01实施1
