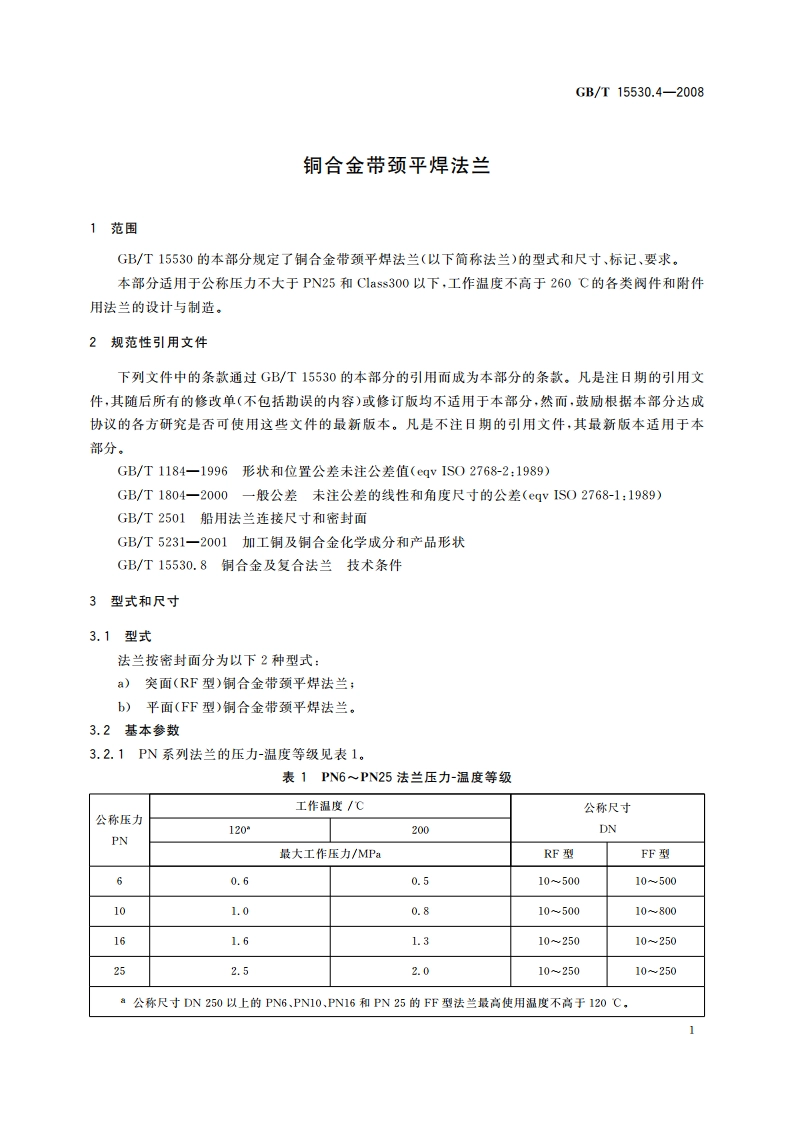

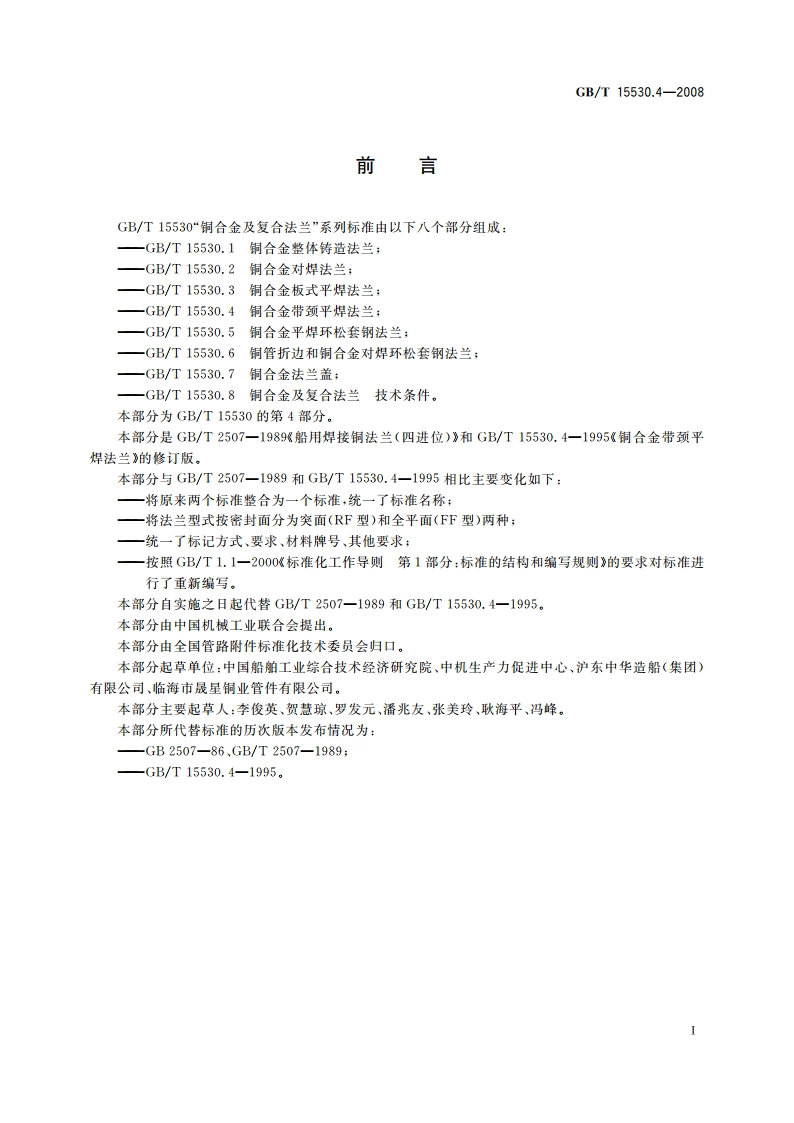

ICS23.040.60J15GB中华人民共和国国家标准GB/T 15530.4-2008代替GB/T2507-1989,GB/T15530.41995铜合金带颈平焊法兰Copper alloy hubbed slip-on flange for brazing or welding2008-08-25发布2009-04-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T15530.4-2008铜合金带颈平焊法兰1范围GB/T15530的本部分规定了铜合金带颈平焊法兰（以下简称法兰）的型式和尺寸、标记、要求。本部分适用于公称压力不大于PN25和Class300以下，工作温度不高于260C的各类阀件和附件用法兰的设计与制造。2规范性引用文件下列文件中的条款通过GB/T15530的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本部分。GB/T 1184-1996形状和位置公差未注公差值(eqv ISO 2768-2:1989)GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差(eqv ISO2768-1:1989)GB/T2501船用法兰连接尺寸和密封面GB/T5231-2001加工铜及铜合金化学成分和产品形状GB/T15530.8铜合金及复合法兰技术条件3型式和尺寸3.1型式法兰按密封面分为以下2种型式：a)突面(RF型)铜合金带颈平焊法兰；b)平面(FF型)铜合金带颈平焊法兰。3.2基本参数3.2.1PN系列法兰的压力-温度等级见表1。表1PN6PN25法兰压力-温度等级工作温度/公称尺寸公称压力120200DNPN最大工作压力/MPaRF型FF型60.60.51050010500101.00.81050010800161.61.31025010250252.52.01025010250公称尺寸DN250以上的PN6、PN10、PN16和PN25的FF型法兰最高使用温度不高于120C,1
