陶瓷可转位刀片 第3部分：无孔刀片尺寸(U级) GBT 15306.3-2008.pdf

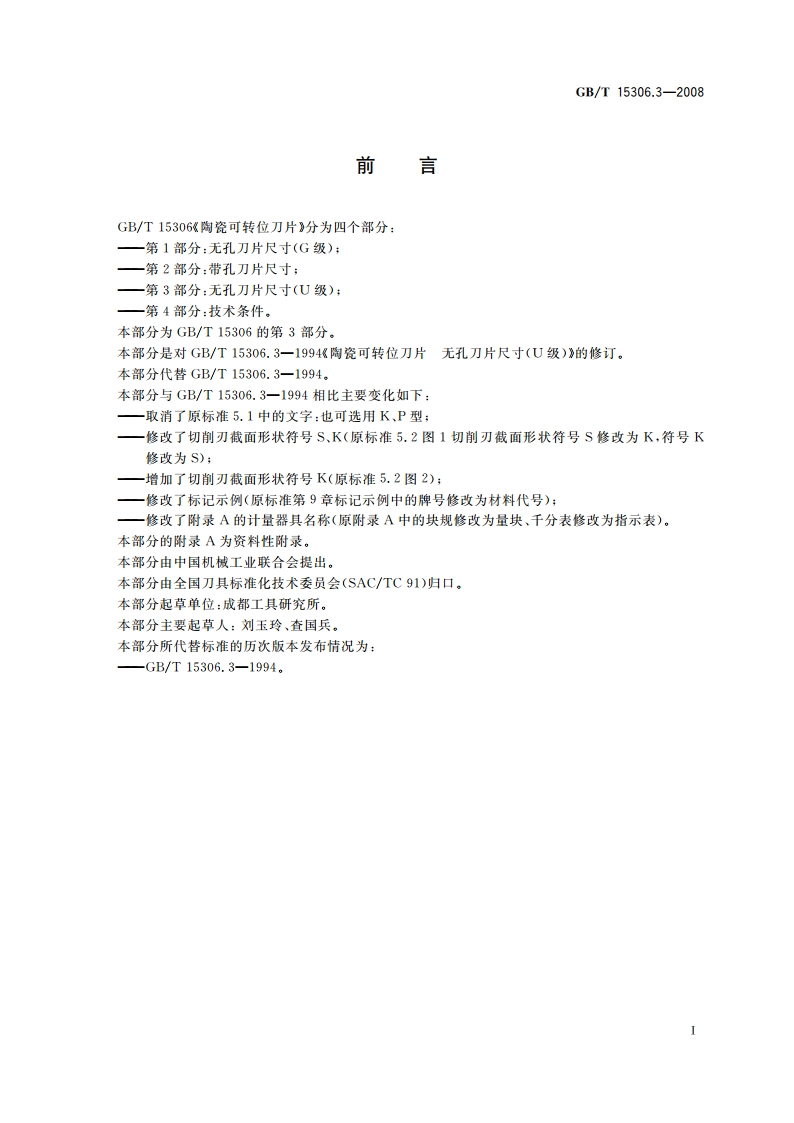

GB/T15306.3-2008前言GB/T15306陶瓷可转位刀片分为四个部分：第1部分：无孔刀片尺寸(G级)；一第2部分：带孔刀片尺寸；一第3部分：无孔刀片尺寸(U级)；第4部分：技术条件。本部分为GB/T15306的第3部分。本部分是对GB/T15306.3-1994陶瓷可转位刀片无孔刀片尺寸(U级)的修订。本部分代替GB/T15306.31994。本部分与GB/T15306.3-1994相比主要变化如下：取消了原标准5.1中的文字：也可选用K、P型；修改了切削刃截面形状符号S、K(原标准5.2图1切削刃截面形状符号S修改为K,符号K修改为 S);增加了切削刃截面形状符号K(原标准5.2图2)；一修改了标记示例（原标准第9章标记示例中的牌号修改为材料代号）：修改了附录A的计量器具名称（原附录A中的块规修改为量块、千分表修改为指示表）。本部分的附录A为资料性附录。本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会(SAC/TC91)归口。本部分起草单位：成都工具研究所。本部分主要起草人：刘玉玲、查国兵。本部分所代替标准的历次版本发布情况为：GB/T15306.3-1994。GB/T15306.3-2008表1计算尺寸m时r:的计算值单位为毫米r的代号040812162024r的计算值0.3970.7941.1911.5881.9842.3818.1正三角形刀片（见图3及表2）图3TNUN0法后角无断屑槽表2正三角形刀片尺寸单位为毫米d刀片基本尺寸允许偏差0.13基本尺寸允许偏差土0.1INUN16040413.8910.4INUN16040813.4940.8TNUN1604124.7613.0971.2TNUN16041612.71.6TNUN16042012.3042.0TNUN16060813.4940.8INUN16061213.0971.2TNUN16061616.59.5250.086.3512.7土0.131.6TNUN16062012.3042.0TNUN16062411.9072.4TNUN16070813.9490.8TNUN16071213.0971.2INUN1607167.9412.71.6TNUN16072012.3042.0TNUN 16072411.9072.4TNUN22061217.8591.2TNUN2206166.3517.4631.6TNUN22062017.0662.02212.70.130.20INUN22071217.8591.2TNUN2207167.9417.4631.6TNUN22072017.0662.03
