铜钨及银钨电触头 GBT 8320-2017.pdf

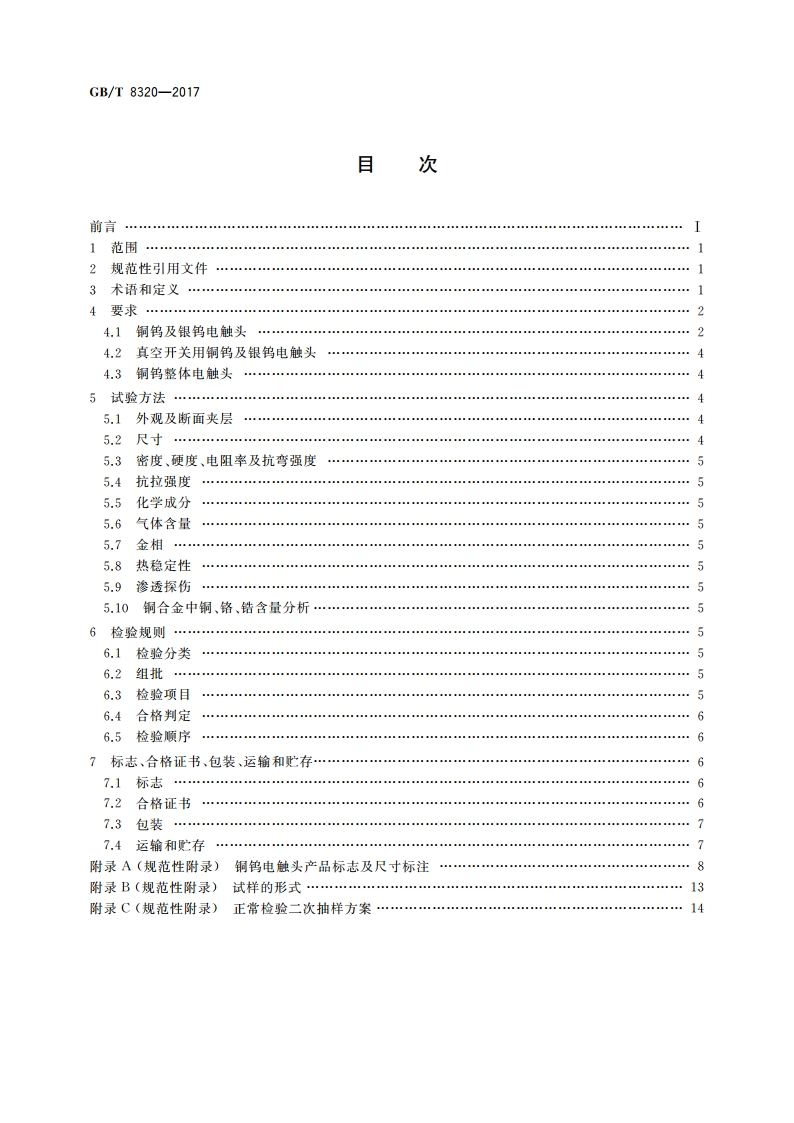

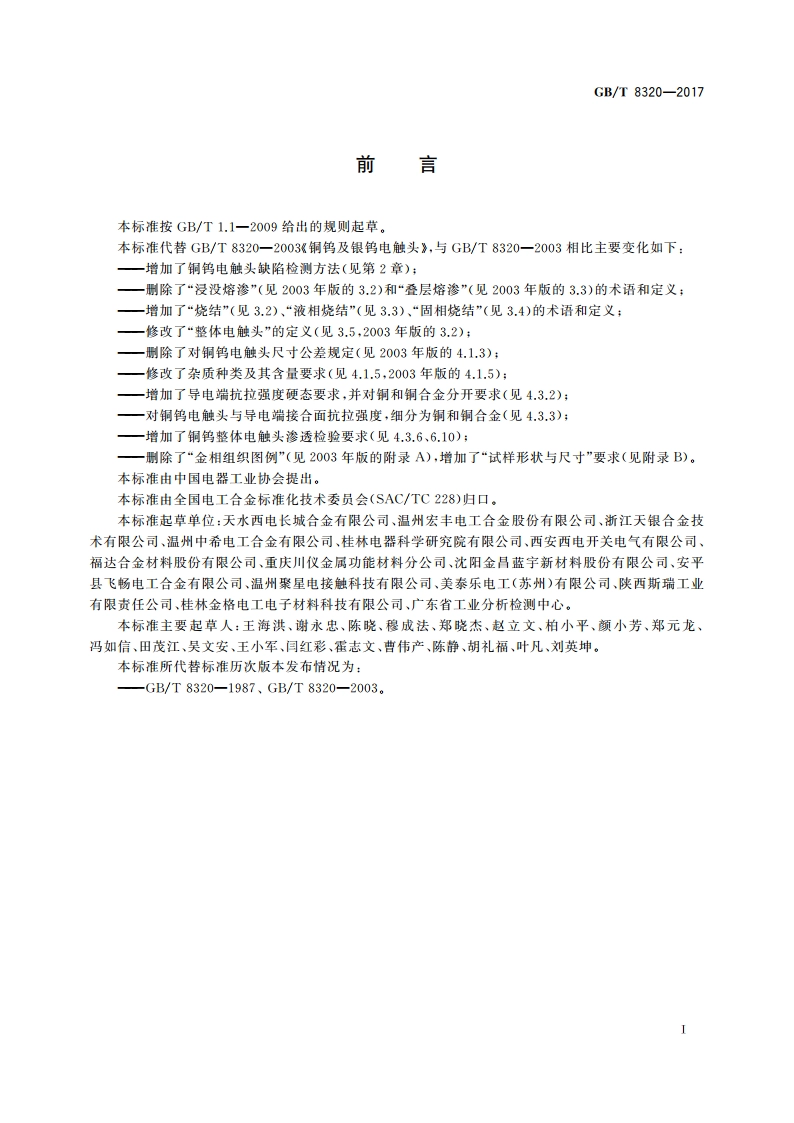

ICS 29.120.20K14GB中华人民共和国国家标准GB/T8320-2017代替GB/T8320-2003铜钨及银钨电触头Copper-tungsten and silver-tungsten electrical contacts2017-11-01发布2018-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T8320-2017目次前言1范f3353833333383333333393n31353313n919393833583n8n13n3n3339353333912规范性引用文件13术语和定义4要求24.1铜钨及银钨电触头24.2真空开关用铜钨及银钨电触头4.3铜钨整休电触头45试脸方法3333333335.1外观及断面夹层452尺寸5.3密度、硬度、电阻率及抗弯强度55,4抗拉强度5.5化学成分55,6气休含量5,7金相5.8热稳定性55.9渗透探伤5,10铜合金中铜、铬、错含量分析56检验规则56.1检脸分类56,2组t6,3检验项目564合格判定665检验顺序67标志、合格证书、包装、运输和贮存67,1标志5486488444464848448484848444844444844”72合格证书73包装774运输和贮存7附录A(规范性附录)铜钨电触头产品标志及尺寸标注8附录B(规范性附录)试样的形式13附录C(规范性附录)正常检验二次抽样方案14GB/T8320-2017前言本标准按GB/T1.1一2009给出的规则起草。本标准代替GB/T8320一2003铜钨及银钨电触头，与GB/T8320一2003相比主要变化如下：一增加了铜钨电触头缺陷检测方法（见第2章）：一删除了“浸没熔渗”（见2003年版的3.2）和“叠层熔渗”（见2003年版的3.3）的术语和定义；一增加了“烧结”（见3.2）、“液相烧结”（见3.3）、“固相烧结”（见3.4）的术语和定义：修改了“整体电触头”的定义（见3.5,2003年版的3.2）：一删除了对铜钨电触头尺寸公差规定（见2003年版的4.1.3）：修改了杂质种类及其含量要求（见4.1.5,2003年版的4.1.5）：一增加了导电端抗拉强度硬态要求，并对铜和铜合金分开要求（见4.3.2）；对铜钨电触头与导电端接合面抗拉强度，细分为铜和铜合金（见4.3.3）：一增加了铜钨整体电触头渗透检验要求（见4.3.6、6.10）：一刑除了“金相组织图例”（见2003年版的附录A),增加了“试样形状与尺寸”要求（见附录B)。本标准由中国电器工业协会提出。本标准由全国电工合金标准化技术委员会(SAC/TC228)归口，本标准起草单位：天水西电长城合金有限公司、温州宏丰电工合金股份有限公司、浙江天银合金技术有限公司、温州中希电工合金有限公司、桂林电器科学研究院有限公司、西安西电开关电气有限公司、福达合金材料股份有限公司、重庆川仪金属功能材料分公司、沈阳金昌蓝宇新材料股份有限公司、安平县飞畅电工合金有限公司、温州聚星电接触科技有限公司、美泰乐电工（苏州）有限公司、陕西斯瑞工业有限责任公司、桂林金格电工电子材料科技有限公司、广东省工业分析检测中心。本标准主要起草人：王海洪、谢永忠、陈晓、穆成法、郑晓杰、赵立文、柏小平、颜小芳、郑元龙、冯如信、田茂江、吴文安、王小军、闫红彩、霍志文、曹伟产、陈静、胡礼福、叶凡、刘英坤。本标准所代替标准历次版本发布情况为：-GB/T8320-1987、GB/T8320-2003。GB/T8320-20173.4固相烧solid phase sintering粉末或粉末压坯在低于其中低熔点元素或低熔点共品的熔点温度下烧结。3.5整体电触头whole contact耐弧端与导电端通过烧结、焊接等方法连接成一体的高压电器用电触头元件。3.6夹层included layer电触头未充分烧结或铜、银熔融金属未完全渗透而内部出现暗色或不均匀的部分。3.7热稳定性thermostability电触头在规定温度和保温时间条件下，能保持外形尺寸不变，表面无龟裂、起泡及低熔点金属渗出的特性。4要求4.1铜钨及银钨电触头4.1.1铜钨及银钨电触头产品表面应无裂纹和无肉眼可见的凹陷、鼓泡、缺边、掉角、毛刺、腐蚀锈斑等缺陷。4.1.2铜钨及银钨电触头产品工作面应光滑、平整，其表面粗糙度R。及其检验细节由供需双方商定。4.1.3除非供需双方另有约定，银钨电触头产品，其尺寸公差应符合GB/T5587规定的要求；铜钨电触头产品的尺寸公差由供需双方商定。4.1.4铜钨及银钨电触头的代表符号、化学成分和力学物理性能要求见表1。表1铜钨及银钨电触头代表符号、化学成分和力学物理性能化学成分（质量分数）/%力学物理性能电触头产品名称代表符号杂质密度硬度电阻率导电率抗弯强度铜银总和钨g/cm2HB.cm%IACSMPa铜钨(50)CuW(50)502.00.5余量11.851153.254铜钨(55)CuW(55)452.00.5余量12.301253.549铜钨(60)CuW(60)402.00.5余量12.751403.747铜钨(65)CuW(65)352.00.5余量13.301553.944铜钨铜钨(70)CuW(70)302.00.5余量13.801754.142790系列铜钨(75)CuW(75)25士2.00.5余量14.501954.538885铜钨(80)CuW(80)202.00.5余量15.152205.034980铜钨(85)CuW(85)152.00.5余量15.902405.7301080铜钨(90)CuW(90)102.00.5余量16.752606.5271160银钨银钨(30)AgW(30)701.50.5余量11.75752.375系列银钨(40)AgW(40)601.50.5余量12.40852.6662
