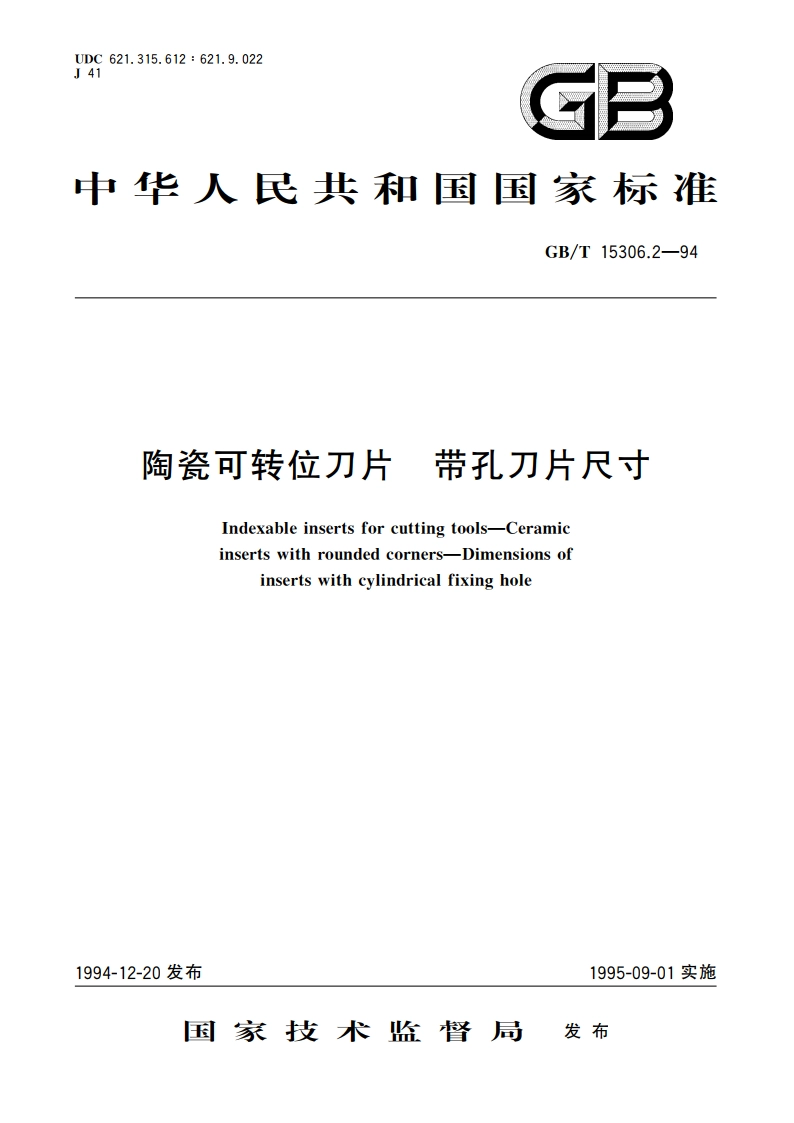

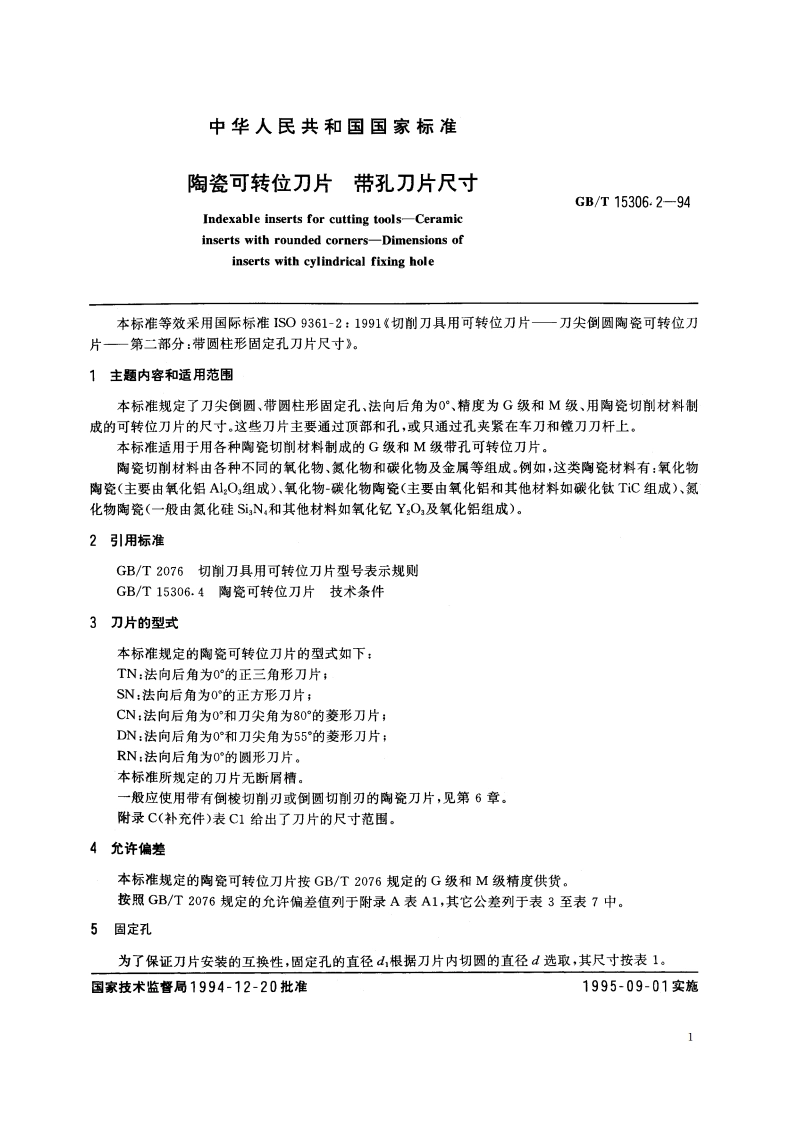

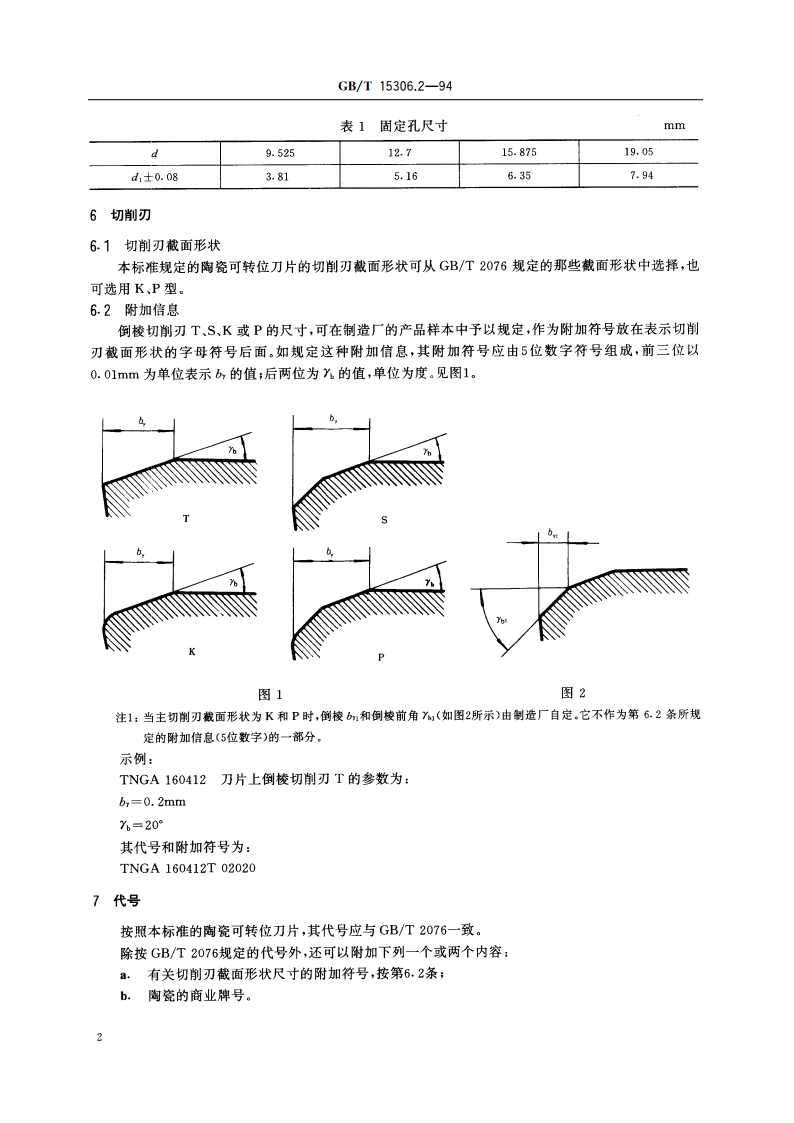

中华人民共和国国家标准陶瓷可转位刀片带孔刀片尺寸GB/T15306.2-94Indexable inserts for cutting tools-Ceramicinserts with rounded corners-Dimensions ofinserts with cylindrical fixing hole本标准等效采用国际标准ISO9361-2:1991切削刀具用可转位刀片刀尖倒圆陶瓷可转位刀片第二部分：带圆柱形固定孔刀片尺寸。1主题内容和适用范围本标准规定了刀尖倒圆、带圆柱形固定孔、法向后角为0、精度为G级和M级、用陶瓷切削材料制成的可转位刀片的尺寸。这些刀片主要通过顶部和孔，或只通过孔夹紧在车刀和镗刀刀杆上。本标准适用于用各种陶瓷切削材料制成的G级和M级带孔可转位刀片。陶瓷切削材料由各种不同的氧化物、氮化物和碳化物及金属等组成。例如，这类陶瓷材料有：氧化物陶瓷（主要由氧化铝AlO组成）、氧化物-碳化物陶瓷（主要由氧化铝和其他材料如碳化钛TiC组成）、氮化物陶瓷（一般由氮化硅SiN和其他材料如氧化钇Y2O及氧化铝组成）。2引用标准GB/T2076切削刀具用可转位刀片型号表示规则GB/T15306.4陶瓷可转位刀片技术条件3刀片的型式本标准规定的陶瓷可转位刀片的型式如下：TN:法向后角为0的正三角形刀片；SN:法向后角为0的正方形刀片；CN:法向后角为0和刀尖角为80的菱形刀片；DN:法向后角为0和刀尖角为55的菱形刀片；RN:法向后角为0的圆形刀片。本标准所规定的刀片无断屑槽。一般应使用带有倒棱切削刃或倒圆切削刃的陶瓷刀片，见第6章。附录C(补充件)表C1给出了刀片的尺寸范围。4允许偏差本标准规定的陶瓷可转位刀片按GB/T2076规定的G级和M级精度供货。按照GB/T2076规定的允许偏差值列于附录A表A1,其它公差列于表3至表7中。5固定孔为了保证刀片安装的互换性，固定孔的直径d根据刀片内切圆的直径d选取，其尺寸按表1。国家技术监督局1994-12-20批准1995-09-01实施GB/T15306.2-94表1固定孔尺寸mmd9.52512.715.87519.05d1士0.083.815.166.357.946切削刃61切削刃截面形状本标准规定的陶瓷可转位刀片的切削刃截面形状可从GB/T2076规定的那些截面形状中选择，也可选用KP型。6.2附加信息倒棱切削刃T、S、K或P的尺寸，可在制造厂的产品样本中予以规定，作为附加符号放在表示切削刃截面形状的字母符号后面。如规定这种附加信息，其附加符号应由5位数字符号组成，前三位以0.01mm为单位表示b的值：后两位为Y的值，单位为度。见图1。图1图2注1：当主切削刃截面形状为K和P时，倒棱和倒棱前角Y(如图2所示)由制造厂自定，它不作为第6.2条所规定的附加信息(5位数字)的一部分。示例：TNGA160412刀片上倒棱切削刃T的参数为：b,=0.2mmX=20其代号和附加符号为：TNGA160412T020207代号按照本标准的陶瓷可转位刀片，其代号应与GB/T2076一致。除按GB/T2076规定的代号外，还可以附加下列一个或两个内容：a。有关切削刃截面形状尺寸的附加符号，按第6.2条；b.陶瓷的商业牌号。2GB/T15306.2-94SNGASNMA900301=d0.1图4表4正方形刀片尺寸mm刀片did0.10.08SNGA 120404SNMA 1204042.4660.4SNGA 120408SNMA 1204084.762.3010.8SNGA 120412SNMA 1204122.1371.2SNGA 120416SNMA 1204161.9721.612.75.16SNGA120608SNMA 1206082.3010.8SNGA120612SNMA 1206122.1371.2SNGA 120616SNMA 1206166.351.9721.6SNGA 120620SNMA 1206201.8082.6SNGA 150612SNMA1506122.7951.2SNGA150616SNMA15061615.8752.631.66.35SNGA150620SNMA1506202.4662注：d、s、m的允许偏差按GB/T2076,见附录A。9.3刀尖角为80的菱形刀片CNGACNMA0100030800300.1A图5
