铜及铜合金拉制棒 GBT 4423-1992.pdf

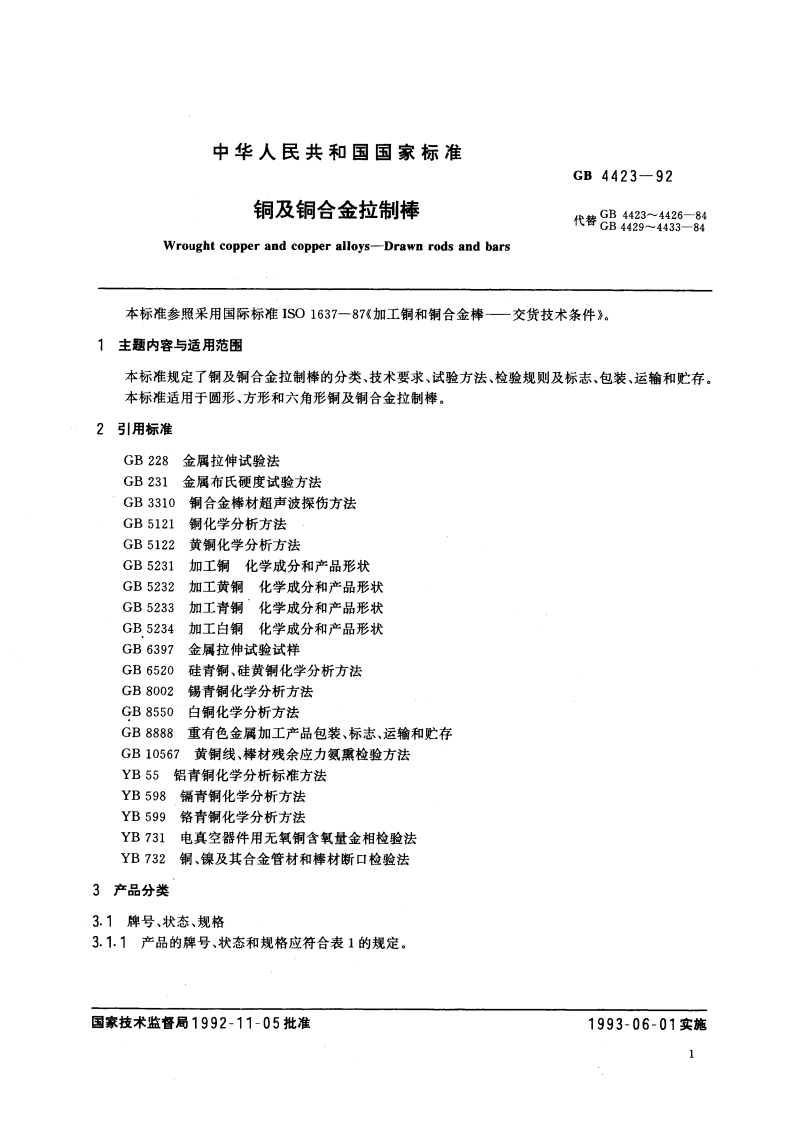

中华人民共和国国家标准GB4423-92铜及铜合金拉制棒代替GB44234426-84GB44294433-84Wrought copper and copper alloys-Drawn rods and bars本标准参照采用国际标准ISO1637-87加工铜和铜合金棒交货技术条件。1主题内容与适用范围本标准规定了铜及铜合金拉制棒的分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于圆形、方形和六角形铜及铜合金拉制棒。2引用标准GB228金属拉伸试验法GB231金属布氏硬度试验方法GB3310铜合金棒材超声波探伤方法GB5121铜化学分析方法GB5122黄铜化学分析方法GB5231加工铜化学成分和产品形状GB5232加工黄铜化学成分和产品形状GB5233加工青铜化学成分和产品形状GB5234加工白铜化学成分和产品形状GB6397金属拉伸试验试样GB6520硅青铜、硅黄铜化学分析方法GB8002锡青铜化学分析方法GB8550白铜化学分析方法GB8888重有色金属加工产品包装、标志、运输和贮存GB10567黄铜线、棒材残余应力氨熏检验方法YB55铝青铜化学分析标准方法YB598青铜化学分析方法YB599铬青铜化学分析方法YB731电真空器件用无氧铜含氧量金相检验法YB732铜、镍及其合金管材和棒材断口检验法3产品分类3.1牌号、状态、规格3.1.1产品的牌号、状态和规格应符合表1的规定。国家技术监督局1992-11-05批准1993-06-01实施1GB4423-92圆棒直径以“”表示；方棒内切圆直径以“a”表示；六角棒内切圆直径以“S”表示。例如：a.用H62合金制造的半硬状态、普通级、直径为30mm的圆棒，标记为：棒H62Y230GB4423-92b.用HPb59-1合金制造的半硬状态、较高级、内切圆直径为30mm的六角棒，标记为：棒HPb59-1Y2较高S30GB4423-92c.用T2制造的软状态、高级、内切圆直径为30mm的方棒，标记为：棒T2M高a30GB4423-924技术要求4.1化学成分棒材的化学成分应符合GB5231、GB5232、GB5233和GB5234标准中相应合金牌号的规定。4.2尺寸允许偏差4.2.1棒材直径允许偏差应符合表2的规定。表2mm直径允许偏差直径优先尺寸高级较高级普通级565.5.5,6-0.05-0.08-0.126106.5,7,7.5.8,8.5,9,9.5.10-0.06-0.09-0.15101811,12,13,14.15,16,17.18-0.07-0.11-0.18183019,20,21,22,23,24,25,26,27,28,29.30-0.080.13-0.21305032,34,35,36,38,40,42.44,45,46,48.50-0.16-0.25-0.39508052,54,55,56,58,60,65,70,75,80-0.19-0.300.464.2.1.1经双方协议，可供其他允许偏差的棒材。4.2.1.2棒材直径允许偏差等级应在合同中注明，否则按普通级精度供货。4.2.1.3若要求正负偏差时，偏差值为表中数值之半。4.2.2棒材的定尺或倍尺长度的允许偏差为+20mm。倍尺长度应加入锯切分段时的锯切量，每一锯切量为5mm。4.2.3棒材的弯曲度（软状态的棒材除外）应符合表3的规定。表3mm圆棒直径方、六角棒5181820每米长弯曲度不大于326注：经供需双方协议，自动车用棒材，每米长弯曲度不大于1.5mm。4.2.4棒材不圆度不得超过圆棒直径允许偏差之半。4.2.5方棒和六角棒的扭拧度应符合表4的规定（参见图1、图2）。表4mm直径a(S)每米扭拧度V不大于20503
