铜铍合金锻件和挤压件 通用技术条件 GBT 33220-2016.pdf

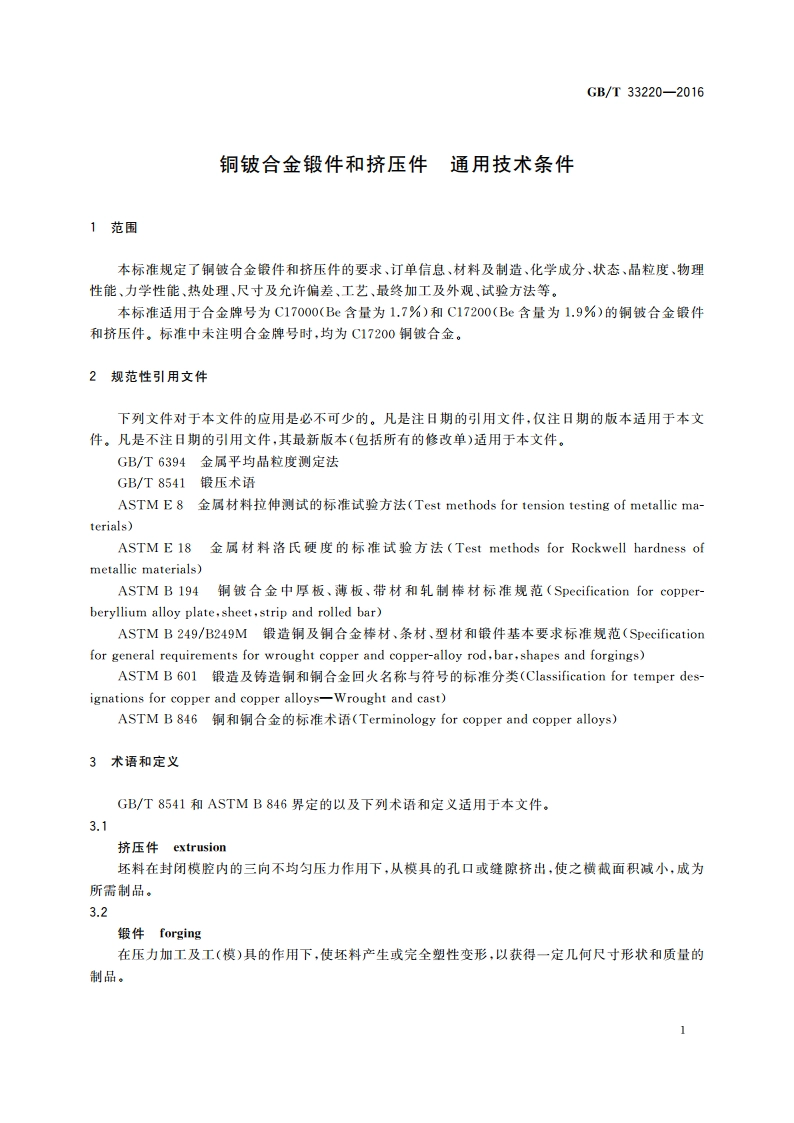

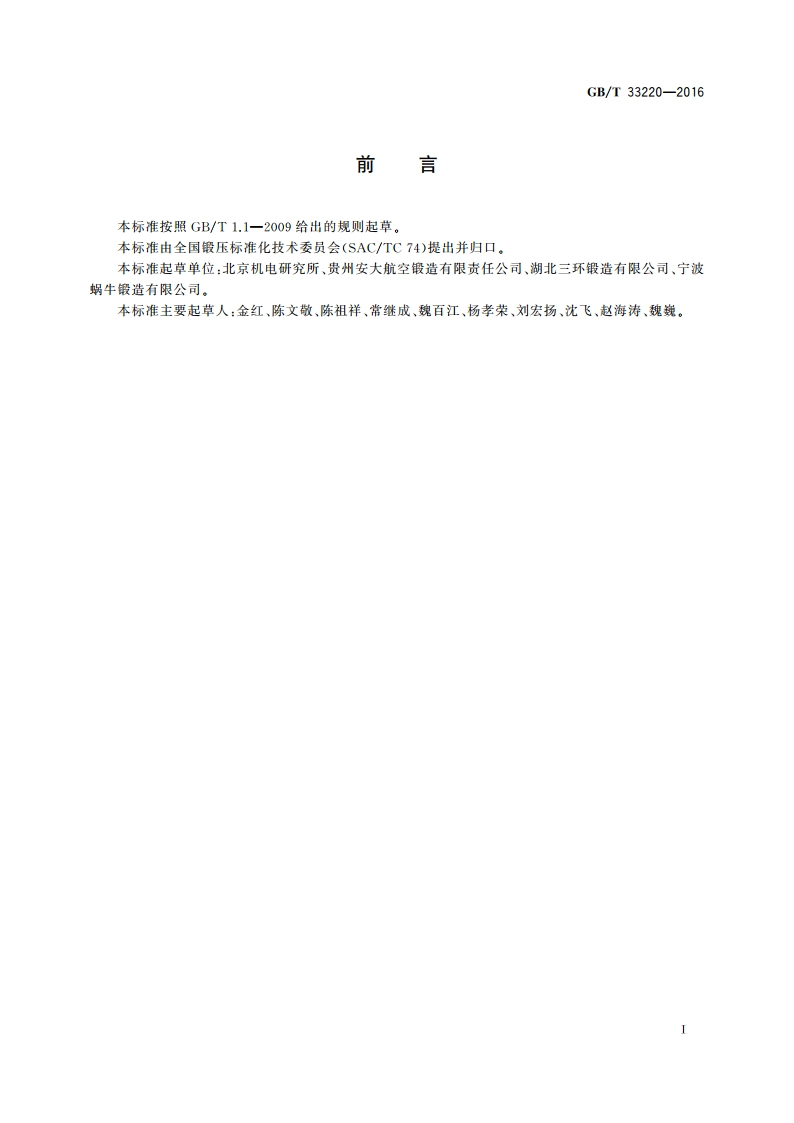

GB/T33220-2016前言本标准按照GB/T1.1-2009给出的规则起草。本标准由全国锻压标准化技术委员会(SAC/TC74)提出并归口。本标准起草单位：北京机电研究所、贵州安大航空锻造有限责任公司、湖北三环锻造有限公司、宁波蜗牛锻造有限公司。本标准主要起草人：金红、陈文敬、陈祖祥、常继成、魏百江、杨孝荣、刘宏扬、沈飞、赵海涛、魏巍。GB/T33220-20167化学成分7.1锻件的化学成分应符合表1中的要求。表1化学成分（质量分数）%材料缩号BeNi+CoNi+Co+FeAlSiCuC170001.601.850.200.600.200.20余量C172001.802.000.200.600.200.20余量7.2允许存在表1中不包含的其他元素，其范围和分析方法由供需双方协商。7.3Cu元素含量为余量，当Cu元素不分析时，其含量为100%减去表1中其他元素百分比之和。表1中所有元素均分析时，所有元素之和99.5%。8状态本标准规定的固溶处理TB00(A)和时效处理TF00(AT)应符合ASTM B601的要求。9晶粒度如果有要求，可按GB/T6394规定的方法检查品粒度。10物理性能经时效处理TFO0(AT)的产品，允许存在少量的细小且分散B相。11力学性能11.1硬度除非采购订单中另有规定，产品经固溶处理后硬度应符合表2的规定，经时效处理后应符合表3的规定。洛氏硬度试验方法应符合ASTM E18的规定。表2固溶热处理后的力学性能直径或厚度抗拉强度合金编号标识状态洛氏硬度mMPaC17000TBOO固溶处理(A)所有尺寸59085HRBC17200TBOO周溶处理(A)所有尺寸59085HRB
