铜及铜合金拉制管 GBT 1527-2006.pdf

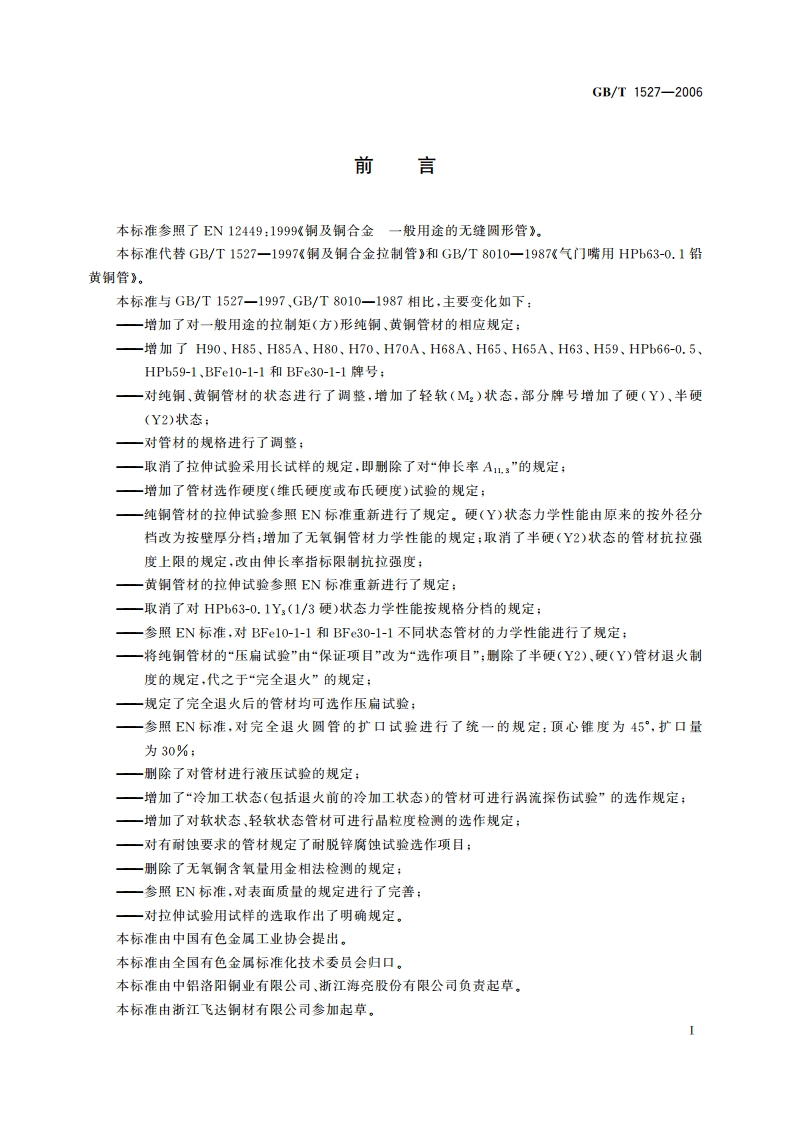

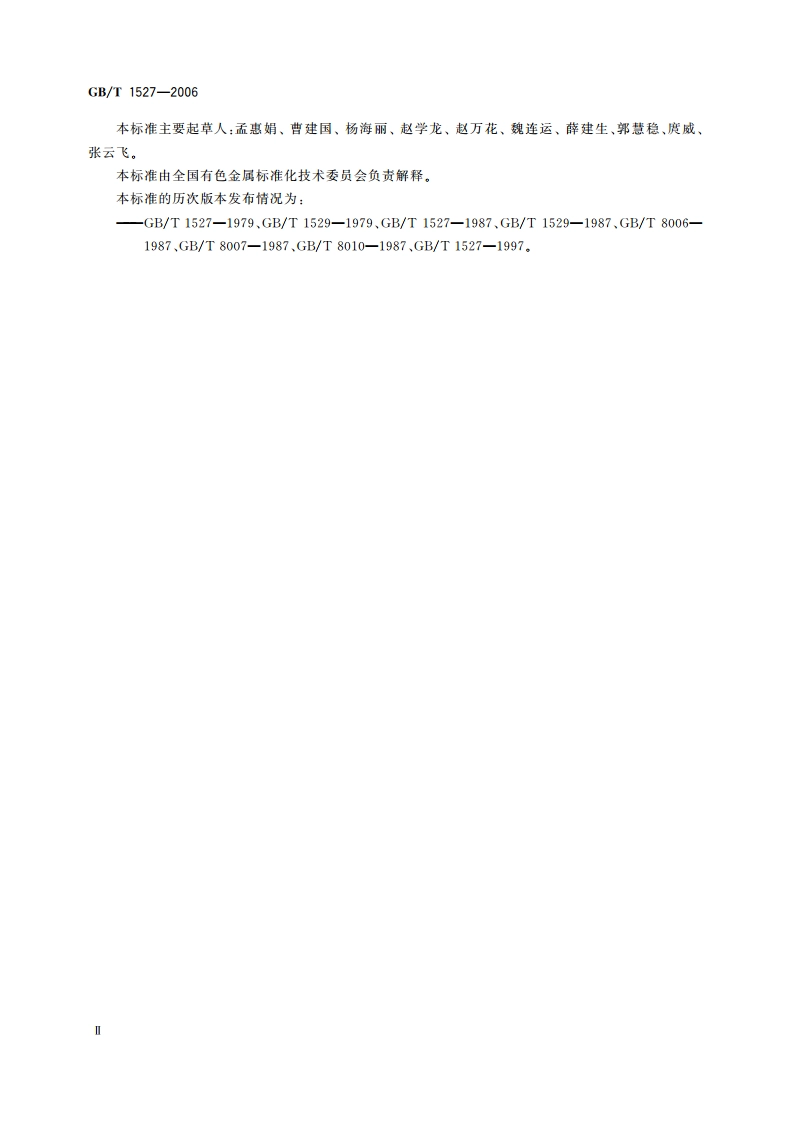

GB/T1527-2006前言本标准参照了EN12449:1999铜及铜合金一般用途的无缝圆形管3。本标准代替GB/T1527一1997铜及铜合金拉制管和GB/T8010一1987g气门嘴用HPb63-0.1铅黄铜管。本标准与GB/T1527一1997、GB/T8010一1987相比，主要变化如下：一增加了对一般用途的拉制矩（方）形纯铜、黄铜管材的相应规定；一增加了H90、H85、H85A、H80、H70、H70A、H68A、H65、H65A、H63、H59、HPb66-0.5、HPb59-1,BFe10-1-1和BFe30-1-1牌号：一对纯铜、黄铜管材的状态进行了调整，增加了轻软(M2)状态，部分牌号增加了硬(Y)、半硬(Y2)状态；一对管材的规格进行了调整：一取消了拉伸试验采用长试样的规定，即删除了对“伸长率A,”的规定：一增加了管材选作硬度（维氏硬度或布氏硬度）试脸的规定：一纯铜管材的拉伸试验参照EN标准重新进行了规定。硬(Y)状态力学性能由原来的按外径分档改为按壁厚分档：增加了无氧铜管材力学性能的规定：取消了半硬(Y2)状态的管材抗拉强度上限的规定，改由伸长率指标限制抗拉强度：一黄铜管材的拉伸试险参照EN标准重新进行了规定：一取消了对HPb63-0.1Y,(1/3硬)状态力学性能按规格分档的规定：一参照EN标准，对BFe10-1-1和BF30-1-1不同状态管材的力学性能进行了规定：一将纯铜管材的“压扁试验”由“保证项目”改为“选作项目”：删除了半硬(Y2),硬(Y)管材退火制度的规定，代之于“完全退火”的规定：一规定了完全退火后的管材均可选作压扁试验：一参照EN标准，对完全退火圆管的扩口试验进行了统一的规定：顶心雏度为45，扩口量为30%；一删除了对管材进行液压试脸的规定：一增加了“冷加工状态（包括退火前的冷加工状态）的管材可进行涡流探伤试验”的选作规定：一增加了对软状态、轻软状态管材可进行品粒度检测的选作规定：一对有耐蚀要求的管材规定了耐脱锌腐蚀试验选作项目：一删除了无氧铜含氧量用金相法检测的规定：一参照EN标准，对表面质量的规定进行了完善：一对拉伸试验用试样的选取作出了明确规定。本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会归口。本标准由中铝洛阳铜业有限公司、浙江海亮股份有限公司负责起草。本标准由浙江飞达铜材有限公司参加起草。GB/T1527-2006表1牌号、状态和规格规格/mm号状态圆形矩（方）形外径壁厚对边距壁厚软(M)、轻软(M)3360T2.T3.TU1,TU2,TP1,TP2硬(Y),特硬(T)0.515110半硬(Y)3100H96,H903-2003100H85、H80、H85A软(M)、轻软(M)H70、H68、H59、HPb59-1、0.2100.27半硬(Y),硬(Y)3100HSn62-1、HSn70-1、H70A.H68AH65、H63、H62、HPb66-0.5、H65A3200半硬(Y,)18316.513HPb63-0.11/3硬(Y3)8313.013BZn15-20硬(Y),半硬(Y,),软(MD440BFel0-1-1硬(Y),半硬(Yz)软(MD81600.58BFe30-1-1半硬(Y:),软(MD880注1：外径100mm的网形直管，供应长度为1000mm7000mm:其他规格的圆形直管供应长度为500mm6000mm:注2：矩（方）形直管的供应长度为1000mm5000mm:注3：外径30mm,壁厚61026575110701051015250701006595特硬(T)所有360110150注a:特硬(T)状态的抗拉强度仅适用于壁厚3mm的管材：壁厚3mm的管材，其性能由供需双方协商确定，注b:维氏硬度试验负荷由供需双方协商确定，软(MD状态的推氏硬度试验仅适用于壁厚1mm的管材，注c:布氏硬度试验仅适用于壁厚3mm的管材。
