铜合金工具防爆性能试验方法 GBT 10686-1989.pdf

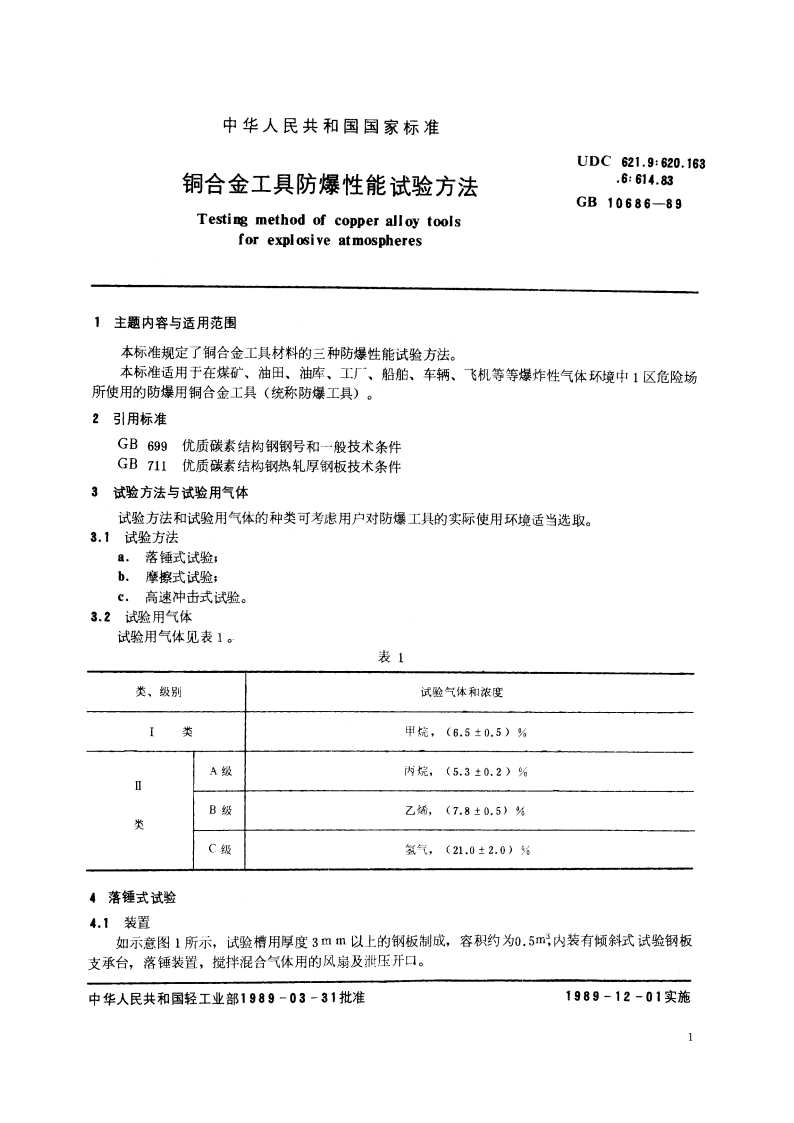

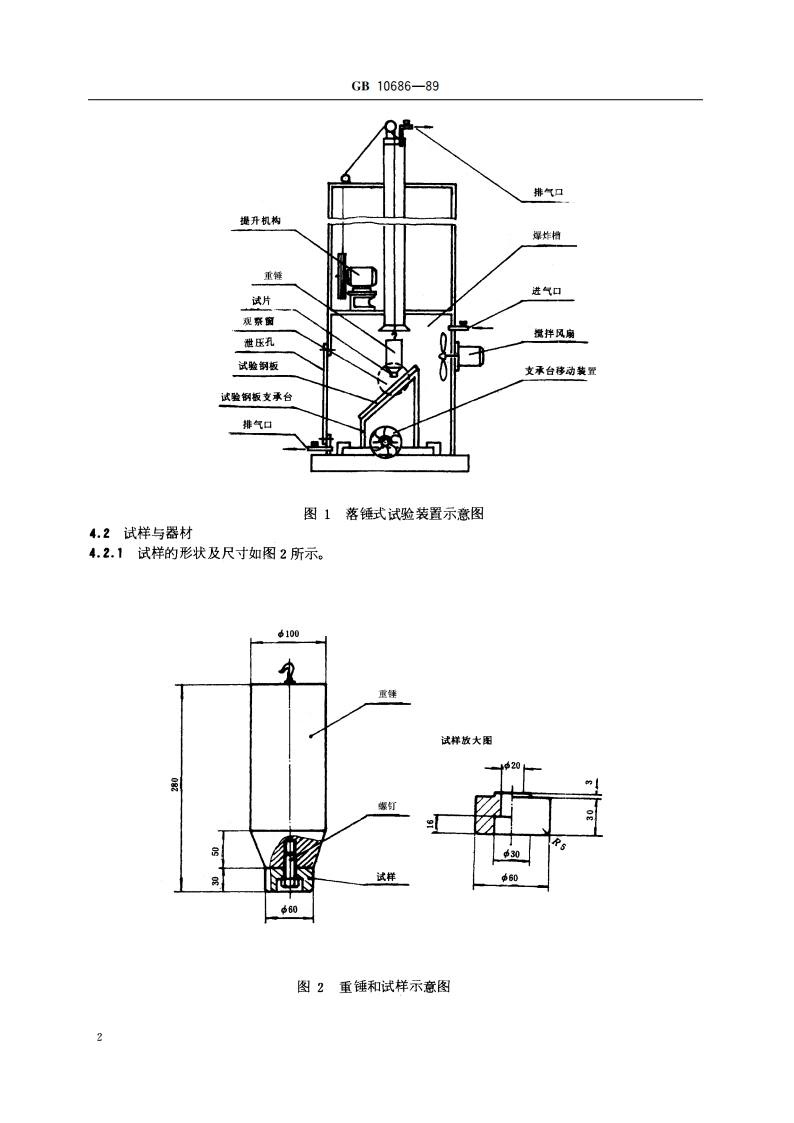

UDC621.9:620.163.6:614.83J47GB中华人民共和国国家标准GB10686-89铜合金工具防爆性能试验方法Testing method of copper alloy toolsfor explosive atmospheres1989-03-31发布1989-12-01实施国家技术监督局发布GB10686-89c.试样与旋转圆盘的相对摩擦速度为20m/s,压紧力为490N。d.以同一种试样在1min内作摩擦试验5次，观察是否引爆。6高速冲击式试验6.1装置如图4所示，爆炸槽由厚度为3mm以上的钢板制成，容积约为0.5m3,内装有倾斜式试验钢板支承台，试验弹发射装置，搅拌气体用的风扇及泄压开口。试验钢板爆炸槽搅拌风扇射击孔发射枪观奈排气口进气口发射枪支承台试验钢板支承台支承台进给手轮图4高速冲击式试验示意图6.2试验弹与器材6.2.1试验弹将被试验的材料制成如图5所示的形状和尺寸。6.2.2试验弹发射装置为口径5.5mm的发射枪。6.2.3试验钢板应符合4.2.3条的要求。球面R2.7500图5试验弹示意图6.3试验步骤a.往图4所示的爆炸槽内充人试验用气体，并用风扇搅拌均匀。b.将发射装置安置在爆炸槽侧面，透过试验弹通孔，对着与水平面成30夹角的试验钢板，发射枪口与试验钢板上的着弹点间的距离约为1m。c.用同一种试验材料制成的试验弹10枚，初速不小于180m/s,每次发射试验弹1枚，试验10次，观察是否引爆。着弹点必须避免落在钢板的同一位置上。
