铜及铜合金挤制管 GBT 1528-1997.pdf

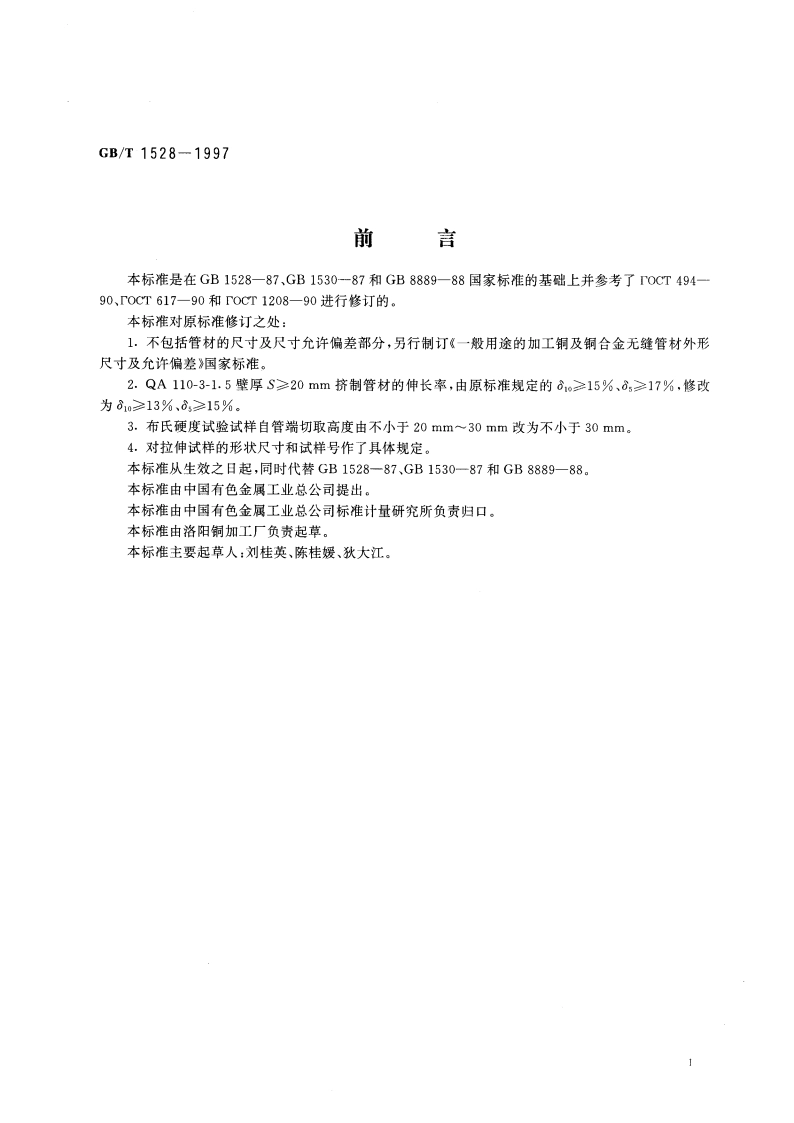

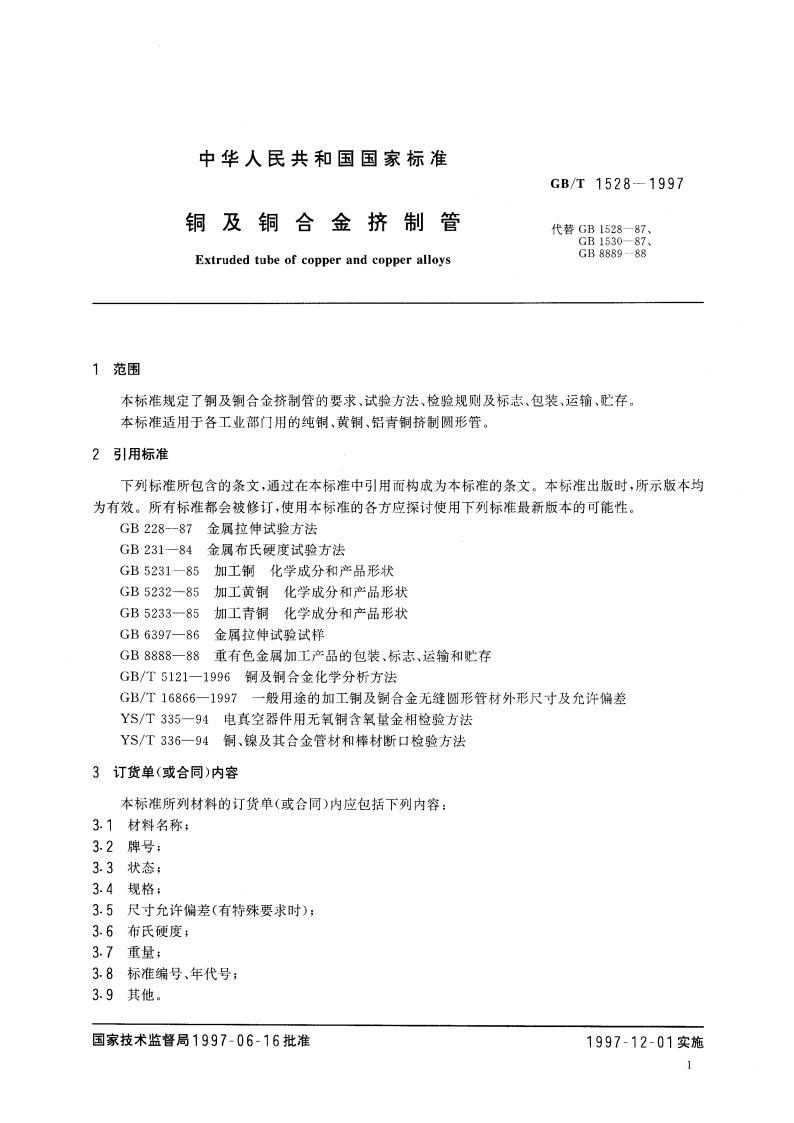

ICs77.120.30H62GB中华人民共和国国家标准GB/T1528-1997铜及铜合金挤制管Extruded tube of copper and copper alloys1997-06-16发布1997-12-01实施国家技术监督局发布中华人民共和国国家标准GB/T1528-1997铜及铜合金挤制管代替GB1528一87、GB1530-87Extruded tube of copper and copper alloysGB8889-881范围本标准规定了铜及铜合金挤制管的要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于各工业部门用的纯铜、黄铜、铝青铜挤制圆形管。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB228一87金属拉伸试验方法GB231一84金属布氏硬度试验方法GB5231一85加工铜化学成分和产品形状GB5232一85加工黄铜化学成分和产品形状GB5233一85加工青铜化学成分和产品形状GB6397一86金属拉伸试验试样GB8888一88重有色金属加工产品的包装、标志、运输和贮存GB/T5121一1996铜及铜合金化学分析方法GB/T16866一1997一般用途的加工铜及铜合金无缝圆形管材外形尺寸及允许偏差YS/T335一94电真空器件用无氧铜含氧量金相检验方法YS/T336一94铜、镍及其合金管材和棒材断口检验方法3订货单（或合同）内容本标准所列材料的订货单（或合同）内应包括下列内容：3.1材料名称：3.2牌号；3.3状态：3.4规格：3.5尺寸允许偏差（有特殊要求时）：3.6布氏硬度：3.7重量：38标准编号、年代号：3.9其他。国家技术监督局1997-06-16批准1997-12-01实施1GB/T1528-1997表2（完）抗拉强度伸长率，%壁厚布氏硬度牌号状态MPa810mmHB不小于205901214140200QA110-3-1.5R205401315135200QA110-4-4R35063556170230注1仲裁时，伸长率指标以为准。2布氏硬度试验应在合同中注明，方予以进行。4.4.2TU1、TU2管材无力学性能要求。4.4.3外径大于200mm的QA19-2、QA19-4、QA110-3-1.5和QA110-4-4管材一般不做拉伸试验，但必须保证。4.5含氧量无氧铜管材的含氧量应符合YS/T335中图片1、2、3级的规定。4.6内部质量H62、HPb59-1、HFe59-1-1、QA19-2、QA19-4、QA110-3-1-5和QA110-4-4管材的断口应致密、无缩尾。不允许有超出YS/T336规定的气孔、分层和夹杂等缺陷。外径大于150mm的管材可不做断口检验，但必须切除挤压缩尾。4.7表面质量管材内外表面应光滑、清洁。不允许有针孔、裂纹、起皮、气泡、粗划道、夹杂、绿锈和严重脱锌。管材的表面允许有轻微的、局部的、不使管材外径和壁厚超出允许偏差的划伤、凹坑、压入物和矫直痕迹等缺陷。轻微的氧化色不作报废依据。5试验方法5.1化学成分的仲裁分析方法管材化学成分的仲裁分析方法按GB/T5121的规定进行。5.2力学性能检验方法5.2.1管材的室温拉伸试验按GB228的规定进行。5.2.2管材的布氏硬度试验按GB231的规定进行。5.3含氧量检验方法无氧铜管的含氧量检验按YS/T335的规定进行。5.4内部质量检验方法管材的断口检验按YS/T336的规定进行。5.5尺寸测量方法管材的尺寸应用相应精度的测量工具测量。5.6表面质量检查方法管材的表面质量用目视进行检查。6检验规则6.1检查和验收3
