铜及铜合金弯曲应力松弛试验方法 GBT 39152-2020.pdf

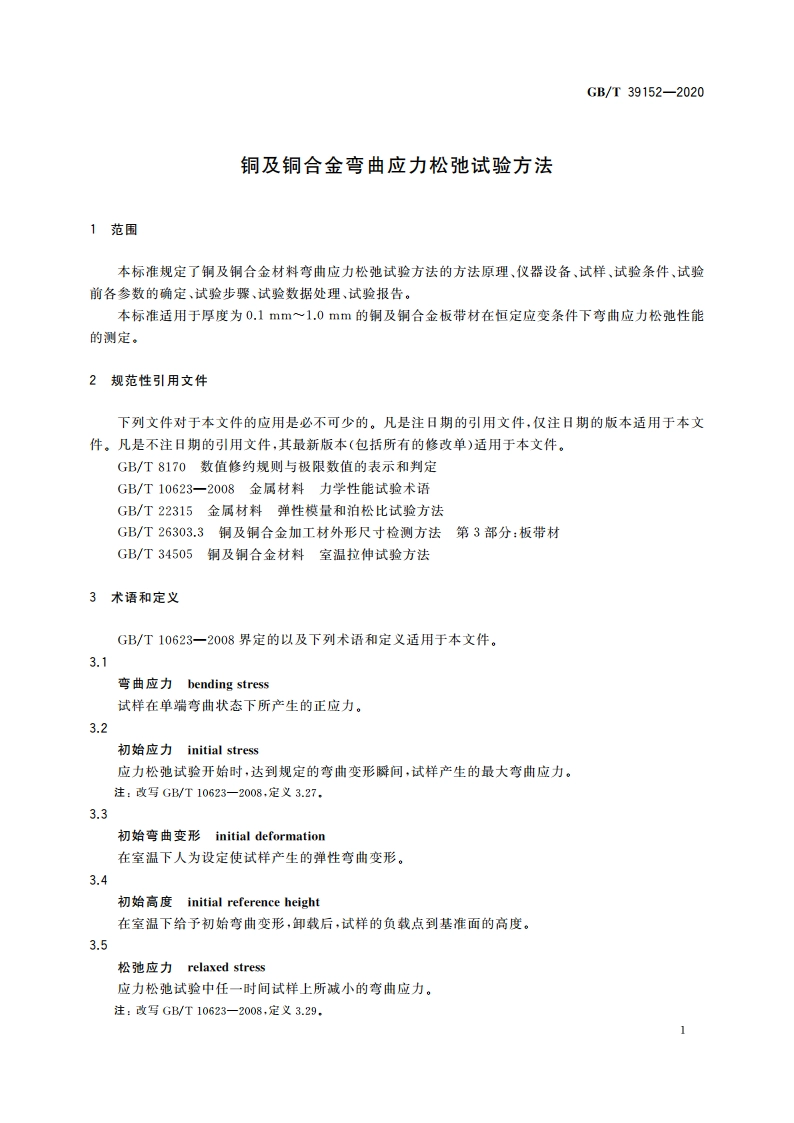

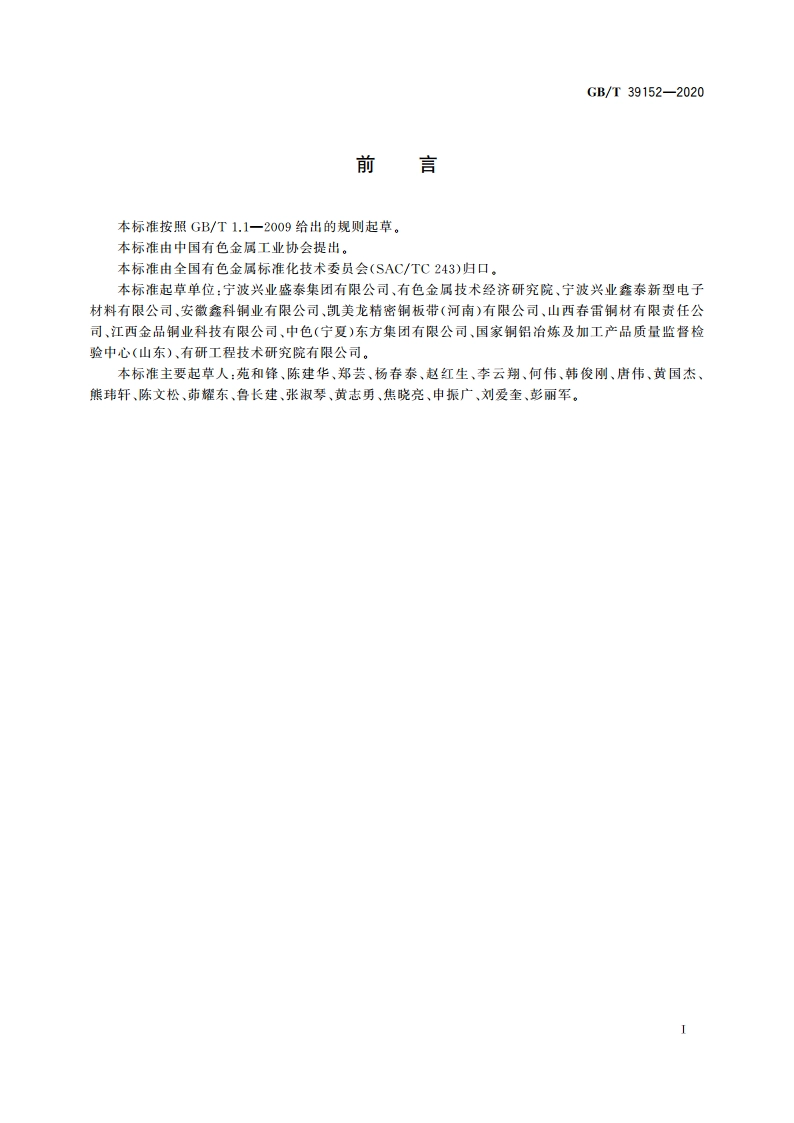

GB/T39152-2020前言本标准按照GB/T1.1-2009给出的规则起草。本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。本标准起草单位：宁波兴业盛泰集团有限公司、有色金属技术经济研究院、宁波兴业鑫泰新型电子材料有限公司、安徽鑫科铜业有限公司、凯美龙精密铜板带（河南）有限公司、山西春雷铜材有限责任公司、江西金品铜业科技有限公司、中色（宁夏）东方集团有限公司、国家铜铝冶炼及加工产品质量监督检验中心（山东）、有研工程技术研究院有限公司。本标准主要起草人：苑和锋、陈建华、郑芸、杨春泰、赵红生、李云翔、何伟、韩俊刚、唐伟、黄国杰、熊玮轩、陈文松、茆耀东、鲁长建、张淑琴、黄志勇、焦晓亮、申振广、刘爱奎、彭丽军。GB/T39152-20203.6永久弯曲变形permanent deformation应力松弛下造成的塑性弯曲变形。3.7应力松弛率stress relaxation ratio松弛应力和初始应力的百分比，以永久弯曲变形和初始弯曲变形的比率来表示。4方法原理铜及铜合金在长期应力及一定温度的作用下，保持一定的弯曲变形，随着时间的延长，其内部弹性应变会逐渐转变为塑性应变，从而引起应力松弛现象，是金属构件失效的一种重要形式。将试样加热至规定的温度，在此温度下保持恒定的弯曲变形，达到规定时间后除去试样负载，测定试样永久弯曲变形量。5仪器设备5.1试样夹持装置试样夹持装置按照图1、图2所示进行设计。234说明：1试样固定部分；2试样；3楔形块；4高度调整块图1单端固定块式夹具加载示意图2
