铁路用粗制轮箍 GBT 8602-1988.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
铁路用粗制轮箍
GBT
8602-1988
铁路
粗制
轮箍
8602
1988

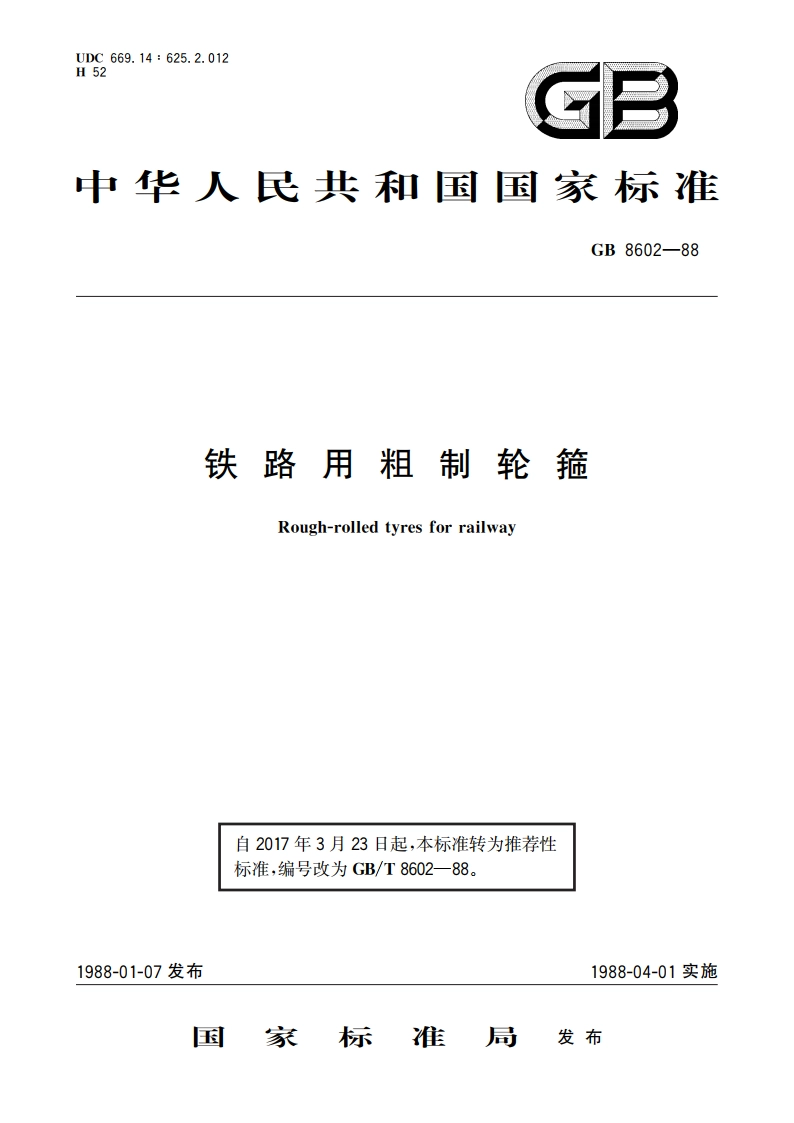

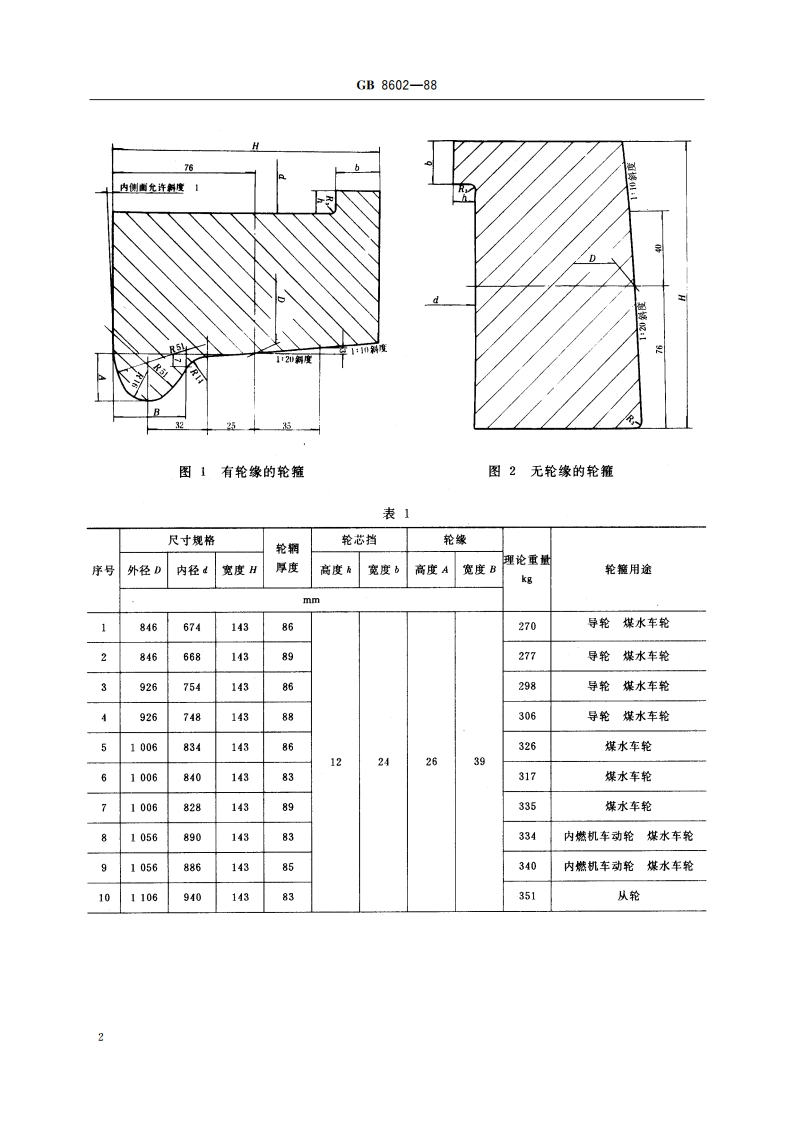

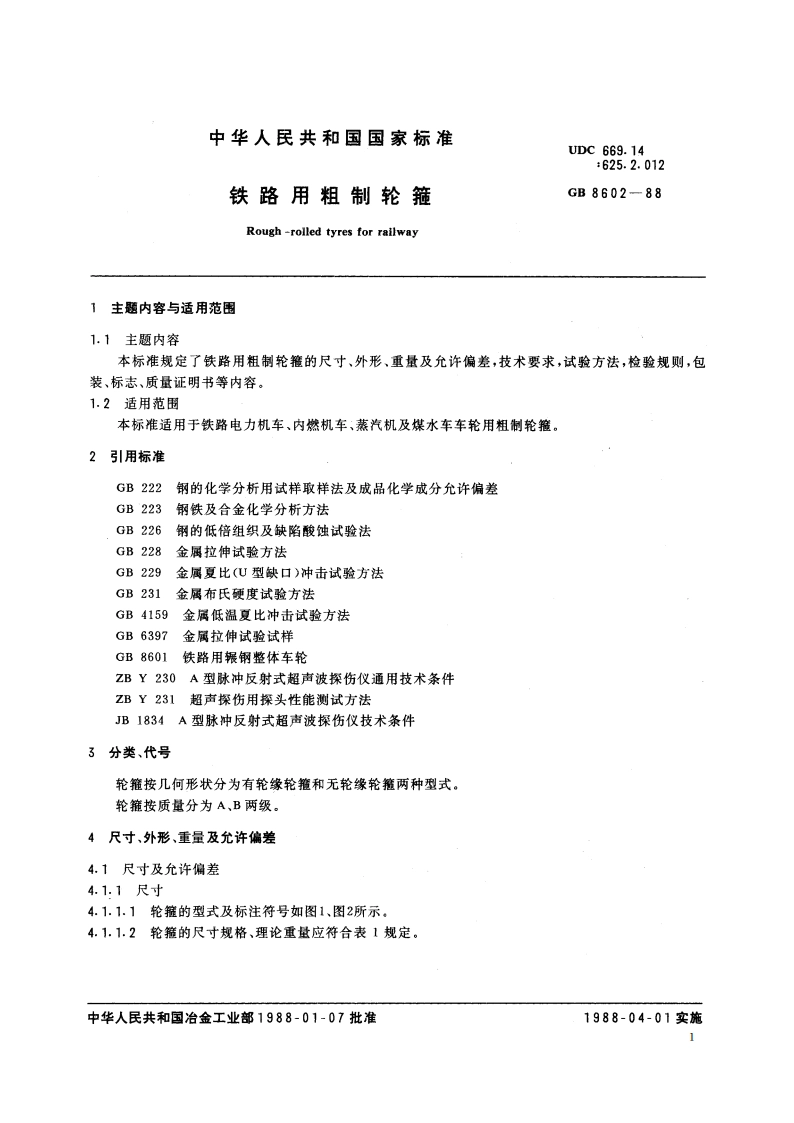

UDC 669.14:625.2.012H52GB中华人民共和国国家标准GB8602-88铁路用粗制轮箍Rough-rolled tyres for railway自2017年3月23日起，本标准转为推荐性标准，编号改为GB/T 860288。1988-01-07发布1988-04-01实施国家标准局发布GB8602-88轮箍的椭圆度不得大于4mm。4.2.2不平度轮箍的内侧面不平度不得大于2mm。4.2.3倾斜度轮箍内侧面倾斜度不得大于1。4.3重量轮箍按理论重量交货。5技术要求5.1牌号和化学成分5.1.1钢的牌号及化学成分（熔炼分析）应符合表3的规定。表3化学成分，%牌号PsSiMn不大于A级B级LG600.550.650.170.370.500.800.0400.0350.040LG650.600.700.170.370.500.805.1.2残余元素含量：Cr0.20%，Ni0.25%，Cu0.30%。5.1.3成品分析轮箍的化学成分允许偏差应符合GB222的规定。5.2制造方法5.2.1冶炼方法轮箍应用平炉、电炉或转炉冶炼的镇静钢制造。5.2.2矫正A级轮箍的矫正，应在热处理之前进行。B级轮箍可在冷状态下用压力机矫正，但不允许冲击矫正。5.3交货状态轮箍以淬火和回火热处理状态交货，亦可按供需双方协议交货。5.4力学性能5.4.1轮箍的力学性能应符合表4的规定。5.4.2A级轮箍应进行一60的冲击韧性试验，试验结果供参考。表4拉伸试验冲击功A硬度抗拉强度伸长率断面收缩率中J级别牌号HBN/mm2%(aku.kgf.m/cm2)(kgf/mm2)不小于860111023LG6012.018.0248(88113)(3)A级930115520LG6510.014.0269(95118)(2.5)
