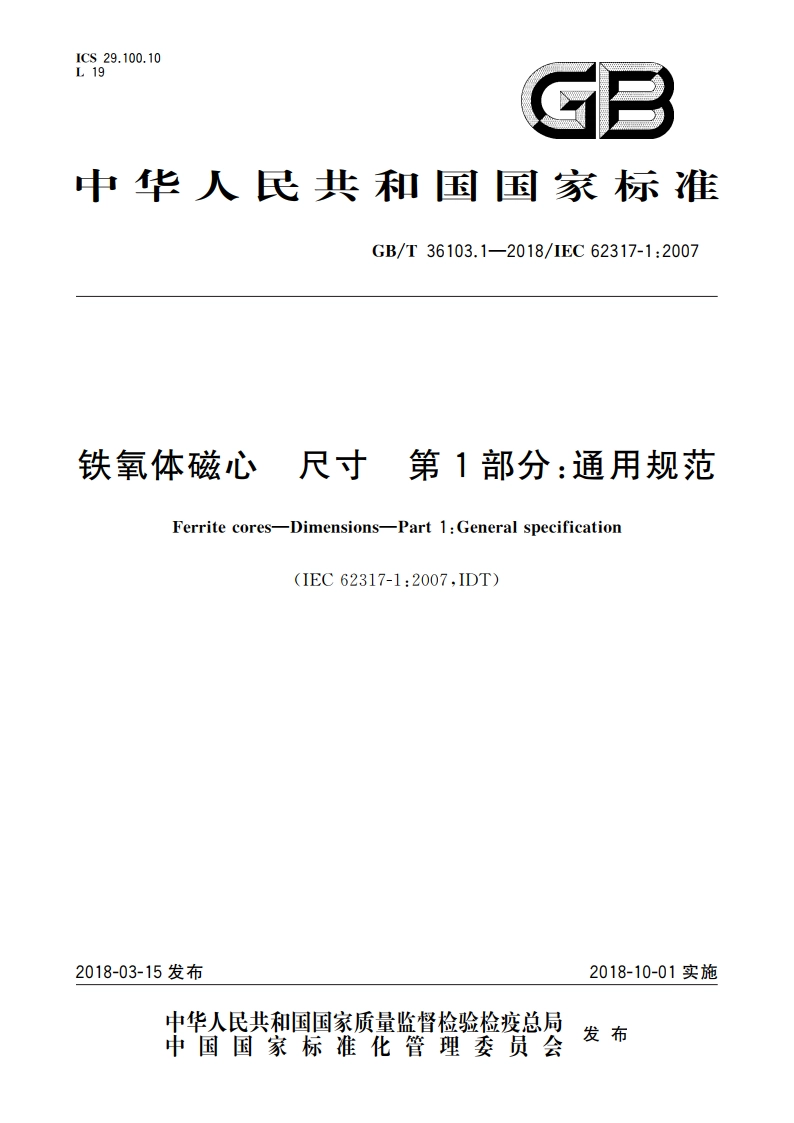

铁氧体磁心 尺寸 第1部分：通用规范 GBT 36103.1-2018.pdf

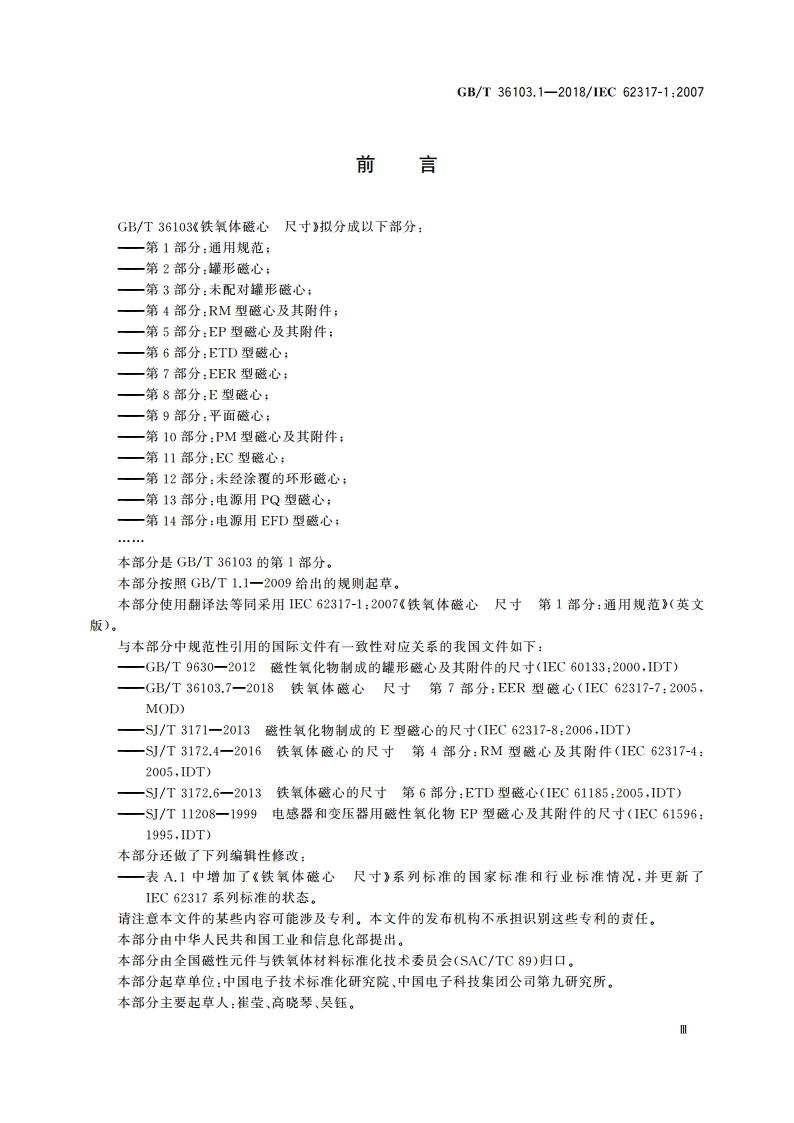

ICS 29.100.10L19GB中华人民共和国国家标准GB/T 36103.1-2018/IEC 62317-1:2007铁氧体磁心尺寸第1部分：通用规范Ferrite cores-Dimensions-Part 1:General specification(IEC 62317-1:2007,IDT)2018-03-15发布2018-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T36103.1-2018/1EC62317-1:2007IEC62317-9铁氧体磁心尺寸第9部分：平面磁心(Ferrite cores-一Dimensions-一Part9:Planar cores)IEC62323电感接近开关用铁氧体半罐形磁心的尺寸(Dimensions of half pot-cores made of fer-rite for inductive proximity switches)IEC/TR61604未经涂覆的磁性氧化物环形磁心的尺寸(Dimensions of uncoated ring cores ofmagnetic oxides)3现行标准和制、修订项目的转换GB/T36103(IE62317)标准中包含的标准包括现行标淮、正在制定的标准和将来会制定的标准。EC网址上登录的新标准如下：)正在制修订的项目：新项目的编号应在新的工作草案发布时登陆在IEC的网址上，并在其封面上作标注，b)现行标准：应在这些标准的每个新修订版发布时更新版本号：并在其以后版本的前言中加以说明，c)将来的新项目：新项目的编号应按GB/T36103(IEC62317)的标准选定。表A1是磁心尺寸标准体系及EC新旧标准和名称参考表。4尺寸描述表1和表2中对铁氧体磁心形状的主要尺寸所给定的字母进行了描述。磁心所有其他次要尺寸的代号按分类符号中的描述。表1环形磁心尺寸标注字母尺寸说明A环形磁心外径少环形磁心内径C环形磁心高度表2铁氧体磁心形状尺寸的字母代号字母尺寸含义A磁心底部的总长度或直径B磁心外壁或外脚的长度或高度C导线窗口的磁心宽度或底面宽度D磁心中心柱长度或有效的骨架深度窗口宽度或有效的骨架宽度中心柱厚度或直径G引线口或引线槽宽度H中心柱孔径
