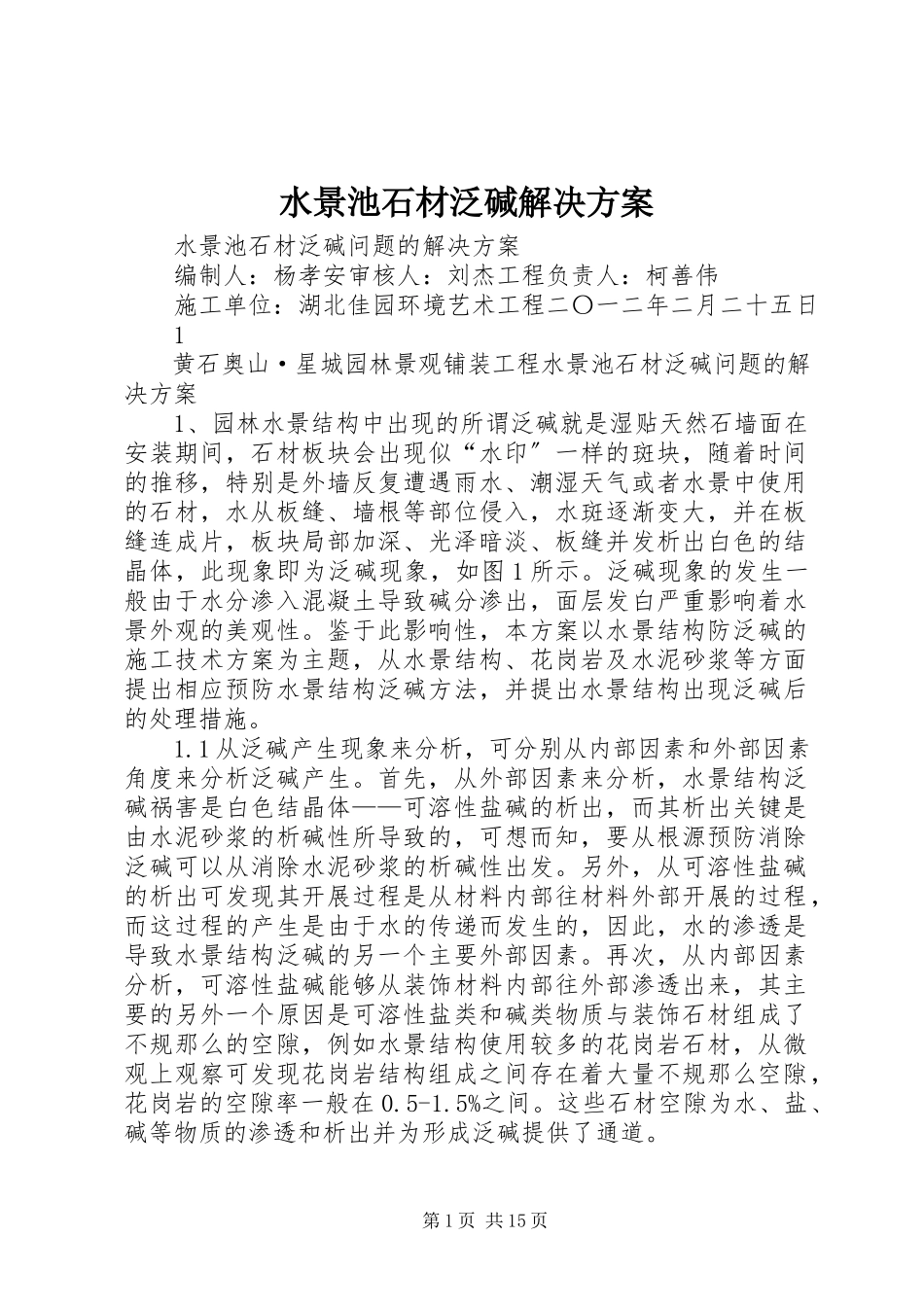

2023年水景池石材泛碱解决方案.docx

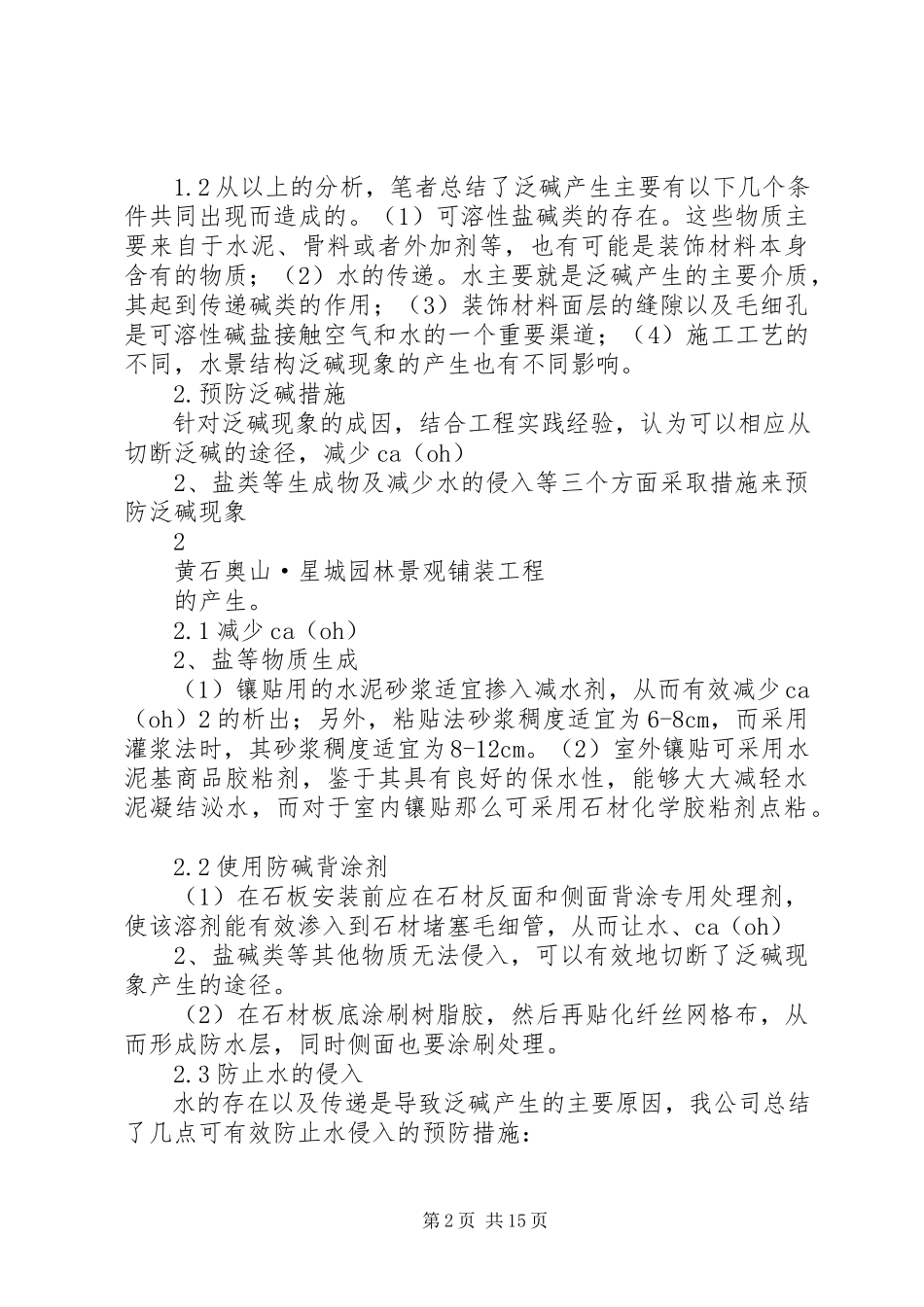

水景池石材泛碱解决方案 水景池石材泛碱问题的解决方案 编制人：杨孝安审核人：刘杰工程负责人：柯善伟 施工单位：湖北佳园环境艺术工程二〇一二年二月二十五日 1 黄石奥山·星城园林景观铺装工程水景池石材泛碱问题的解决方案 1、园林水景结构中出现的所谓泛碱就是湿贴天然石墙面在安装期间，石材板块会出现似“水印〞一样的斑块，随着时间的推移，特别是外墙反复遭遇雨水、潮湿天气或者水景中使用的石材，水从板缝、墙根等部位侵入，水斑逐渐变大，并在板缝连成片，板块局部加深、光泽暗淡、板缝并发析出白色的结晶体，此现象即为泛碱现象，如图1所示。泛碱现象的发生一般由于水分渗入混凝土导致碱分渗出，面层发白严重影响着水景外观的美观性。鉴于此影响性，本方案以水景结构防泛碱的施工技术方案为主题，从水景结构、花岗岩及水泥砂浆等方面提出相应预防水景结构泛碱方法，并提出水景结构出现泛碱后的处理措施。 1.1从泛碱产生现象来分析，可分别从内部因素和外部因素角度来分析泛碱产生。首先，从外部因素来分析，水景结构泛碱祸害是白色结晶体——可溶性盐碱的析出，而其析出关键是由水泥砂浆的析碱性所导致的，可想而知，要从根源预防消除泛碱可以从消除水泥砂浆的析碱性出发。另外，从可溶性盐碱的析出可发现其开展过程是从材料内部往材料外部开展的过程，而这过程的产生是由于水的传递而发生的，因此，水的渗透是导致水景结构泛碱的另一个主要外部因素。再次，从内部因素分析，可溶性盐碱能够从装饰材料内部往外部渗透出来，其主要的另外一个原因是可溶性盐类和碱类物质与装饰石材组成了不规那么的空隙，例如水景结构使用较多的花岗岩石材，从微观上观察可发现花岗岩结构组成之间存在着大量不规那么空隙，花岗岩的空隙率一般在0.5-1.5%之间。这些石材空隙为水、盐、碱等物质的渗透和析出并为形成泛碱提供了通道。 1.2从以上的分析，笔者总结了泛碱产生主要有以下几个条件共同出现而造成的。（1）可溶性盐碱类的存在。这些物质主要来自于水泥、骨料或者外加剂等，也有可能是装饰材料本身含有的物质；（2）水的传递。水主要就是泛碱产生的主要介质，其起到传递碱类的作用；（3）装饰材料面层的缝隙以及毛细孔是可溶性碱盐接触空气和水的一个重要渠道；（4）施工工艺的不同，水景结构泛碱现象的产生也有不同影响。 2.预防泛碱措施 针对泛碱现象的成因，结合工程实践经验，认为可以相应从切断泛碱的途径，减少ca（oh） 2、盐类等生成物及减少水的侵入等三个方面采取措施来预防泛碱现象 2 黄石奥山·星城园林景观铺装工程 的产生。 2.1减少ca（oh） 2、盐等物质生成 （1）镶贴用的水泥砂浆适宜掺入减水剂，从而有效减少ca（oh）2的析出；另外，粘贴法砂浆稠度适宜为6-8cm，而采用灌浆法时，其砂浆稠度适宜为8-12cm。（2）室外镶贴可采用水泥基商品胶粘剂，鉴于其具有良好的保水性，能够大大减轻水泥凝结泌水，而对于室内镶贴那么可采用石材化学胶粘剂点粘。 2.2使用防碱背涂剂 （1）在石板安装前应在石材反面和侧面背涂专用处理剂，使该溶剂能有效渗入到石材堵塞毛细管，从而让水、ca（oh） 2、盐碱类等其他物质无法侵入，可以有效地切断了泛碱现象产生的途径。 （2）在石材板底涂刷树脂胶，然后再贴化纤丝网格布，从而形成防水层，同时侧面也要涂刷处理。 2.3防止水的侵入 水的存在以及传递是导致泛碱产生的主要原因，我公司总结了几点可有效防止水侵入的预防措施： （2）优先采用混凝土墙或石墙做挡土墙，例如砖砌挡土墙，应用水泥砂浆砌筑，与土接触的内侧做防水层（如用防水砂浆抹面后涂热沥青两度），在墙内高于地面处设防潮层，墙上留泻水口，同时应作防渗处理，以防止水的渗入。为使块材地面铺设时调整方便及接缝隐蔽，挡墙根部可内收。工程实践说明，由于园林构筑物一般体量较小，采用上述方法并不会增加太多本钱，却能起到良好的效果。（3）对于外墙石材装饰面，为了能够有效防止水从板缝侵入，墙面板块必须离缝镶贴，而且缝宽不应小于5mm，使用石材专用硅硐密封胶密封。 （5）待镶贴完成后，对室外石材全面积喷涂有机硅防水剂或其他无色护面涂剂。 2.4施工用水质改善 目前根本园林水景（特别是小型水体多用欧式风格，即石材粘贴或马赛克、水洗石施工外表）应要求比较高的水质环境，最好采用经水处理过的自来水，千万慎重采用地下水，因为含泥沙量及含杂质多，长期使用这样的水质，会与外表的材料发生化学反响，产生出类似caco3的物质。解决泛碱具体措施 3 黄石奥山·星城园林景观铺装工程 水景结构泛碱出现重在预防，但是有些工程由于各种原因造成泛碱现象还是出现了，而对于天然石材墙面一旦出现泛碱现象，由于可溶性碱（或盐）物质已沿毛细孔渗透到石材里面（渗出石板外表的可以去除），很难去除，故应着重预防，泛碱发生后只可作以下补救。而对于这种情况笔者提出了一些解决泛碱的具体措施。 （1）对于已出现泛碱现象的石材贴面的补救方法可通过清洗污染物后在石材之间的缝隙采用玻璃胶，但这是不得已的整改措施。 （2）应尽快对墙体、板缝、板面等全面进行防水、密封处理，防止水分继续入侵，使泛碱不再扩大。 （3）可使用市面上的石材泛碱清洗剂，该清洗剂是由非离子型的外表活性剂及溶剂等制成的无色半透明液体，对于局部天然石材外表泛碱的清洗有一定的效果。但是在使用前，一定要先作小样试块，以检验效果和决定是否采用。（4）铺装材料缝隙的处理。从上面分析可知道，泛碱是从铺装材料的缝隙析出来的，因此要解决泛碱，必须要处理好铺装材料的缝隙。为此，对于园建尤其是水池、水景墙中的铺装缝隙都必须用防水效果较好的填缝剂进行密封处理；另外，还应对整个水池面层全面积喷涂有机硅防水剂或者其他无色护面涂剂，做到面层石材间的缝隙成为一个整体。 水景池石材泛碱问题的原因 首先。天然石材结晶相对较粗，抗渗性能不如普通水泥砂浆，水仍可由通过石材中的毛细管浸入面传到另外一面。天然石材的这种特性及毛细孔的存在，为粘接材料中的水、碱、盐等物质的渗入和析出并形成泛碱提供了通道。 其二。粘结材料产生含碱、盐等成分物质。主要为镶贴砂浆析出ca（oh）2（氢氧化钙）并跟随多余的拌合水，沿石材的毛细孔游离入侵板块，拌合水越多，移动到砂浆外表的ca（oh）2就越多，水分蒸发后，ca（oh）2就存积在板块里。 其他，如在水泥中添加了含有钠na+的外加剂，粘土砖土壤含有的na+、mg2+、k+、ca2+、c1-、so42-、c032-等，遇水溶解，会渗透到石材毛细孔里，形成“白华〞等现象。 粘结材料产生的含碱、盐等成分物质是渗入石材毛细孔产生泛碱的直接物质来 4 黄石奥山·星城园林景观铺装工程 源。 水的渗入。由于外墙接缝用水泥细砂砂浆勾缝，令防水效果差；地面水（或潮湿）沿墙体或砂浆层侵入石材板；安装时对石材洒水过多等原因，使水入侵石材板，并溶入ca（oh）2和其他盐类物质进入石材毛细管形成泛碱。可见，水是泛碱物质的溶剂和载体。 泛碱问题的治理解决方法 天然石材墙面一旦出现泛碱现象，由于可溶性碱（或盐）物质已沿毛细孔渗透到石材里面（渗出石板外表的可以去除），很难去除，故应着重预防，泛碱发生后只可作以下补救。 1.尽快对墙体、板缝、板面等全面进行防水处理，防止水分继续入侵，使泛碱不再扩大。 2.可使用市面上的石材泛碱清洗剂，该清洗剂是由非离子型的外表活性剂及溶剂等制成的无色半透明液体，对于局部天然石材外表泛碱的清洗有一定的效果。但是在使用前，一定要先作小样试块，以检验效果和决定是否采用。 除了石材反面进行背涂处理等方法外，池壁可采用干挂，池底采用架空池底，架空池底可用20230×20230×150砼墩子按600×600间距（或其它间距，根据池底石材设计大小确定，不宜过小）布置，架空池底下可藏管线，在解决泛碱问题的同时还能隐蔽管线。 如果还继续泛碱，放水枯燥后用环氧聚氨酯底漆处理。 本工程高壁水景池最好的石材泛碱问题的解决方法是建议设计方变更为采用石材干挂 湖北佳园环境艺术工程 二〇一二年二月二十五日 5 第二篇：水景结构泛碱预防与处理水景结构泛碱预防与处理 一引言 水景结构的花岗岩贴面或者清水砖贴面，构筑物出现外表泛碱是施工过程中常见顽症。所谓泛碱，是湿贴石材在安装期间，板材出现水印一样的斑块，随着时间的推移，特别是外墙反复遭遇雨水，潮湿天气或者水景水的侵入，水斑逐渐百年大，连片，颜色加深，光泽暗淡，此现象即为泛碱现象。水景结构泛碱的现象，会严重影响景观品质。很多工程，特别是住宅，都有水景，解决好泛碱问题，对公司营造精品住宅，有重要意义。 二泛碱产生的原因 从泛碱产生的现象来分析。碱其实就是白色的结晶体，这些结晶体就是可溶性盐碱，可溶性盐碱主要存在于水泥，骨料，外加剂等，或者石材本身含有盐碱。泛碱产生的原因，温度湿度增高时，水渗透到装饰材料内部，溶解了瓷砖，水泥中的盐碱，当温度湿度减小时，水份从分析出材料外，随着水份蒸发，可溶性盐碱留在材料外表，从而出现白色晶体。 从以上分析可知，通过选择石材，预防水的侵入，选择黏结剂等措施，可有效预防水景结构泛碱的出现。 三预防泛碱的方法1.施工前准备 设计上，如果本钱允许，可以考虑在高端精品楼盘，或者重要水景节点，采用干挂石材，同时考虑选择吸水率符合要求的石材板。 施工前充分考虑工艺环节，条件允许先做样板。 2.使用防碱背涂料 3.减少盐碱等物质的产生4.施工用水质改善5.防止水的侵入6.施工中的管理措施 四解决泛碱的具体措施解决泛碱的措施如下.1.已出现泛碱的市场，可清洗污染物，然后在石材缝隙采用玻璃胶，但这是不得已的方法。 2.对墙体，板缝，板面进行防水密封处理，防治水份继续侵入。 3.可采用市场上石材泛碱清洗剂，对局部天然石材有一定效果，但在使用前要先做小样试块。 4.铺装材料用防水好的填缝剂密封处理。 五结语 水景结构一旦出现泛碱现象，由于可溶性盐碱物质已沿毛细孔渗透到石材里，很难去除干净，因此，泛碱现象重在预防，只要探明其产生的原因，在设计，材料，施工各环节严格把关，科学防治，就能最大程度上防止泛碱的产生，从而提高工程的整体品质。 第三篇：水景结构泛碱预防及处理石材泛碱预防及处理 1泛碱产生原因探析 从泛碱产生现象来分析，可分别从内部因素和外部因素角度来分析泛碱产生。首先，从外部因素来分析，水景结构泛碱祸害是白色结晶体——可溶性盐碱的析出，而其析出关键是由水泥砂浆的析碱性所导致的，可想而知，要从根源预防消除泛碱可以从消除水泥砂浆的析碱性出发。另外，从可溶性盐碱的析出可发现其开展过程是从材料内部往材料外部开展的过程，而这过程的产生是由于水的传递而发生的，因此，水的渗透是导致水景结构泛碱的另一个主要外部因素。再次，从内部因素分析，可溶性盐碱能够从装饰材料内部往外部渗透出来，其主要的另外一个原因是可溶性盐类和碱类物质与装饰石材组成了不规那么的空隙，例如水景结构使用较多的花岗岩石材，从微观上观察可发现花岗岩结构组成之间存在着大量不规那么空隙，花岗岩的空隙率一般在0.5-1.5%之间。这些石材空隙为水、盐、碱等物质的渗透和析出并为形成
