铁矿石 还原性的测定方法 GBT 13241-2017.pdf

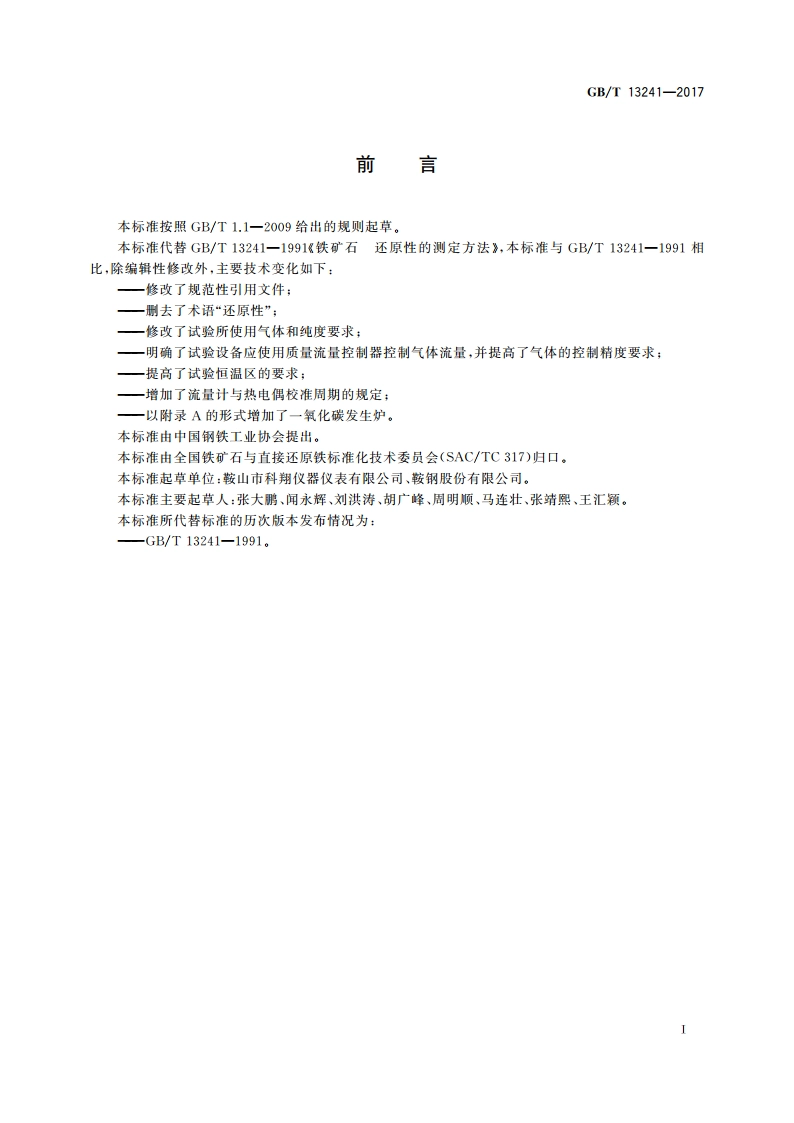

GB/T13241-2017前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T13241一1991铁矿石还原性的测定方法，本标准与GB/T13241一1991相比，除编辑性修改外，主要技术变化如下：一修改了规范性引用文件：一删去了术语“还原性”：一修改了试验所使用气体和纯度要求：一明确了试验设备应使用质量流量控制器控制气体流量，并提高了气体的控制精度要求：一提高了试验恒温区的要求；一增加了流量计与热电偶校准周期的规定：一以附录A的形式增加了一氧化碳发生炉。本标准由中国钢铁工业协会提出。本标准由全国铁矿石与直接还原铁标准化技术委员会(SAC/TC317)归口。本标准起草单位：鞍山市科翔仪器仪表有限公司、按钢股份有限公司。本标准主要起草人：张大鹏、闻永辉、刘洪涛、胡广峰、周明顺、马连壮、张靖熙、王汇颖。本标准所代替标准的历次版本发布情况为：-GB/T13241-1991。GB/T13241-2017的还原气体，在900的温度下，以三价铁状态为基准，3h后的还原度，以质量分数(%)表示。3.3还原速率reduction velocity以1m为时间单位，以三价铁状态为基准，铁矿石在还原过程中单位时间内还原度的变化值，以质量分数(%)表示。3.4还原速率指数reduction velocity indexRVI以三价铁状态为基准，当原子比O/Fe为0.9时的还原速率，以(%/min)表示。4原理将一定粒度范围的试料置于固定床中，用由CO和N2组成的还原气体，在900的温度下进行等温还原。每隔一定时间称试样质量，以三价铁状态为基准，计算还原3h后的还原度和原子比O/F等于0.9时的还原速率。5试验条件5.1一般条件本标准所用的气体体积和流量采用标准状态下(0和101.325kPa)的体积和流量。5.2还原气体成分（体积分数）C030%0.5%N270%士0.5%5.3还原气体的纯度（体积分数）C099.9%N299.99%5.4还原气体的流量在整个试验期间，还原气体的标态流量保持15L/min土0.5L/min。5.5试验温度铁可矿旷石试料在900温度下进行等温还原，在整个试验期间，进入料层的气体温度，料层温度保持在9005之间。6试验设备6.1气体的净化、配置系统气体的净化、配置系统包括：2
