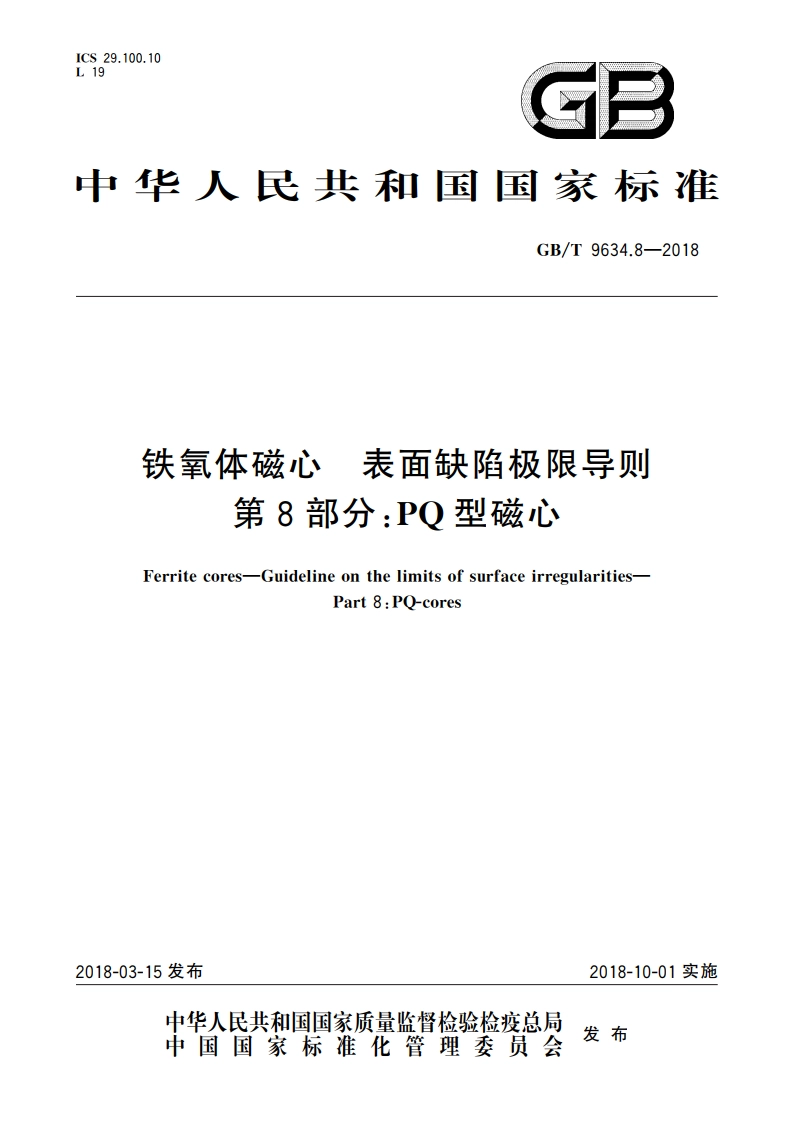

铁氧体磁心 表面缺陷极限导则 第8部分：PQ型磁心 GBT 9634.8-2018.pdf

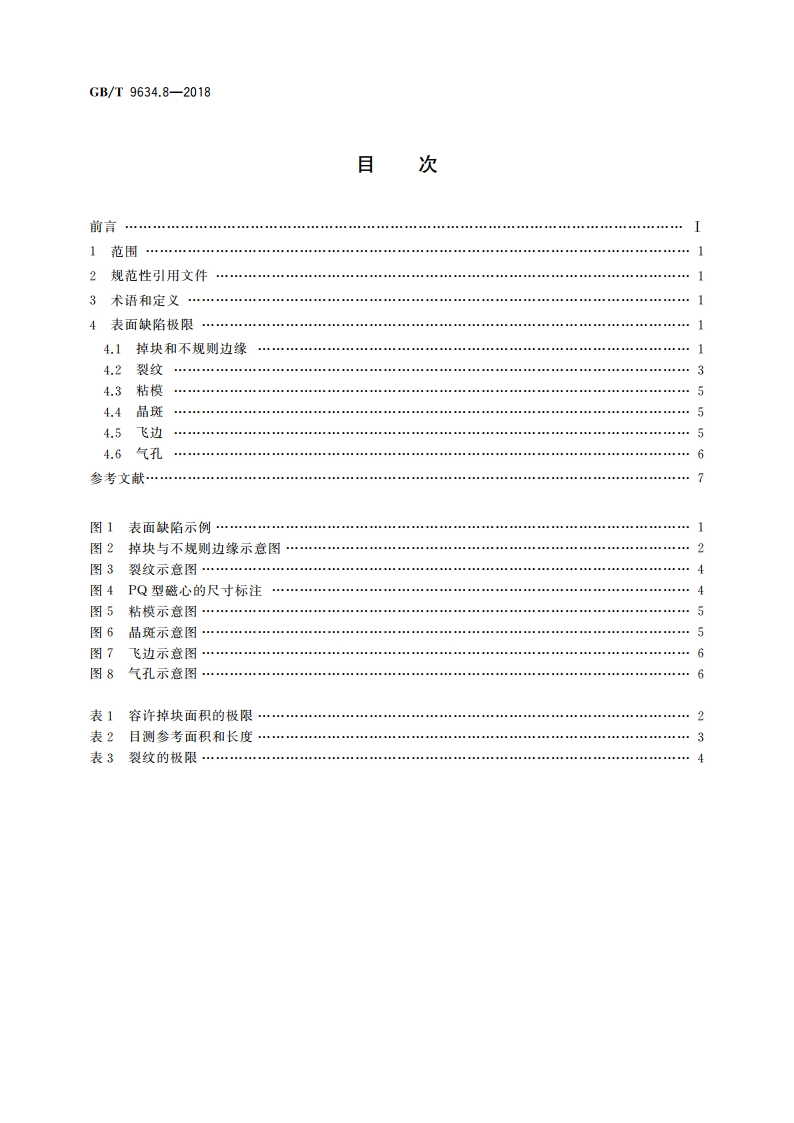

GB/T9634.8-2018目次前言】范围2规范性引用文件13术语和定义14表面缺陷极限14.1掉块和不规则边缘4.2裂纹034.3粘模.54.4晶斑.54.5飞边4.6气孔参考义猷”7图1表面缺陷示例sec.a.图2掉块与不规川边缘示意图”2图3裂纹示意图4图4PQ型磁心的尺寸标注4图5粘模示意图5图6晶跃示意图5图7飞边示意图6图8气孔示意图6表1容许掉块面积的极跟2表2目测参考面积和长度表3裂纹的极限4GB/T9634.8-2018铁氧体磁心表面缺陷极限导则第8部分：PQ型磁心1范围GB/T9634的本部分规定了符合相关总规范的PQ型磁心的表面缺陷容许极限的导则。本部分适用于磁性氧化物制成的PQ型磁心。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T9634.1铁氧体磁心表面缺陷极限导则第1部分：总则GB/T28864.1软磁铁氧体磁心术语定义第1部分：物理缺陷术语GB/T 28864.2软磁铁氧体磁心术语定义第2部分：尺寸标注3术语和定义GB/T9634.1和GB/T28864.1界定的以及下列术语和定义适用于本文件。3.1气孔pores烧结及表面加工处理后在磁心表面留下的孔洞（见图1）。示例：图1中也标示了PQ型磁心其余的表面缺陷示例，裂纹不规则边缘气孔掉块粘模品斑飞边图1表面缺陷示例4表面缺陷极限4.1掉块和不规则边缘4.1.1位于配合面的掉块和不规则边缘位于配合面的掉块面积（图2中的C1和C1)容许的极限：
