铁合金化学分析用试样的采取和制备 GBT 4010-1994.pdf

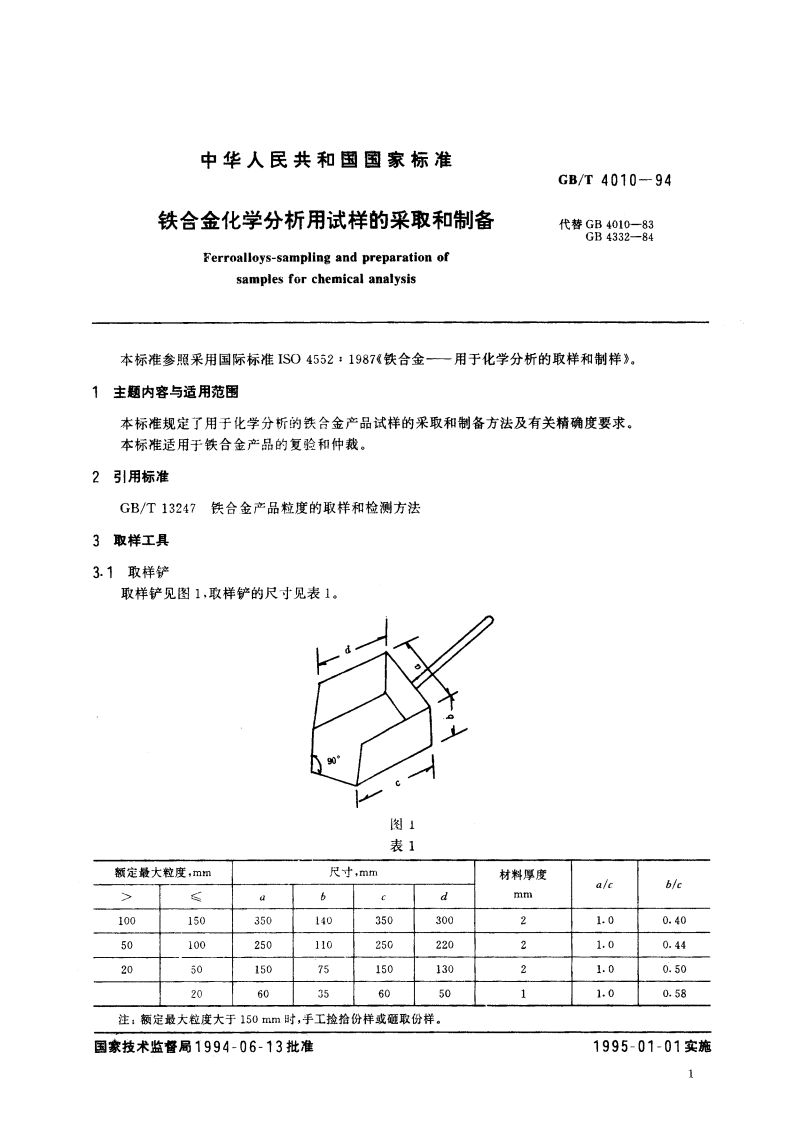

UDC669.15:543.05H42GB中华人民共和国国家标准GB/T4010-94铁合金化学分析用试样的采取和制备Ferroalloys-sampling and preparation ofsamples for chemical analysis1994-06-13发布1995-01-01实施国家技术监督局发布中华人民共和国国家标准GB/T4010-94铁合金化学分析用试样的采取和制备代替GB4010-83GB4332-84Ferroalloys-sampling and preparation ofsamples for chemical analysis本标准参照采用国际标准IS04552:1987铁合金一用于化学分析的取样和制样。1主题内容与适用范围本标准规定了用于化学分析的铁合金产品试样的采取和制备方法及有关精确度要求。本标准适用于铁合金产品的复验和仲戴。2引用标准GB/T13247铁合金产品粒度的取样和检测方法3取样工具3.1取样铲取样铲见图1，取样铲的尺寸见表1。图1表1额定最大粒度，mm尺寸，mm材料厚度a/cb/cdmm10015035014035030021.00.40501002501102502201.00.4420501507515013021.00.50汤6035605011.00.58注：额定最大粒度大于150mm时，手工捡拾份样或砸取份样。国家技术监督局1994-06-13批准1995-01-01实施1GB/T4010-943.2取样钎取样钎见图2：图2材料及规格：无缝钢管外套：外径35mm,壁厚2mm;内套：外径30mm,壁厚2mm。取样钎适用于最大粒度不大于4mm的铁合金产品包装件取样，取样钎的有效长度应大于包装件对角线的80%。交货（批）产品份样份样份样份样份样大样4大样组成及缩分4.1大样组成方式4.1.1直接组成大样方式。4.1.2先组成副样，再组成大样。交货（批）产品份样份样份样份样份样份样副样副样副样大祥4.2大样的缩分4.2.1粒度小于10mm的试样将被缩分。4.2.2试样缩分的设施应彻底清扫。用一定量的同种铁合金通过它们一次或更多次。4.2.3缩分前，试样应完全充分混合不少于3次。2GB/T4010-944.2.4缩分方法4.2.41圆锥四分法。4.2.4.2网格缩分法。4.2.43二分器法.4.2.4.4格条缩分器法。4.2.5缩分程序4.2.5.1圆锥四分法缩分程序：a.将被缩分的试样放在干净的钢板上准成圆锥形。b.改变位置，用铲将试样依次堆在另一个圆锥的顶点，尽可能使大样均匀地落于锥体底部。应用这种方法将原来的圆锥体的试样完全转移完为止。随后按此操作再作一次。.用铲或板将第三次圆锥形试样从圆锥顶垂直按下，将试样压平。压平试样时，使铲或板的中心与圆锥形试样的中心点重合。.将被压平的圆台形试样，在其中心部位用两条垂直相交的线分开，分成四等份。将两对角的部分试样作为缩分试样，另两份舍掉。e.按上述ad的步骤燥作，直至达到要求的数量为止。4.2.5.2网格缩分程序：4.2.52.1缩分铲的大小，按表2相应试样全通过的粒度选择。表2试样全通过的粒度，mm摊开试样的缩分铲尺寸，mm厚度，mmblea6d材料厚度5.0011.225356035605010.582.805.0020-30503050400.601.002.801525402540%0.50.620.251.001015302030250.50.670.25510151015120.30.67注：表2听域定的尺寸见图1。将图1的取样铲切断前部，成为平头铲后用于缩分。4.2.5.2.2缩分步骤,将试样置于平滑的平面上（例如钢板上）摊开成平整的长方形，其厚度按表2规定。b.将此长方形的试样等分成不少于20个网格。.根据试样全部通过的粒度，选择表2中相应的缩分铲。.从等分的各网格中取出一满铲试样，将所取试样集中作为缩分样。取样时将铲挡板垂直插入试样，一直将铲插到试样底部，这样容易取出试样。，所取的缩分样比所需的试验样的重量少时，或者选用大的缩分铲，或者增加取样次数。4.2.5.3二分器法和格条缩分器法根据设备使用说明书进行操作。5易破碎铁合金的取样和制样5.1供货化学组成的综合精度供货化学组成的置信度为95%时，其综合精确度见表3及表4。3
