2023
污水处理
厂实图
资料

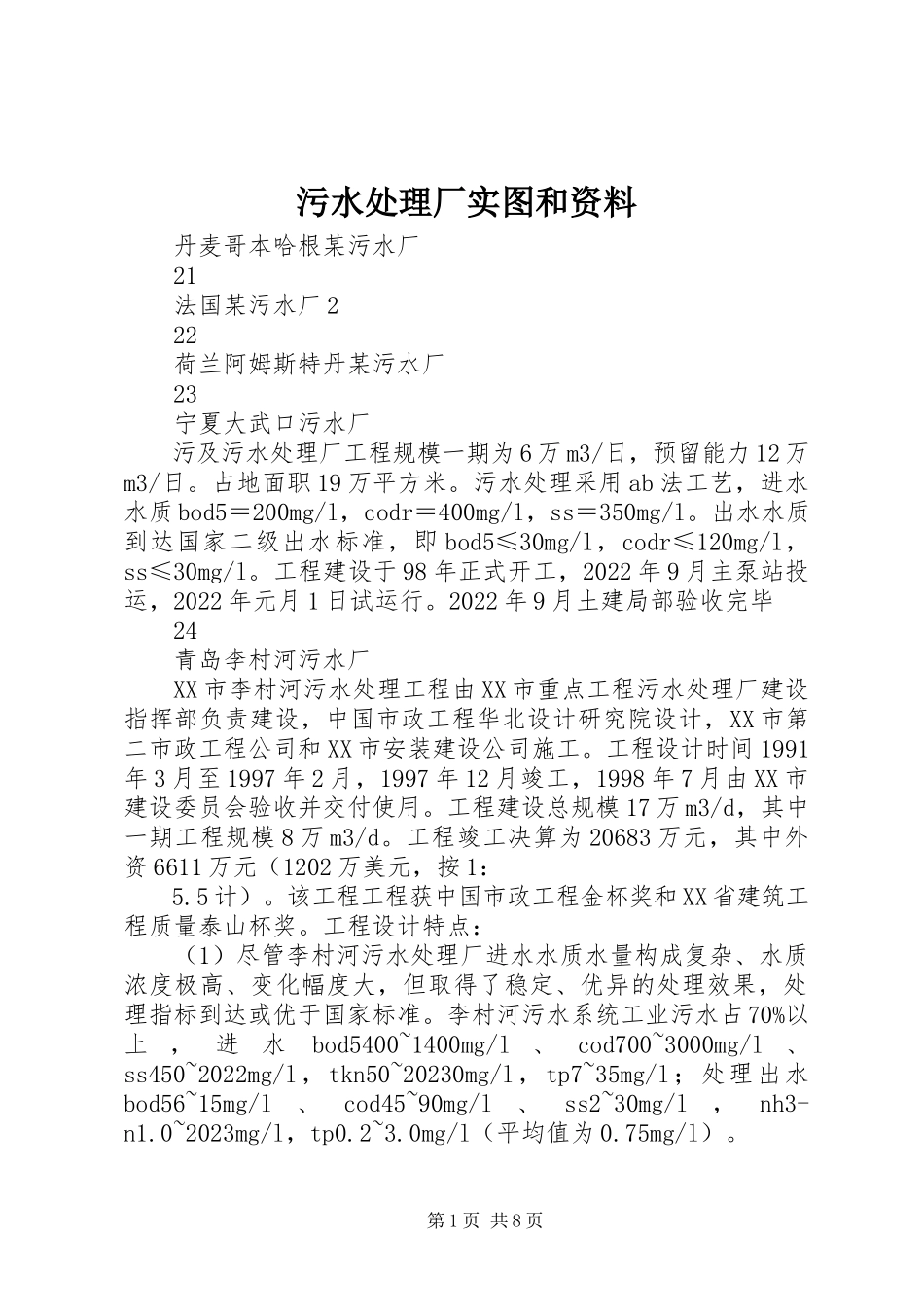

污水处理厂实图和资料
丹麦哥本哈根某污水厂
21
法国某污水厂2
22
荷兰阿姆斯特丹某污水厂
23
宁夏大武口污水厂
污及污水处理厂工程规模一期为6万m3/日,预留能力12万m3/日。占地面职19万平方米。污水处理采用ab法工艺,进水水质bod5=200mg/l,codr=400mg/l,ss=350mg/l。出水水质到达国家二级出水标准,即bod5≤30mg/l,codr≤120mg/l,ss≤30mg/l。工程建设于98年正式开工,2022年9月主泵站投运,2022年元月1日试运行。2022年9月土建局部验收完毕
24
青岛李村河污水厂
XX市李村河污水处理工程由XX市重点工程污水处理厂建设指挥部负责建设,中国市政工程华北设计研究院设计,XX市第二市政工程公司和XX市安装建设公司施工。工程设计时间1991年3月至1997年2月,1997年12月竣工,1998年7月由XX市建设委员会验收并交付使用。工程建设总规模17万m3/d,其中一期工程规模8万m3/d。工程竣工决算为20683万元,其中外资6611万元(1202万美元,按1:
5.5计)。该工程工程获中国市政工程金杯奖和XX省建筑工程质量泰山杯奖。工程设计特点:
(1)尽管李村河污水处理厂进水水质水量构成复杂、水质浓度极高、变化幅度大,但取得了稳定、优异的处理效果,处理指标到达或优于国家标准。李村河污水系统工业污水占70%以上,进水bod5400~1400mg/l、cod700~3000mg/l、ss450~2022mg/l,tkn50~20230mg/l,tp7~35mg/l;处理出水bod56~15mg/l、cod45~90mg/l、ss2~30mg/l,nh3-n1.0~2023mg/l,tp0.2~3.0mg/l(平均值为0.75mg/l)。

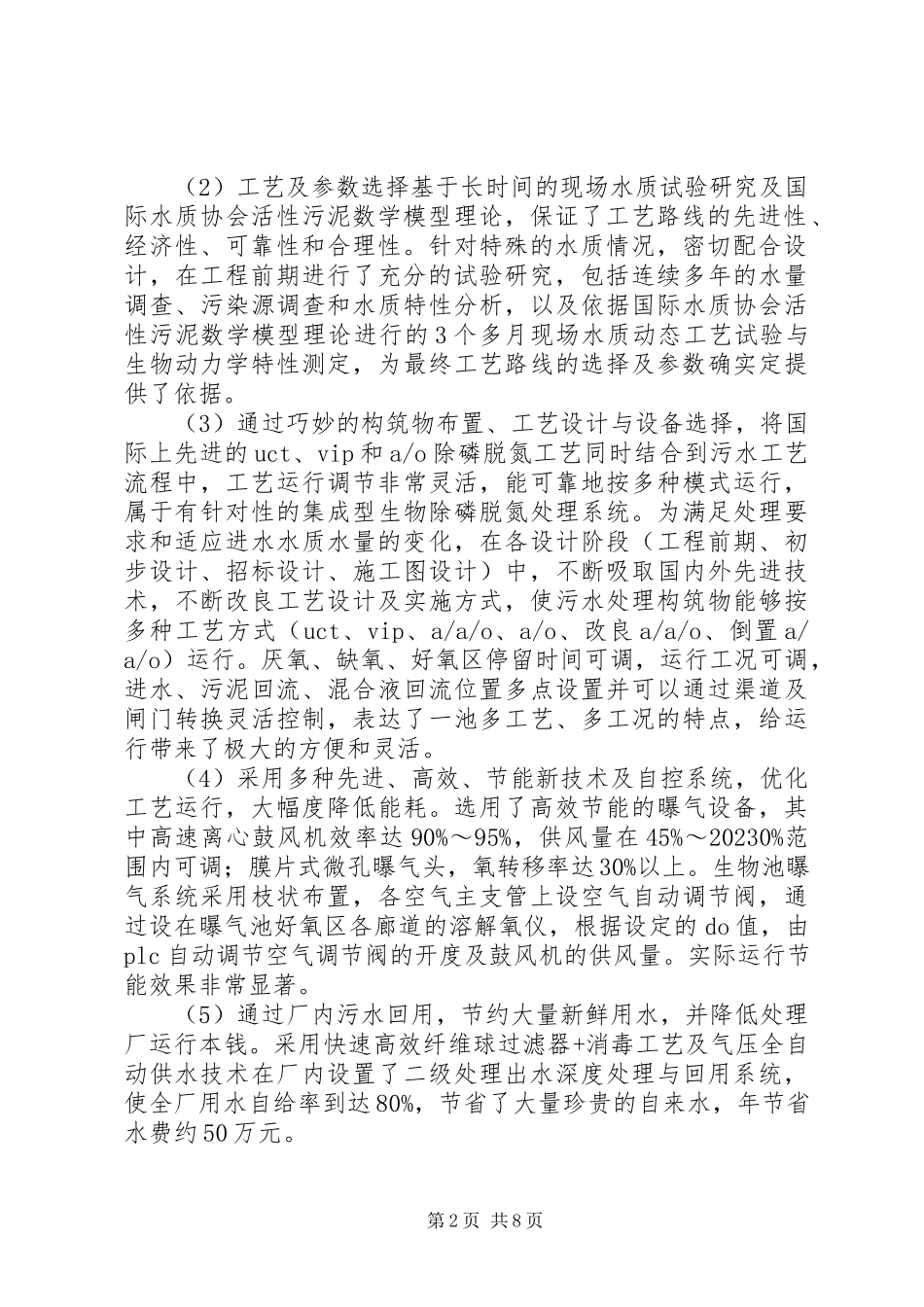

(2)工艺及参数选择基于长时间的现场水质试验研究及国际水质协会活性污泥数学模型理论,保证了工艺路线的先进性、经济性、可靠性和合理性。针对特殊的水质情况,密切配合设计,在工程前期进行了充分的试验研究,包括连续多年的水量调查、污染源调查和水质特性分析,以及依据国际水质协会活性污泥数学模型理论进行的3个多月现场水质动态工艺试验与生物动力学特性测定,为最终工艺路线的选择及参数确实定提供了依据。
(3)通过巧妙的构筑物布置、工艺设计与设备选择,将国际上先进的uct、vip和a/o除磷脱氮工艺同时结合到污水工艺流程中,工艺运行调节非常灵活,能可靠地按多种模式运行,属于有针对性的集成型生物除磷脱氮处理系统。为满足处理要求和适应进水水质水量的变化,在各设计阶段(工程前期、初步设计、招标设计、施工图设计)中,不断吸取国内外先进技术,不断改良工艺设计及实施方式,使污水处理构筑物能够按多种工艺方式(uct、vip、a/a/o、a/o、改良a/a/o、倒置a/a/o)运行。厌氧、缺氧、好氧区停留时间可调,运行工况可调,进水、污泥回流、混合液回流位置多点设置并可以通过渠道及闸门转换灵活控制,表达了一池多工艺、多工况的特点,给运行带来了极大的方便和灵活。
(4)采用多种先进、高效、节能新技术及自控系统,优化工艺运行,大幅度降低能耗。选用了高效节能的曝气设备,其中高速离心鼓风机效率达90%~95%,供风量在45%~20230%范围内可调;膜片式微孔曝气头,氧转移率达30%以上。生物池曝气系统采用枝状布置,各空气主支管上设空气自动调节阀,通过设在曝气池好氧区各廊道的溶解氧仪,根据设定的do值,由plc自动调节空气调节阀的开度及鼓风机的供风量。实际运行节能效果非常显著。
(5)通过厂内污水回用,节约大量新鲜用水,并降低处理厂运行本钱。采用快速高效纤维球过滤器+消毒工艺及气压全自动供水技术在厂内设置了二级处理出水深度处理与回用系统,使全厂用水自给率到达80%,节省了大量珍贵的自来水,年节省水费约50万元。

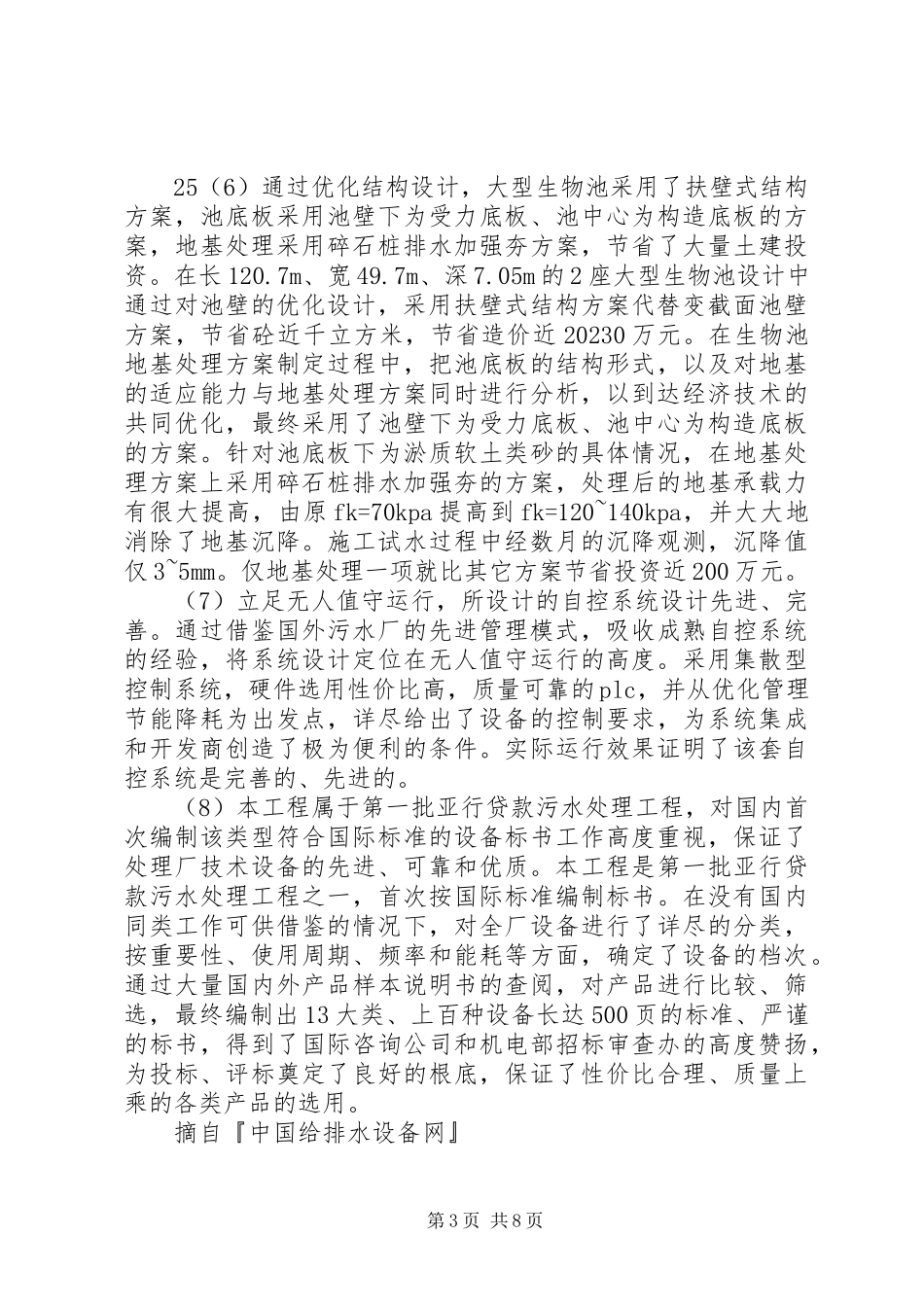

25(6)通过优化结构设计,大型生物池采用了扶壁式结构方案,池底板采用池壁下为受力底板、池中心为构造底板的方案,地基处理采用碎石桩排水加强夯方案,节省了大量土建投资。在长120.7m、宽49.7m、深7.05m的2座大型生物池设计中,通过对池壁的优化设计,采用扶壁式结构方案代替变截面池壁方案,节省砼近千立方米,节省造价近20230万元。在生物池地基处理方案制定过程中,把池底板的结构形式,以及对地基的适应能力与地基处理方案同时进行分析,以到达经济技术的共同优化,最终采用了池壁下为受力底板、池中心为构造底板的方案。针对池底板下为淤质软土类砂的具体情况,在地基处理方案上采用碎石桩排水加强夯的方案,处理后的地基承载力有很大提高,由原fk=70kpa提高到fk=120~140kpa,并大大地消除了地基沉降。施工试水过程中经数月的沉降观测,沉降值仅3~5mm。仅地基处理一项就比其它方案节省投资近200万元。
(7)立足无人值守运行,所设计的自控系统设计先进、完善。通过借鉴国外污水厂的先进管理模式,吸收成熟自控系统的经验,将系统设计定位在无人值守运行的高度。采用集散型控制系统,硬件选用性价比高,质量可靠的plc,并从优化管理、节能降耗为出发点,详尽给出了设备的控制要求,为系统集成和开发商创造了极为便利的条件。实际运行效果证明了该套自控系统是完善的、先进的。
(8)本工程属于第一批亚行贷款污水处理工程,对国内首次编制该类型符合国际标准的设备标书工作高度重视,保证了处理厂技术设备的先进、可靠和优质。本工程是第一批亚行贷款污水处理工程之一,首次按国际标准编制标书。在没有国内同类工作可供借鉴的情况下,对全厂设备进行了详尽的分类,按重要性、使用周期、频率和能耗等方面,确定了设备的档次。通过大量国内外产品样本说明书的查阅,对产品进行比较、筛选,最终编制出13大类、上百种设备长达500页的标准、严谨的标书,得到了国际咨询公司和机电部招标审查办的高度赞扬,为投标、评标奠定了良好的根底,保证了性价比合理、质量上乘的各类产品的选用。
摘自『中国给排水设备网』
26
27
青岛团岛污水厂
XX市地处胶东半岛西南部,是我国北方著名的轻工港口城市、国家方案单列城市和十五个经济中心城市之一。得天独厚的旅游条件使XX市形成著名风景旅游和避暑疗养胜地,为保护旅游资源,创造更好的投资环境,促进城市的可持续开展,XX市已被国家定为黄、渤海污染防治的重点城市。
XX市有五大排水系统,即娄山后排水系统、李村河排水系统、海泊河排水系统、团岛排水系统和青岛路以东排水系统。
XX市团岛污水处理厂位于XX市XX县区团岛,即原团岛污水处理厂西北侧的规划填海区,占地面积2023公顷。XX市团岛污水处理厂工程的建设主要是解决团岛排水系统—XX市XX县区西部(即老市区和市中心区)污水随意排放的问题,改善和治理污水对胶州湾的严重污染问题。该工程收水面积为5.6km2,效劳人口为26万人,工程建设规模为2023万m3/d。
XX市团岛污水处理厂工程是第一批德国政府赠款工程,赠款总额为2500万德国马克,属XX市及XX省重点工程工程,工程概算总投资为32423万元,其中利用德国政府赠款2500万德国马克,折合人民币8275万元,国内自筹配套资金24148万元。本工程设备供应商确实定、土建施工单位及设备安装单位确实定均通过公平、公正、合理的招投标方式进行。
受XX市市政总公司和XX市排水管理处的委托,中国市政工程华北设计研究院承担了本工程工程的设计任务,1991年4月完成了工程的可行性研究报告,并通过省、市两级专家会审。1992年至1993年德国政府派遣专家和官员对该工程进行了技术和经济评估,污水处理工艺由两期实施的两段法a+a2/o改为一期一步到位的一段法a2/o。1994年1月至1995年1月进行了工程的初步设计及设备招标书的编写与出售工作,共有7家外国公司参与投标,经过评标、技术谈判、商务谈判三个阶段认真细致的工作,选出了中标公司,并报国家外经贸部和德国政府批准,最终由德国普鲁士革·诺尔(preusag-noell)公司中投,并成为进口设备的总供货商。1996年1月中国市政工程华北设计研究院又针对技术上的一些变化及取费标准的变化,对原初步设计进行了修改,1996年5月XX市建设委员会组织专家会审对初步设计进行了批复。1998年5月最终完本钱工程的施工图设计。
本工程于1996年4月正式开工建设,1998年2023月建成并进行单机试车及联动试车,同时投入试运行状态,1999年4月整个工程全面竣工并通过了XX市有关部门组织的工程竣工验收。1999年4月正式交付使用。
近三年的生产运行结果说明,污水处理厂出水水质各项指标到达了国家污水综合排放标准(gb8978-88)的一级标准指标要求,污水处理厂运行稳定,自动化程度高,除磷脱氮效率高,运行效果到达了预期的目的,充分表达了工程设计的高度创新性、先进性和实用性。综合效益显著,得到了国家、省、市领导及有关单位来访专家的高度评价。国家建设部部长俞正声、XX省省长李春亭、XX市市委书记张惠来、XX市市长王家瑞等上级领导先后视察了本工程,并给予了充分的肯定和很高的评价,该项工程目前已成为XX省其它城市建设城市污水处理厂的范例。摘自【中国水网】
28
29
上海竹园污水厂
30
河南安阳污水厂
晁家村污水处理厂是我市的一项重点工程,这项工程自2022年7月28日通过竣工验收,并投入使用后,为我市的污水处理工作做出了积极奉献。如今这项工程又过五关、斩六将,荣获了国家建筑工程最高奖“鲁班奖〞,并实现了XX市工程建设领域“零〞的突破。
据了解,XX市晁家村污水处理厂工程,是经XX省计委批准立项的海河流域污水综合治理重点工程,该工程占地203.6亩,总投资1.7665亿元。市污水处理厂投产一年来连续保持无故障运行,日处理量最大为9.8万吨,实际平均出水水质优于国家规定的二级污水综合排放标准,能耗及处理本钱低于国内同行25%,取得了良好的经济和社会效益。在此项评选中,此项工程经过申报、初评、复查、专家评审等一道道关口,摘取了建筑工程最高荣誉,成为自1986年评选“鲁班奖〞以来,第一个由我市建筑公司承建并获此殊荣的工程。(安阳有线电视台)摘自【国家城市给水排水工程技术研究中心】
31
32
法国某污水厂1
33
丹麦某污水厂1
34
绍兴工业污水厂(全国最大)
绍兴污水处理厂是目前国内单体规模最大的综合污水处理厂,主要承担XX市县两地工业废水和生活污水“集中处理,达标排放〞任务。
摘自【中国绍兴】
绍兴水处理开展于2022年8月建成投运了一期印染、生活废水集中处理工程,日处理流量30万t/d。2022年底又完成了30万t/d污水处理厂二期扩建工程。随着绍兴经济的飞速开展,该污水厂接纳的工业废水、生活污水的水量迅速增加,其中,工业废水占接纳污水总量的80%左右,且工业废水中以印染废水居多。印染废水的主要特点是:水量大、色度深、碱度高、成分复杂,单位时间内变化频率快。废水中除含大量的染化料、浆料、助剂、无机盐、纤维杂质外,还含有少量的铬、氰、酚、硫等污染物。已建成投运的绍兴污水处理厂其日处理能力和处理工艺都不能满足当前这一开展要求。
自2022年2023月起,绍兴水处理开展开始对二期30万t/d的污水处理工艺进行扩能改造。扩能改造工程在XX省科委立项,属XX省2023年重点技改工程。该工程重点是在调节池内增加混凝
