2022年医学专题—肺段ct(1).ppt

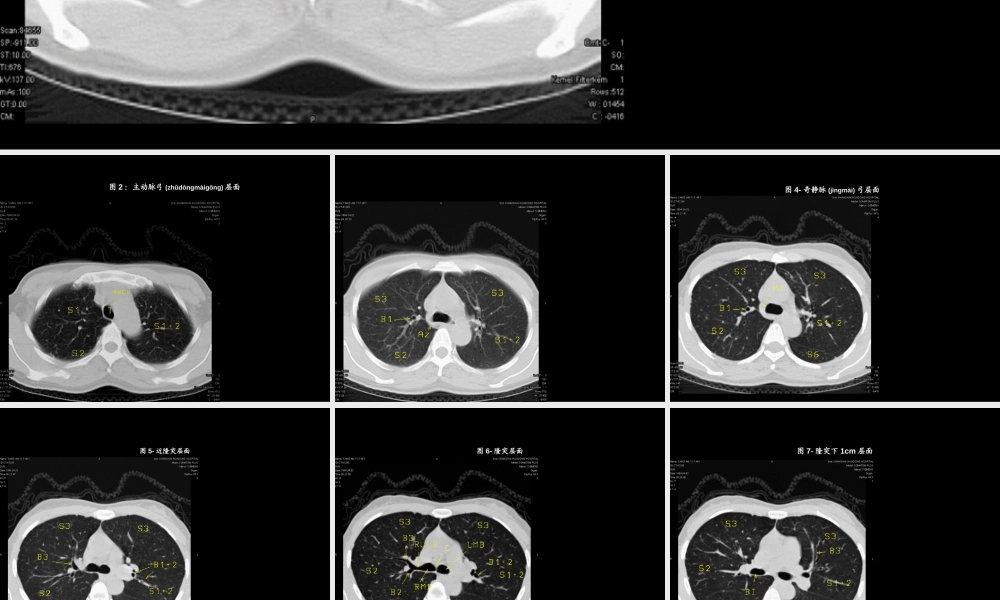

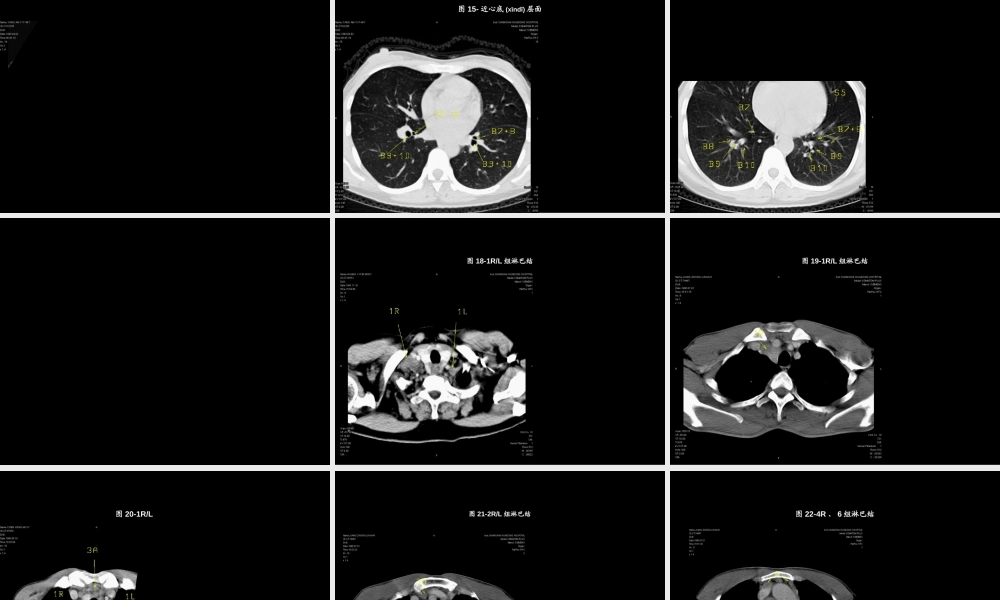

图1-16：正常胸部断层(duncng)，从胸锁关节至心底层面，间隔3-10mm，以肺窗显示；螺旋扫描；部分薄层高分辨率重建T：气管E：食管S1：上叶尖段,图1-胸锁关节(gunji)层面,第一页，共八十一页。,图2：主动脉弓(zhdngmigng)层面,ARCH:主动脉弓(zhdngmigng)S2：上叶后段S1+2：左上叶尖后段,第二页，共八十一页。,Az：奇静脉(jngmi)弓B1：上叶尖段支气管S3：上叶前段,图3-主肺动脉窗层面,第三页，共八十一页。,图4-奇静脉(jngmi)弓层面,S6：下叶背段,第四页，共八十一页。,图5-近隆突层面,B1+2：左上叶尖后段支气管B3：上叶前段支气管,第五页，共八十一页。,图6-隆突层面,B2：上叶后段支气管C：隆突RMB/LMB：右/左主支气管RULB：右上叶支气管,第六页，共八十一页。,图7-隆突下1cm层面,Bi：中间(zhngjin)支气管,第七页，共八十一页。,图8-隆突下1cm层面,LUMB：左上叶支气管,第八页，共八十一页。,图9-隆突下2cm层面,V3：上叶前段静脉(jngmi)的段间支,第九页，共八十一页。,图10-隆突下2cm层面,S4：右中叶(zhngy)外段/左舌上段,第十页，共八十一页。,图11-隆突下3cm层面,B4：右中叶(zhngy)外侧段/左舌上段 支气管,第十一页，共八十一页。,图12-隆突下3cm层面,B6：下叶背段支气管,第十二页，共八十一页。,图13-隆突下3cm层面,第十三页，共八十一页。,图14-近心底(xnd)层面,B5：右中叶(zhngy)内侧段/左舌下段 支气管BS：基底干支气管MLB：中叶支气管S5：右中叶内侧段/左舌下段,第十四页，共八十一页。,图15-近心底(xnd)层面,B7+8：下叶前内段支气管,第十五页，共八十一页。,图16-近心底(xnd)层面,B7：下叶内段支气管B8：下叶前段支气管B9：下叶外段支气管B10：下叶后段支气管,第十六页，共八十一页。,图17-锁骨(sug)上和斜角肌组淋巴结,图17-29：是以1996年AJCC胸内淋巴结分组法在CT中的应用：扫描从锁骨上至膈上层面，系增强CT扫描，以纵隔窗显示锁骨上和斜角(xi jio)肌组：为肺尖以上位于气管中线两侧的锁骨上窝内和沿斜角肌排列的淋巴结。,第十七页，共八十一页。,图18-1R/L组淋巴结,肺尖至左头臂静脉(jngmi)横过中线汇入右头臂静脉之间层面,沿气管中线两侧排列的淋巴结-为最上纵隔组（分右侧/左侧，缩写：1R/L）,第十八页，共八十一页。,图19-1R/L组淋巴结,第十九页，共八十一页。,图20-1R/L、3A/P组淋巴结,肺尖至主动脉弓上缘层面，位于主动脉弓3个主要分支（左锁骨下、左颈总、无名动脉)前方的淋巴结-为血管(xugun)前组（3A组）位于气管后方的淋巴结-为气管后组（3P组）,第二十页，共八十一页。,图21-2R/L组淋巴结,位于1组以下至主动脉弓(zhdngmigng)上，沿气管两侧的淋巴结-为右/左上气管旁组（2R/L组）,第二十一页，共八十一页。,图22-4R、6组淋巴结,位于主动脉弓(zhdngmigng)上缘以下，升主动脉、主动脉弓前方及两侧的淋巴结-为升主动脉旁组（6组）,第二十二页，共八十一页。,图23-4R/L、6组淋巴结,主动脉弓(zhdngmigng)上缘到右/左上叶支气管开口之间，位于气管周围的淋巴结-为下气管旁组（4R/L组）还可以奇静脉弓为界，将右侧（4R）组分为4上（S）和4下（i）组,第二十三页，共八十一页。,图24-4R/L、5、6组淋巴结,位于(wiy)动脉韧带、主动脉弓左侧，肺动脉至左上肺动脉之间的淋巴结-为主动脉弓下或主肺动脉组（5组）,第二十四页，共八十一页。,图25-7组淋巴结,位于(wiy)隆突下3cm范围以内的淋巴结-为隆突下组（7组）,第二十五页，共八十一页。,图26-7、10R组淋巴结,位于(wiy)纵隔胸膜外肺门区（包括右侧中间支气管旁）的淋巴结-为右/左肺门组（10R/L组）,第二十六页，共八十一页。,图27-8、10R/L组淋巴结,位于隆突下3cm范围以下，紧邻食管周围(zhuwi)的淋巴结-为食管旁组，分右/左（8R/L）组,第二十七页，共八十一页。,图28-9、11R组淋巴结,位于两侧肺韧带(rndi)附近（包括两下肺静脉周围）的淋巴结-为右/左肺韧带组（9R/L组）位于两侧肺叶支气管之间的淋巴结-为右/左叶间组（11R/L组）,第二十八页，共八十一页。,图29-12、13、14R/L组淋巴结,邻近(ln jn)叶支气管远端的淋巴结-为右/左叶内组（12R/L组）邻近各肺段支气管的淋巴结-为右/左段内组（13R/L组）围绕各亚段支气管的淋巴结-为右/左亚段组（14R/L组）,第二十九页，共八十一页。,图30-肺间质病变(bngbin),常规(chnggu)或标准CT扫描、重建,第三十页，共八十一页。,图31-肺间质病变(bngbin),螺旋薄层(bo cn)CT扫描，骨算法重建,第三十一页，共八十一页。,图32-肺间质病变(bngbin),薄层（1mm）高分辨(fnbin)法CT扫描、重建,第三十二页，共八十一页。,图33-肺鳞癌,右肺下叶中高分化鳞癌（SQ.CA）-病灶边缘(binyun)毛糙，内见偏心空洞，内壁不规则，见结节向腔内突起,第三十三页，共八十一页。,图34-肺小腺癌(xin i),右肺中叶(zhngy)外侧段小腺癌（AD.CA）-病灶呈浅分叶状，直径约18mm，平扫CT值约24Hu,第三十四页，共八十一页。,图35-肺小腺癌(xin i),增强扫描：CT值约80Hu，病灶(bngzo)有明显强化,第三十五页，共八十一页。,图36-肺小腺癌(xin i),病灶内密度不均匀，可见(kjin)小结节堆聚,第三十六页，共八十一页。,图37-肺小腺癌(xin i),病灶远端可见(kjin)胸膜凹陷征,第三十七页，共八十一页。,图38-支气管内类癌,右侧中间支气管（Bi）内类癌（Carcinoid）-中心性类癌起自支气管粘膜(zhn m)下腺导管上皮，少数可有钙化为受侵的支气管软骨反应,第三十八页，共八十一页。,图39-支气管内类癌,第三十九页，共八十一页。,图40-肺泡(fipo)细胞癌,肺泡(fipo)细胞癌（alveolar Cell Ca.）-两肺弥漫分布，为广泛型,第四十页，共八十一页。,图41-肺泡(fipo)细胞癌,表现为两肺弥漫分布的粟粒状或小结节(ji ji)状影，也可为斑片影。分布不均匀，以中、下野的病灶居多，少数可表现为慢性弥漫性肺间质病变，呈网格状纹理，并出现Kerley B、C线,第四十一页，共八十一页。,图42-肺错构瘤,左肺上叶尖后段错构瘤（Hamartoma)平扫CT值-20Hu,第四十二页，共八十一页。,图43-肺错构瘤,增强(zngqing)扫描：病灶CT值20Hu，有强化,第四十三页，共八十一页。,图44-肺错构瘤,病灶内密度(md)较均匀,第四十四页，共八十一页。,图45-肺错构瘤,病灶呈类圆形，直径约10mm，边缘(binyun)较光滑,第四十五页，共八十一页。,图46-肺结核,左肺上叶壁厚薄(hub)不均的空洞性病灶，空洞的内径约11mm的空洞,第四十六页，共八十一页。,图47-肺结核,空洞病灶内壁较光整，其内无液平、结节(ji ji)灶，病灶边缘见长毛刺，周围见斑点灶,第四十七页，共八十一页。,图48-肺结核球,左肺上叶椭圆形结节灶，直径22mm，其内(q ni)密度较均匀,第四十八页，共八十一页。,图49-肺结核球,平扫CT值35-57Hu,第四十九页，共八十一页。,图50-肺结核球,增强扫描：CT值35-58Hu，病灶(bngzo)不强化,第五十页，共八十一页。,图51-肺结核球,病灶为结核（干酪）球，边界较清楚(qng chu)，可见较多长毛刺,第五十一页，共八十一页。,图52-肺结核,右上肺较大斑块灶，边缘较模糊，见散在小斑片影，局部(jb)肺大泡形成,第五十二页，共八十一页。,图53-肺结核,病灶为多发，以右上肺为主，形态不规则，周围(zhuwi)见卫星灶，相邻胸膜增厚、粘连,第五十三页，共八十一页。,图54-肺结核,病灶内密度(md)不均匀，CT值约35-350Hu，可见较多斑点、斑块状钙化，,第五十四页，共八十一页。,图55-肺结核,手术病理显示：右上肺为结核灶，周围伴有较多淋巴(ln b)细胞浸润,第五十五页，共八十一页。,图56-前纵隔(zngg)畸胎瘤,前纵隔囊实相间(xingjin)的肿块灶，平扫CT值14-65Hu,第五十六页，共八十一页。,图57-前纵隔(zngg)畸胎瘤,病灶以囊性部分(b fen)为主，边界较清，为良性畸胎瘤（Benignant Teratoma),第五十七页，共八十一页。,图58-前纵隔(zngg)胸腺瘤,前纵隔大血管前方见类圆形软组织密度肿块灶，边界(binji)较清楚，增强扫描CT值65Hu，为良性胸腺瘤（Thymoma),第五十八页，共八十一页。,图59-支气管囊肿(nngzhng),右后纵隔区胸椎(xingzhu)旁见一个类椭圆形囊性灶，CT约值15Hu，轮廓规整，相邻右上叶支气管稍受压,第五十九页，共八十一页。,图60-支气管囊肿(nngzhng),增强扫描：病灶(bngzo)囊壁稍强化，其内密度均匀，CT约值19Hu，病灶边缘较光整-为右上叶支气管囊肿(Brochogenic Cysts),第六十页，共八十一页。,图61-神经(shnjng)源性肿瘤,左上后纵隔胸椎旁椭圆形结节灶，直径(zhjng)18mm，边界较清，与胸壁广基相连，其内见斑点钙化，CT值40-390Hu,第六十一页，共八十一页。,图62-神经(shnjng)源性肿瘤,后纵隔良性神经(shnjng)源性肿瘤（Neurogenic Tumer)，相邻椎体无破坏,第六十二页，共八十一页。,图63-良性(lin xn)间皮瘤,右后上类圆形结节(ji ji)，直径约12mm，边缘较光整，平扫CT值-40Hu,第六十三页，共八十一页。,图64-良性(lin xn)间皮瘤,增强扫描：CT值55-90Hu，病灶明显(mngxin)强化，,第六十四页，共八十一页。,图65-良性(lin xn)间皮瘤,右后上良性(lin xn)间皮瘤（B.Mesothelioma),第六十五页，共八十一页。,图66-恶性(xng)间皮瘤,右侧(yu c)胸膜广泛增厚，胸膜面多发结节，有强化,第六十六页，共八十一页。,图67-胸壁脂肪瘤,右侧胸壁肿块(zhn kui)灶，境界清楚、光滑，内密度均匀，CT值-97Hu,第六十七页，共八十一页。,图68-矽肺(xfi),两肺见不规则肿块灶，边缘(binyun)清楚锐利，病灶互相融合，内见多发斑块状钙化灶，CT值70-320Hu,第六十八页，共八十一页。,图69-矽肺(xfi),两侧肺门区及纵隔(zngg)内多组淋巴结增大、钙化（4R、4L、5组）,第六十九页，共八十一页。,图70-矽肺(xfi),肺内另见多发(du f)小的矽结节灶,第七十页，共八十一页。,图71-矽肺(xfi),矽肺(xfi)晚期（Silicosis）,第七十一页，共八十一页。,图72-肺脓疡,右肺下叶大块状病灶，其内密度不均匀(jnyn)，可见更低密度的坏死区，CT值约18Hu,第七十二页，共八十一页。,图73-肺脓疡,病灶实质部分CT值60Hu（增强扫描(somio)），边缘部分欠清，为隐球菌性肺脓疡,第七十三页，共八十一页。,图74-肺癌(fi i),肺癌，上腔静脉(SVC)内癌栓形成，增强扫描：血管内(un ni)见类圆形充盈缺损,第七十四页，共八十一页。,图75-肺癌(fi i),左下肺肿块灶，向纵隔内生长，增强扫描(somio)：左心房（LA）内见低密度充盈缺损,第七十五页，共八十一页。,图76-肺癌(fi i),左肺下叶癌，左心房(xnfng)内癌栓形成,第七十六页，共八十一页。,图7
