高聚物多孔弹性材料 撕裂强度的测定 GBT 10808-2006.pdf

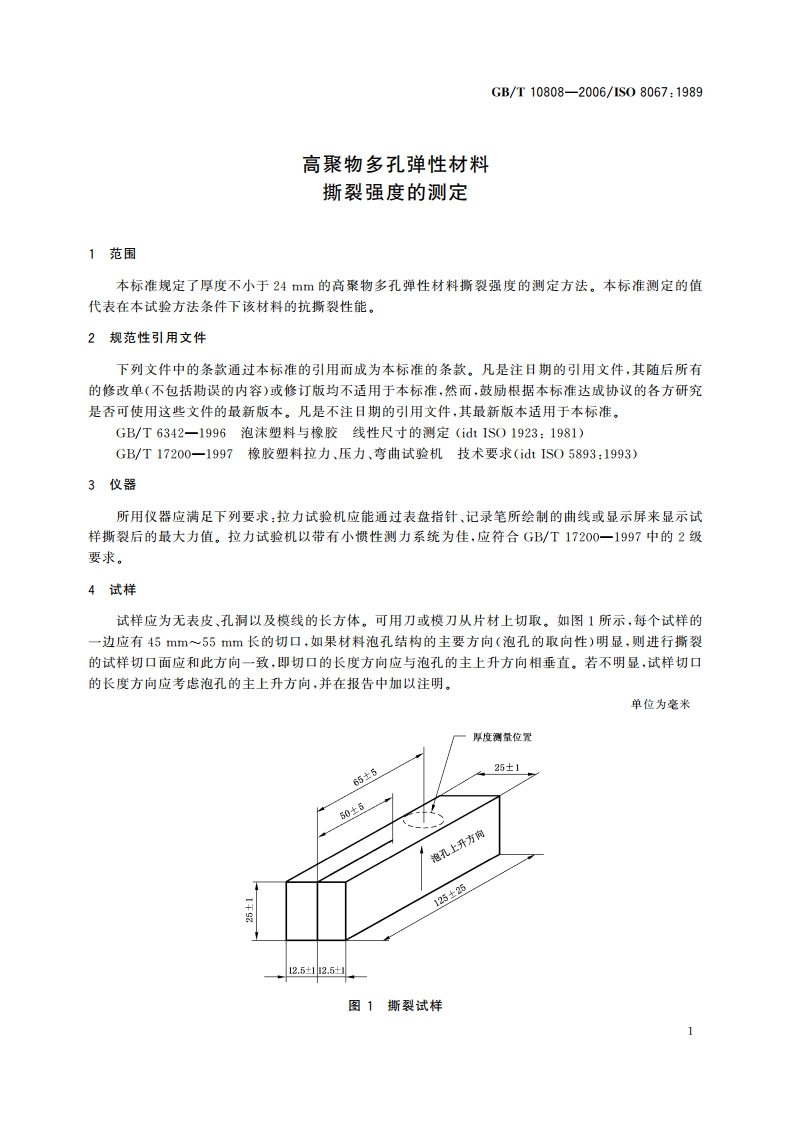

GB/T10808-2006/1S08067:1989试样厚度的测量按照GB/T6342一1996进行，5试样数量试样数量为3个。如果试验结果离散太大（见8.2），或为补偿撕裂过程中的偏离（见7.5）时，需增加试样。6状态调节试样在其生产后的72内不应进行试验，但对于特殊材料，这段时间可不同。试验前试样应在下列条件之一中至少放置16。232，相对湿度50%士5%或272，相对湿度65%士5%此阶段属于材料生产后的后阶段期。注：建议仲栽检验应在材料生产的7d后进行，7试验步骤7.1按图1所示的位置和方向测量试样的厚度。7.2小心将试片展开，置于试验机的夹具上，调到合适位置，如图2所示的方向给试片施加力。移动夹具周定夹具施加力的方向图2试样夹持示意图7.3火具移动速度为50mm/min500mm/min。注：仲栽时夹具移动速度应使用50mm/min土5mm/min,7.4在撕裂过程中，如有需要保特试样的切口处于中心位置，可用锋利的刀具进行辅助切割，例如用单面剃须刀使用剃须刀时应当心。7.5当试样撕至25mm土5mm时，记录显示屏或刻度盘上的最大力值，如果试样在撕开30mm前破坏，则应重新取样进行试验。8结果表示8.1用公式(1)计算撕裂强度R,以N/m表示。R=9(1)式中：F一试验仪器上所记录的最大撕裂力值，单位为牛顿(N):一试样初始的平均厚度，单位为米(m)。
