高辐射覆层蓄热量的测定与计算方法 GBT 31934-2015.pdf

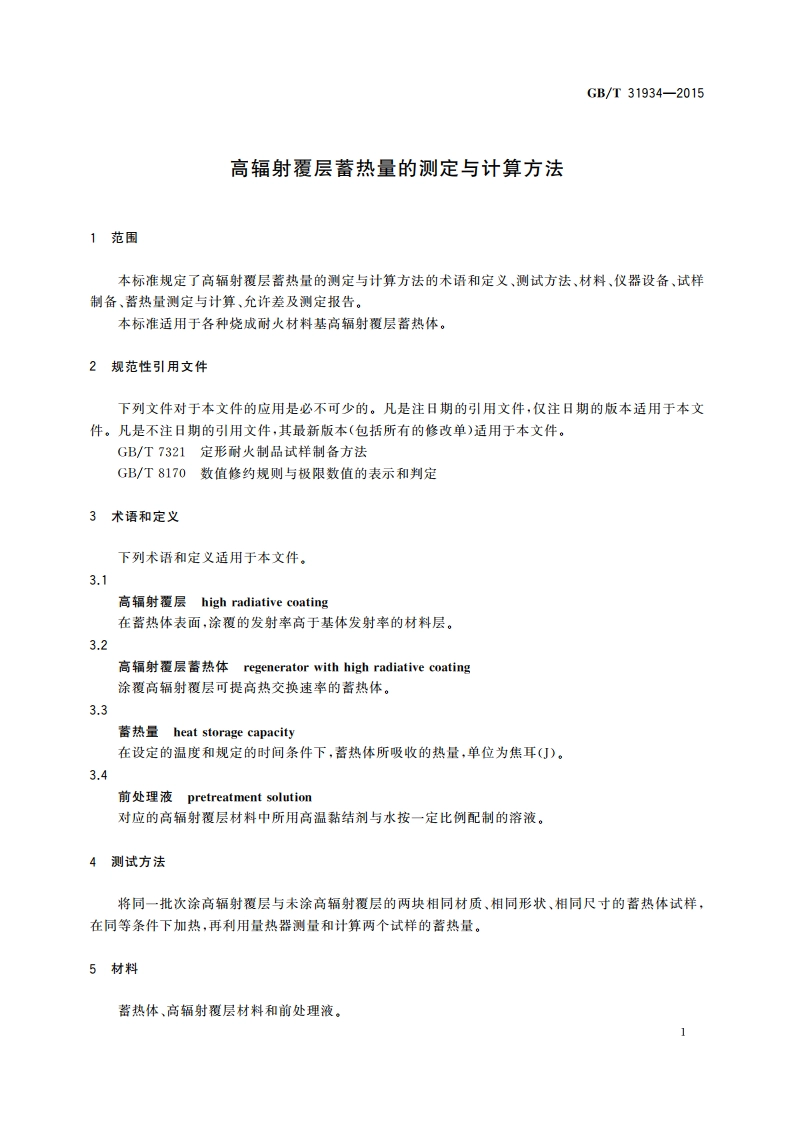

ICS77.010H04中华人民共和国国家标准GB/T31934一2015高辐射覆层蓄热量的测定与计算方法Measuring and calculation method for heat storage capacity of highradiative coating2015-09-11发布2016-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T31934-2015高辐射覆层蓄热量的测定与计算方法1范围本标准规定了高福射覆层蓄热量的测定与计算方法的术语和定义、测试方法、材料、仪器设备、试样制备、蓄热量测定与计算、允许差及测定报告。本标准适用于各种烧成耐火材料基高辐射覆层蓄热体。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7321定形耐火制品试样制备方法GB/T8170数值修约规则与极限数值的表示和判定3术语和定义下列术语和定义适用于本文件。3.1高辐射覆层high radiative coating在蓄热体表面，涂覆的发射常高于基体发射率的材料层。3.2高辐射覆层蓄热体regenerator with high radiative coating涂覆高福射覆层可提高热交换速率的蓄热体。3.3蓄热量heat storage capacity在设定的温度和规定的时间条件下，蓄热体所吸收的热量，单位为焦耳()。3.4前处理液pretreatment solution对应的高辐射覆层材料中所用高温黏结剂与水按一定比例配制的溶液。4测试方法将同一批次涂高辐射覆层与未涂高辐射覆层的两块相同材质、相同形状、相同尺寸的蓄热体试样，在同等条件下加热，再利用量热器则量和计算两个试样的蓄热量。5材料蓄热体、高辐射覆层材料和前处理液。1GB/T31934-2015质量一次，精确至001g,至最后两次称量质量差绝对值不大于0.1%，停止烘干，并在干燥箱中自然冷却至室温。8蓄热量测定与计算8.1测定次数试验分两次进行。两次试验过程相同，在第二次试验时两个试样在高温炉中的摆放位置与第一次试验位置调换。8.2测定步骤a)用量杯或量简（见6.3）分别量出1200mL水加人两个量热器（见6.2）内。两个量热器（见6.2）应置于同一环境中，测出水的初始温度：b)在试验用高温炉（见6.1）升温前先标定试样放置位置，试样放置位置相隔不小于100mm,应与炉后壁平行，左右对称，并做好标记：c)将高温炉（见6.1）的炉温升至1200，恒温15min:d)将一对比组的试样A和试样B按标记同时放入高温炉（见6.1）内，关闭好炉门后，秒表（见6.4)开始计时，加热时间为180s,)加热180s后，将2个试样同时取出，并快速分别浸没于盛水的量热器（见6.2）中。每隔60s分别记录一次量热器（见6.2）内水的温度，直到同一个量热器（见6.2）三次记录的水温相同（温差绝对值不大于0.5)时，本次实验结束。8.3蓄热量计算8.3.1试样放出的热量（等于水吸收的热量）按式(1)计算：Q,=Q.=m.XC.X(t:-t:)488488448448488488488448（】)式中Q,一试样放出的热量，单位为焦耳()：Q,一水吸收的热量，单位为焦耳(J):m,一量热器内水的质量，单位为克(g);C,一水的平均比热容，此处取C,=4.18J(g)-：t。一水的初始温度，单位为摄氏度（）；t.一水的终点温度，单位为摄氏度（）。8.3.2涂覆覆层试样的单位质量蓄热量按式(2)计算：n-2（2)川式中：q一涂覆覆层试样的单位质量蓄热量，单位为焦耳每克(J/g):Q一涂覆覆层试样放出的热量，单位为焦耳()：.一涂覆覆层试样的质量，单位为克(g)。8.3.3未涂覆覆层试样的单位质量蓄熟量按式(3)计算：7n=On1（3）川y式中：4一未涂覆覆层试样的单位质量蓄热量，单位为焦耳每克(/g):3
