高压直流输电系统直流电流测量装置 第1部分:电子式直流电流测量装置 GBT 26216.1-2019.pdf
下载文档
温馨提示:
1. 部分包含数学公式或PPT动画的文件,查看预览时可能会显示错乱或异常,文件下载后无此问题,请放心下载。
2. 本文档由用户上传,版权归属用户,汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容,确认文档内容符合您的需求后进行下载,若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误,付费完成后未能成功下载的用户请联系客服处理。
网站客服:3074922707
高压直流输电系统直流电流测量装置 第1部分:电子式直流电流测量装置 GBT 26216.1-2019 高压 直流 输电 系统 电流 测量 装置 部分 电子 26216.1 2019

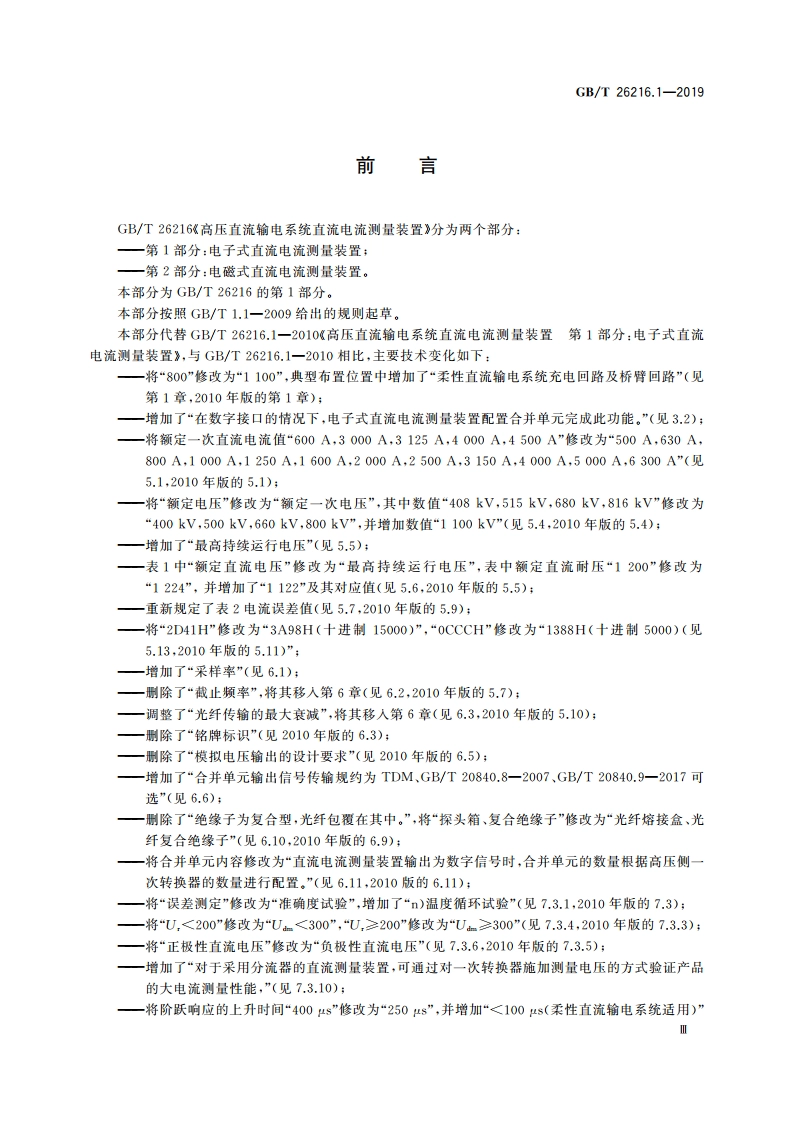

GB/T26216.1-2019前言GB/T26216高压直流输电系统直流电流测量装置分为两个部分:一第1部分:电子式直流电流测量装置;一第2部分:电磁式直流电流测量装置。本部分为GB/T26216的第1部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T26216.1一2010高压直流输电系统直流电流测量装置第1部分:电子式直流电流测量装置,与GB/T26216.1一2010相比,主要技术变化如下:一将“800”修改为“1100”,典型布置位置中增加了“柔性直流输电系统充电回路及桥臂回路”(见第1章,2010年版的第1章):一增加了“在数字接口的情况下,电子式直流电流测量装置配置合并单元完成此功能。”(见3,2):一将额定一次直流电流值“600A,3000A,3125A,4000A,4500A”修改为“500A,630A,800A,1000A,1250A,1600A,2000A,2500A,3150A,4000A,5000A,6300A”(见5.1,2010年版的5.1):一将“额定电压”修改为“额定一次电压”,其中数值“408kV,515kV,680kV,816kV”修改为“400kV,500kV,660kV,800kV”,并增加数值“1100kV”(见5.4,2010年版的5.4):一增加了“最高持续运行电压”(见5.5):一表1中“额定直流电压”修改为“最高持续运行电压”,表中额定直流耐压“1200”修改为“1224”,并增加了“1122及其对应值(见5.6,2010年版的5.5):一重新规定了表2电流误差值(见5.7,2010年版的5.9):一将“2D41H”修改为“3A98H(十进制15000)”,“0CCCH”修改为“1388H(十进制5000)(见5.13,2010年版的5.11)”;一增加了“采样率”(见6.1);一删除了“截止频率”,将其移入第6章(见6.2,2010年版的5.7):一调整了“光纤传输的最大衰诚”,将其移入第6章(见6.3,2010年版的5.10):一用除了“铭牌标识”(见2010年版的6.3):删除了“模拟电压输出的设计要求”(见2010年版的6,5):增加了“合并单元输出信号传输规约为TDM、GB/T20840.8一2007、GB/T20840.9一2017可选”(见6.6):一删除了“绝缘子为复合型,光纤包覆在其中。”,将“探头箱、复合绝缘子”修改为“光纤熔接盒、光纤复合绝缘子”(见6.10,2010年版的6.9):一将合并单元内容修改为“直流电流测量装置输出为数字信号时,合并单元的数量根据高压侧一次转换器的数量进行配置,”(见6.11,2010版的6.11):一将“误差测定”修改为“准确度试验”,增加了“n)温度循环试验”(见7.3.1,2010年版的7.3):将“U,200”修改为“U.300”,“U,200”修改为“Um300”(见7.3.4,2010年版的7.3.3):一将“正极性直流电压”修改为“负极性直流电压”(见7.3.6,2010年版的7.3.5):增加了“对于采用分流器的直流测量装置,可通过对一次转换器施加测量电压的方式验证产品的大电流测量性能,”(见7.3.10):将阶跃响应的上升时间“400s”修改为“250s”,并增加“1002s(柔性直流输电系统适用)”GB/T26216.1-2019(见7.3.11,2010年版的5.8):一除了“频率响应”,将其内容作为频率响应试验的判据(见7.3.12,2010年版的5.6);一将“0.75%(基准为1.)”修改为“3%”(见7.3.12.2010年版的5.6):一将“100A”修改为“5%1,”(见7.3.12,2010年版的7.3.11):一将d)“局部放电测量”修改为“d)直流耐受电压试验及局部放电测量”(见7.4.1,2010年版的7.4)一将“局部放电测量”修改为“直流耐受电压试脸及局部放电测量”,删除了“施加工顺电压,进行局部放电测量。试验时预加电压1.225U,局部放电量不超过50pC,局部放电测量电压为1.5U./W2,局部放电量不超过20pC。参照GB/T7354进行局部放电测量,”(见7.4.5,2010年版的7.4.4):一增加了阶跃响应试验的判据(见7.4.6,2010年版的7.4.5):一将“对于数字量输出的电子式电流测量装置,还应依据GB/T20840.8一2007中的9.7,进行相关的例行试验,”修改为“可按照7.3.10在常温下对0.1p.u.、0.2p.u.、1.0p.u.、1.2p.u.直流电流进行准确度测量,满足5.7的要求。”(见7.4.8,2010年版的7.4.7):一增加了“标志”(见第8章):一删除了2010版的附录A。本部分由中国电器工业协会提出。本部分由全国高压直流输电设备标准化技术委员会(SAC/TC333)归口,本部分起草单位:西安西电电力系统有限公司、西安高压电器研究院有限责任公司、南京南瑞继保电气有限公司、南方电网科学研究院有限责任公司、西安西电高压开关有限责任公司、中国电力科学研究院有限公司武汉分院、清华大学、西安西电开关电气有限公司、国网安徽省电力有限公司电力科学研究院、中国南方电网有限贵任公司超高压输电公司、常州博瑞电力自动化设备有限公司、新量维吾尔自治区产品质量监督检验研究院。本部分主要起草人:李路、周会高、罗苏南、刘涛、杨晓辉、须雷、王蔚华、雷鹏、王玲、欧阳勇、杨忠州、王晓梅、闫对丰、李宾宾、石延挥、杨洪涛、邱进、余占清、葛允、王小伟。本部分所代替标准的历次版本发布情况为:GB/T26216.1-2010.八
