高炉炉料用铁矿石 低温还原粉化静态试验 第2部分：与CO和N2的反应 GBT 31923.2-2015.pdf

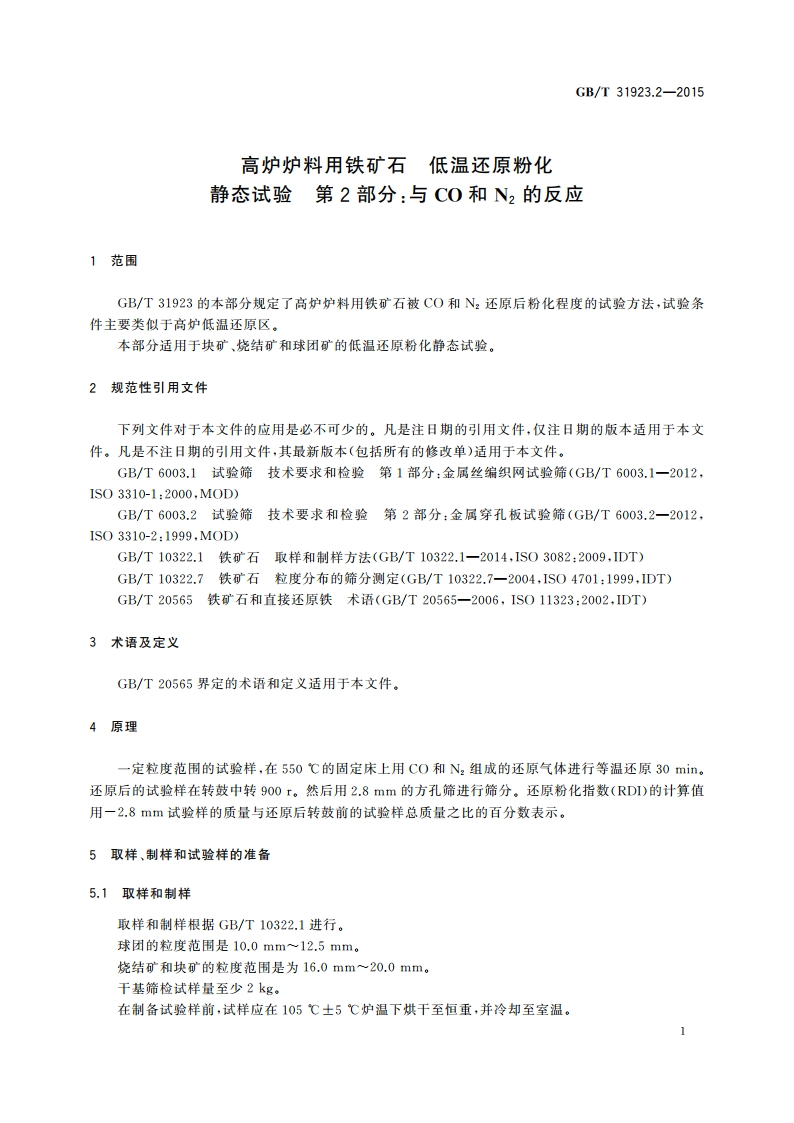

GB/T31923.2-2015数后能自动停止。67试验筛符合GB/T6003.1或GB/T6003.2的要求，具有2.8mm孔径的方孔筛。6.8称量装置能够称量试样和试验样，精确到0.1g。7试验条件7.1概述气体体积和流量是在标准大气压(0、101.325kP)条件下测量的。7.2还原气体7.2.1组成C0一30.0%土0.5%（体积分数）：N2一70.0%土0.5%（体积分数）。7.2.2纯度还原气体中的杂质含量不得超过：H2一0.01%（体积分数）：杂质总量一0.1%（体积分数）。7.2.3流量在整个还原过程中，还原气体的流量应保持在15L/min士0.5L/min。7.3加热和冷却用气体N应作为加热和冷却气体，N:中的杂质不应超过0.1%（体积分数）。在试验样温度加热至550之前，N2的流量保持在5L/min;在恒温过程中，N2流量为15L/min;在冷却过程中，N2流量保持在5L/min。7.4试验温度还原气体在通过试验样之前应预热，以使在整个试验过程中试验样的温度保持在550士5。8试验步骤8.1试验测定次数根据附录A的规定进行足够次数的试验。8.2还原任取一个5.2中制备好的试验样放入还原管（见6.2）中，并将其表面铺平。注：为保证还原管内气流更加均匀，在多孔板和试验样之间可以放置两层瓷球。
